পণ্যের বিবরণ:
|
| মডেল: | SE9 | জিভ ধরে: | 30800 Nm |
|---|---|---|---|
| কাত টর্ক: | 45000 Nm | আউটপুট টর্ক: | 4400 Nm |
| রঙ: | অনুরোধ হিসাবে | স্ট্যাটিক অক্ষীয় লোড: | 340 kN |
| স্ট্যাটিক র্যাডিকাল লোড: | 130 kN | মোটর ভোল্টেজ: | 24V,12V,220V,380V |
| বিশেষভাবে তুলে ধরা: | ঘনীভূত হেলিওস্ট্যাট স্লুইং বিয়ারিং ড্রাইভ,স্লিউইং বিয়ারিং ড্রাইভ আইপি66 পেইন্টিং,ঘনীভূত হেলিওস্ট্যাট ওয়ার্ম স্লিউইং ড্রাইভ |
||

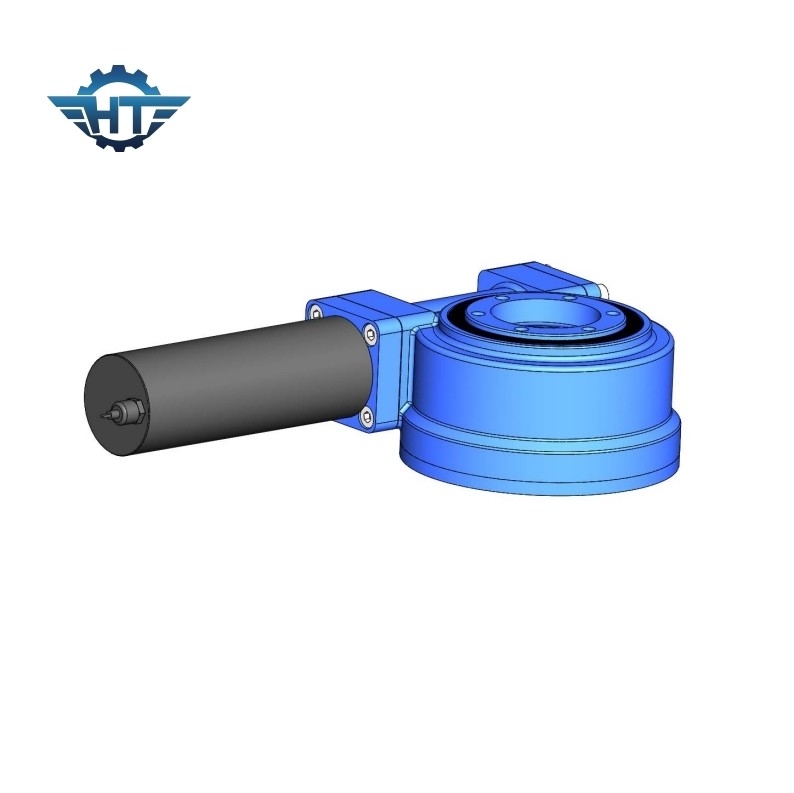

ঘনীভূত হেলিওস্ট্যাটের জন্য IP66 পেইন্টিং সহ সান স্লিউ ড্রাইভ বিয়ারিং ট্র্যাক করা
ডাবল এনভেলপিং স্লিউ ড্রাইভ
বৃত্তাকার স্লিউইং ড্রাইভ একটি ঐতিহ্যগত এবং পরিপক্ক প্রযুক্তি, তবে স্লিউইং ড্রাইভ একটি সমন্বিত কাঠামো হিসাবে তুলনামূলকভাবে নতুন।ইন্টিগ্রেশন ডিগ্রির উন্নতি শুধুমাত্র প্রয়োগের ক্ষেত্রে অনেক সুবিধাই আনে না, কিন্তু উত্পাদন এবং ব্যবহারের জন্য অনেক সুবিধাও তৈরি করে।এই কাঠামোর নির্ভুলতা এবং স্থায়িত্ব উন্নত করা এবং এর ব্যবহারের ক্ষেত্রকে আরও প্রসারিত করা ডিজাইন, উত্পাদন এবং ব্যবহারকারীদের জন্য অনুশীলনে ক্রমাগত উন্নতি এবং বিকাশ অন্বেষণ করার জন্য গুরুত্বপূর্ণ কাজ।
স্লুইং ড্রাইভ পেয়ারের স্পেসিফিকেশন এবং মডেলগুলি ভিন্ন, যেমন SE/ZE/VE//ZSVE/ZSDE, etc.1", 3”, 5”, 7”, 9”, 12”, 14”, 17” , 21”, 25” এবং অন্যান্য স্পেসিফিকেশন। মডেল লেবেলে “SE” এর অর্থ হল: Slewing এবং Enclose Q370571775 এর ইংরেজি সংক্ষিপ্ত রূপ।
কারণ মূল উপাদানটি স্লিউইং বিয়ারিং গ্রহণ করে, এটি একই সময়ে অক্ষীয় বল, রেডিয়াল বল এবং কাত মোমেন্ট সহ্য করতে পারে।স্লিউইং ড্রাইভ জুটি ইনস্টল করা সহজ, রক্ষণাবেক্ষণ করা সহজ এবং ইনস্টলেশনের স্থান আরও বেশি পরিমাণে সংরক্ষণ করে।এই পণ্যটি ব্যাপকভাবে নির্মাণ যন্ত্রপাতি এবং নতুন শক্তির ক্ষেত্রে ব্যবহার করা যেতে পারে যেমন ভারী-শুল্ক ফ্ল্যাটবেড ট্রাক, কন্টেইনার ক্রেন, ট্রাক-মাউন্ট করা ক্রেন, এরিয়াল ওয়ার্ক ভেহিকল, সূর্যের টহলের জন্য সৌর শক্তি জেনারেটর সিস্টেম ইত্যাদি।
Slewing ড্রাইভগুলিকে মূলত একক ওয়ার্ম ড্রাইভ স্লিউইং ড্রাইভ এবং ডবল ওয়ার্ম ড্রাইভ স্লিউইং ড্রাইভে ভাগ করা যায়।
এসই মডেল পারফরমেন্স প্যারামিটার
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় লোড(kN) |
রেডিয়াল লোড(kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
Slewing ড্রাইভ জন্য আবেদন ক্ষেত্র
ওয়ার্ম গিয়ার এবং ওয়ার্ম মেকানিজম প্রায়শই এমন পরিস্থিতিতে ব্যবহার করা হয় যেখানে দুটি শ্যাফ্ট স্তব্ধ হয়ে যায়, ট্রান্সমিশন অনুপাত বড়, ট্রান্সমিশন পাওয়ার বড় নয়, বা বিরতিহীন কাজ।
স্লুইং ড্রাইভটি প্রধান ইঞ্জিনে প্রয়োগ করা যেতে পারে যা বৃত্তাকার গতি করে, যেমন ক্রেন টার্নটেবল, ঘূর্ণায়মান যন্ত্রপাতি এবং অন্যান্য মেশিন যা বৃত্তাকার কাজ করে।একবার পণ্যটি উত্পাদন করা হলে, এটি বায়বীয় কাজের যানবাহন এবং ট্রাক ক্রেন দ্বারা উপস্থাপিত নির্মাণ যন্ত্রপাতির ক্ষেত্রে, সেইসাথে সৌর ফটোভোলটাইক শক্তি উৎপাদন এবং বায়ু শক্তি উৎপাদন দ্বারা প্রতিনিধিত্ব করা নতুন শক্তির ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে। অটোমেশন, মেশিন টুল ম্যানুফ্যাকচারিং, এরোস্পেস কমিউনিকেশন ইত্যাদি অন্যান্য ক্ষেত্র হিসাবে এটা বলা যেতে পারে যে, এই পণ্যের বাজার সম্ভাবনা বিশাল।
স্লিউইং ড্রাইভ পেয়ারের আবেদনের তালিকা: নির্মাণ যন্ত্রপাতির জন্য ডাবল ওয়ার্ম স্লিউইং ড্রাইভ, ট্রাক-মাউন্ট করা ক্রেনের স্লিউইং ড্রাইভ, হেভি-ডিউটি ফ্ল্যাটবেড ট্রাকের স্লিউইং ড্রাইভ, এরিয়াল ওয়ার্ক ভেহিকেলের স্লুইং ড্রাইভ, রেল কারের স্লিউইং ড্রাইভ, স্যুয়েজ সাকশনের ড্রাইভ ট্রাক, ঘূর্ণমান নখর slewing ড্রাইভ, সেতু পরিদর্শন যান slewing ড্রাইভ, চীন রেলওয়ে মরীচি উত্তোলক slewing ড্রাইভ, বায়ু শক্তি ইয়াও slewing ড্রাইভ, সৌর slewing ড্রাইভ.
