পণ্যের বিবরণ:
|
| গিয়ার অনুপাত: | 31:1 | সাধারণ আউটপুট টর্ক: | 533 Nm |
|---|---|---|---|
| উৎপত্তি স্থল: | চাংঝো, চীন | জিভ ধরে: | 7000 Nm |
| কাত টর্ক: | 744 Nm | রেট আউটপুট টর্ক: | 0.065 RPM |
| ব্যবহার: | সোলার ট্র্যাকার | বৈশিষ্ট্য রক্ষা করুন: | IP66 |
| বিশেষভাবে তুলে ধরা: | সোলার ট্র্যাকার লিঙ্কেজ ছোট স্লিউ ড্রাইভ,সোলার ট্র্যাকিং সিস্টেমের জন্য 533Nm স্লিউ ড্রাইভ,533Nm ওয়ার্ম গিয়ার স্লিউ ড্রাইভ |
||

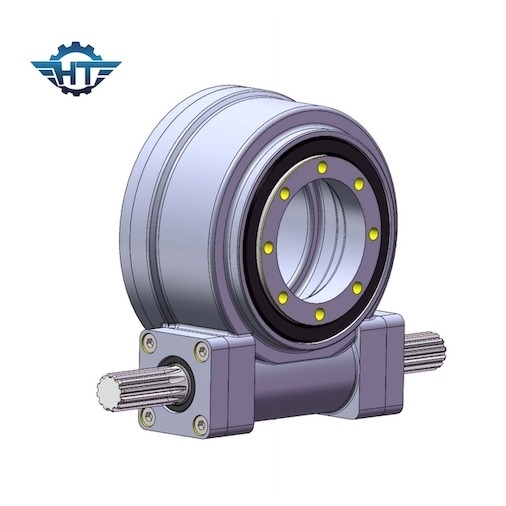

সোলার ট্র্যাকিং সিস্টেমের জন্য SE3 ওয়ার্ম গিয়ার IP66 Slewing রিং বিয়ারিং
IP66 স্ব লকিং Slewing ড্রাইভ
স্লিউইং ড্রাইভের পরিবর্তনশীল স্পিড ট্রান্সমিশন ফর্ম অনুসারে, এটিকে গিয়ার স্লুইং ড্রাইভ এবং ওয়ার্ম গিয়ার স্লিউইং ড্রাইভে ভাগ করা যেতে পারে, গিয়ার ড্রাইভ এবং ওয়ার্ম গিয়ার ড্রাইভের সংশ্লিষ্ট বৈশিষ্ট্যগুলি উত্তরাধিকারসূত্রে পাওয়া যায়।ভারবহন ক্ষমতার পরিপ্রেক্ষিতে, কৃমি গিয়ার টাইপের কার্যকারিতা দাঁতের ধরণের তুলনায় ভাল এবং যখন খাম কীট ড্রাইভ ব্যবহার করা হয়, তখন এর ভারবহন ক্ষমতা, বিকৃতি প্রতিরোধ এবং সংক্রমণ দৃঢ়তা আরও উন্নত হয়, তবে কীট গিয়ার এবং কীট দক্ষতার পরিপ্রেক্ষিতে ঘূর্ণমান ড্রাইভ টাইপ করুন।
সুবিধাদি
স্লিউইং ড্রাইভ হল একটি অত্যন্ত সমন্বিত পূর্ণ-বৃত্ত স্লিউইং রিডাকশন মেকানিজম।চেইনের অক্ষীয় আকার খুব বেশি আলাদা নয়, যা সিরিজ ট্রান্সমিশন সংযোগ অংশগুলির কাঠামোর সমতলকরণের জন্য উপকারী, যার ফলে পুরো যান্ত্রিক সরঞ্জামের আকার হ্রাস পায়।
উপরন্তু, এটি একটি গিয়ার টাইপ হোক বা ওয়ার্ম গিয়ার টাইপ স্লিউইং ড্রাইভ, কারণ প্রধান এবং চালিত অংশগুলির মধ্যে আকারের পার্থক্য অনেক বড়, এটি বড় ট্রান্সমিশন রেশিও ট্রান্সমিশন অর্জন করা সহজ, যা অন্যান্য অনেক ধরণের জন্যও কঠিন। পরিবর্তনশীল গতি সংক্রমণ প্রক্রিয়া.
এসই মডেল পারফরমেন্স প্যারামিটার
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় লোড(kN) |
রেডিয়াল লোড(kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব-লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
মন্তব্য:
যেহেতু স্লিউইং ড্রাইভটি বিভিন্ন ড্রাইভ মোটর দিয়ে সজ্জিত করা হবে এবং স্লিউইং ড্রাইভের কর্মক্ষমতা ভিন্ন, তাই নির্দিষ্ট মূল্যের জন্য আমাদের বিক্রয়ের সাথে যোগাযোগ করুন।আমরা 12 ঘন্টার মধ্যে আপনার বার্তা পুনরুদ্ধার করব।
অ্যাপ্লিকেশন
স্লিউইং ড্রাইভটি যে কোনও অনুষ্ঠানে ব্যবহার করা যেতে পারে যার জন্য পূর্ণ-বৃত্ত ঘূর্ণন প্রয়োজন এবং পরিবর্তনশীল গতির প্রয়োজন।যখন বৃহত্তর টর্কের পাওয়ার ট্রান্সমিশন, উচ্চ নির্ভুল গতির ট্রান্সমিশন বা শরীরের গঠনের উচ্চ কম্প্যাক্টনেস এবং অখণ্ডতা প্রয়োজন এমন মেকানিজম নির্বাচন করার প্রয়োজন হয়, তখন স্লুইং ড্রাইভ হল সর্বোত্তম সমাধান।
আরও সাধারণ অ্যাপ্লিকেশন হল প্রকৌশল এবং নির্মাণ যন্ত্রপাতির পূর্ণ-বৃত্ত ঘূর্ণন কাঠামো, সেইসাথে সৌর শক্তি, বায়ু শক্তি এবং বিভিন্ন দীর্ঘমেয়াদী স্বয়ংক্রিয় ট্র্যাকিং যন্ত্রপাতি।এটি ডিজিটাল নিয়ন্ত্রণ পরিচালনা করা সহজ, তাই এটি শিল্প রোবট ক্ষেত্রে অনেক অ্যাপ্লিকেশন আছে.
