পণ্যের বিবরণ:
|
| গিয়ার অনুপাত: | 125:1 | টাইপ: | ঘিরা |
|---|---|---|---|
| আবেদন: | সৌরশক্তি | ড্রাইভার: | হাইড্রোলিক মোটর |
| আইপি গ্রেড: | IP66 | রঙ: | অনুরোধ হিসাবে |
| কার্যক্ষমতা: | 40% | নেতিবাচক প্রতিক্রিয়া: | 0.1° |
| বিশেষভাবে তুলে ধরা: | কন্টেইনার ক্রেন সোলার স্লিউ ড্রাইভ,সোলার স্লিউ ড্রাইভ হাই টর্ক,কন্টেইনার ক্রেন ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ |
||

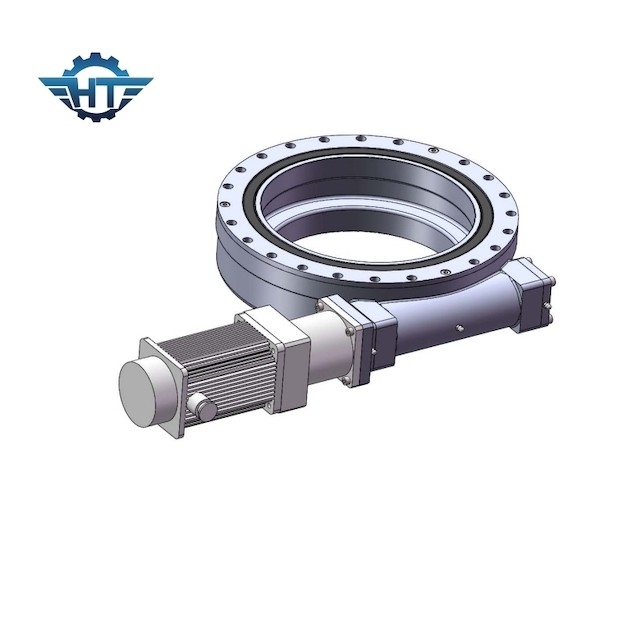

উচ্চ নির্ভুলতা স্লুইং রিং ড্রাইভ, সৌর নতুন শক্তির জন্য উচ্চ টর্ক বদ্ধ ঘর
উচ্চ নির্ভুলতা Slewing ড্রাইভ
Slewing ড্রাইভ সাধারণত কৃমি, slewing বিয়ারিং, হাউজিং, মোটর এবং অন্যান্য উপাদান গঠিত হয়.যেহেতু এর প্রধান উপাদানগুলি স্লিউইং বিয়ারিং গ্রহণ করে, এটি একই সময়ে অক্ষীয় বল, রেডিয়াল ফোর্স এবং টিপিং মোমেন্ট সহ্য করতে পারে।ঐতিহ্যগত slewing পণ্য সঙ্গে তুলনা, slewing ড্রাইভ ইনস্টল করা সহজ, বজায় রাখা সহজ, এবং একটি বৃহত্তর পরিমাণে ইনস্টলেশন স্থান সংরক্ষণ করে.
পণ্যটির অ্যাপ্লিকেশনের বিস্তৃত পরিসর রয়েছে এবং এটি ভারী-শুল্ক ফ্ল্যাটবেড ট্রাক, কন্টেইনার ক্রেন, ট্রাক-মাউন্ট করা ক্রেন, খনির যন্ত্রপাতি, এরিয়াল ওয়ার্ক ভেহিকল, রাডার ডিভাইস, সূর্যের টহলের জন্য সৌর বিদ্যুৎ উৎপাদন ব্যবস্থা, নির্মাণ যন্ত্রপাতি এবং নতুন যন্ত্রগুলিতে ব্যাপকভাবে ব্যবহার করা যেতে পারে। শক্তি ক্ষেত্রসাধারণত যখন প্রধান ইঞ্জিনে রোটারি ড্রাইভ ইনস্টল করা হয়, তখন ওয়ার্ম গিয়ারের মেশিং ব্যাকল্যাশ এবং ওয়ার্ম প্রধান ইঞ্জিনের কর্মক্ষমতার উপর খুব গুরুত্বপূর্ণ প্রভাব ফেলে।
স্লিউইং ড্রাইভের অপারেশন নমনীয়তা এবং মসৃণতা নিশ্চিত করার জন্য, স্লিউইং ড্রাইভের ওয়ার্ম গিয়ার এবং ওয়ার্মের ব্যাকল্যাশের জন্য কিছু প্রয়োজনীয়তা রয়েছে।যাইহোক, ওয়ার্ম গিয়ার ট্রান্সমিশনে ব্যাকল্যাশের অস্তিত্বের অর্থ হল যখন ঘূর্ণন দিক পরিবর্তন হয়, তখন একটি নির্দিষ্ট দূরত্বের জন্য কোন সংক্রমণ থাকে না, যা ঘূর্ণমান ড্রাইভ ডিভাইসের সংক্রমণ নির্ভুলতাকে প্রভাবিত করে।স্লুইং ড্রাইভগুলি প্রায়শই কম-গতি এবং ভারী-লোড কাজের পরিস্থিতিতে ব্যবহৃত হয়।
ক্রমাগত ব্যবহারের সাথে, ওয়ার্ম গিয়ার এবং ওয়ার্মের পরিধান ব্যাকল্যাশের বৃদ্ধি ঘটায় এবং ব্যাকল্যাশের বৃদ্ধি ক্ষতিপূরণের জন্য সামঞ্জস্য করা যায় না, যার ফলে মেশিং প্রভাব ক্রমাগত বৃদ্ধি পায়।স্লিউইং ড্রাইভের কাজের অবস্থার দ্রুত অবনতি হয়, যা স্লিউইং ড্রাইভের কাজের জীবনকে ব্যাপকভাবে ছোট করে এবং ব্যবহারের খরচ বাড়ায়।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় লোড (kN) |
রেডিয়াল লোড (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব-লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
বৈশিষ্ট্য
1. গিয়ার অনুপাত
স্লিউইং রিং ড্রাইভের ঘূর্ণন চালিত সদস্যের গতি হ্রাস করে এবং এর ঘূর্ণন সঁচারক বল বৃদ্ধি করে এবং গতি কমার সাথে সাথে এটি আনুপাতিকভাবে বৃদ্ধি পায়। শ্যাফ্টের গতির অনুপাত কৃমির উপর থ্রেডের সংখ্যার সাথে দাঁতের সংখ্যার সম্পর্কের উপর নির্ভর করে। কীট চাকা বা গিয়ার মধ্যে.
2. ঘন্টাঘাস কৃমি
আমাদের স্লিউইং ড্রাইভগুলি ঘন্টা গ্লাস ওয়ার্ম প্রযুক্তি ব্যবহার করছে, যাতে গিয়ারে আরও দাঁত নিযুক্ত করার জন্য কীটটিকে আকার দেওয়া হয়।এই দাঁতের ব্যস্ততা বৃদ্ধির ফলে আরও শক্তি, দক্ষতা এবং স্থায়িত্ব পাওয়া যায়।
3. ফাংশন
স্লুইং ড্রাইভগুলি স্ট্যান্ডার্ড ওয়ার্ম প্রযুক্তির সাথে কাজ করে, যেখানে অনুভূমিক শ্যাফ্টের কীটটি গিয়ারের ড্রাইভার হিসাবে কাজ করে, সাধারণভাবে, শ্যাফ্টটি বৈদ্যুতিক গিয়ার মোটর দ্বারা চালিত হয়।এবং এটি স্ব-লকিং।
অ্যাপ্লিকেশন
1. ফটোভোলটাইক পাওয়ার জেনারেশন ফিল্ড ফটোভোলটাইক পাওয়ার জেনারেশন হল রোটারি ড্রাইভের একটি গুরুত্বপূর্ণ প্রয়োগ ক্ষেত্র।ঘূর্ণায়মান উপাদান হিসাবে রোটারি ড্রাইভ সহ সৌর ফটোভোলটাইক মডিউলগুলির ব্যবহার দিনের বেলা সূর্যের বিভিন্ন অবস্থান অনুসারে হোস্টের ঘূর্ণন কোণ এবং উচ্চতা কোণকে সঠিকভাবে সামঞ্জস্য করতে পারে।প্যানেলগুলি একটি সর্বোত্তম গ্রহণ কোণে রয়েছে।
2. বায়ু শক্তি উৎপাদনের ক্ষেত্র ফটোভোলটাইক পাওয়ার জেনারেশনের মতোই, রোটারি ড্রাইভটি উইন্ড টারবাইনের ইয়াও অংশে প্রয়োগ করা যেতে পারে মেকানিজমের অনুভূমিক 360° ঘূর্ণন উপলব্ধি করতে, যাতে প্রাপ্তি কোণটি আরও ভালভাবে সামঞ্জস্য করা যায়।
