পণ্যের বিবরণ:
|
| গিয়ার অনুপাত: | 57:1 | টাইপ: | ঘেরা বাড়ি |
|---|---|---|---|
| আবেদন: | সৌরশক্তি | ড্রাইভার: | 12/24VDC বৈদ্যুতিক মোটর |
| আইপি গ্রেড: | IP66 | রঙ: | অনুরোধ হিসাবে |
| কার্যক্ষমতা: | 40% | ইনস্টল করার পদ্ধতি: | আনূভুমিক উলম্ব |
| বিশেষভাবে তুলে ধরা: | হেভি ডিউটি স্লিউইং বিয়ারিং ড্রাইভ,স্মল ব্যাকল্যাশ স্লিউইং রিং ড্রাইভ,সিএসপি সোলার স্লিউ ড্রাইভ |
||

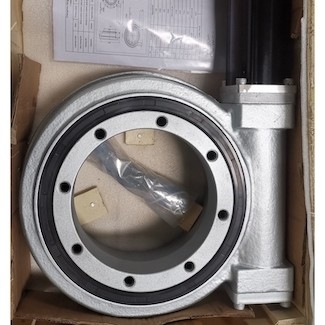

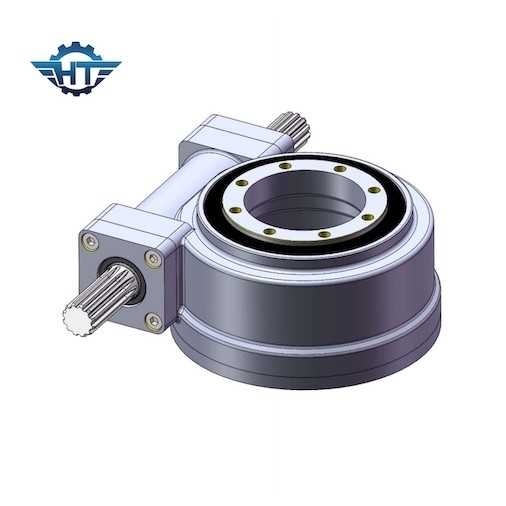

সিই প্রত্যয়িত ছোট ব্যাকল্যাশ স্লিউইং বিয়ারিং ড্রাইভ সিএসপির জন্য বৈদ্যুতিক গিয়ারবক্স সহ
CE চিহ্নিত Slewing ড্রাইভ
স্লিউইং ড্রাইভ হল একটি পূর্ণ-পরিধি স্লিউইং ডিসেলারেশন ট্রান্সমিশন মেকানিজম যা ড্রাইভিং পাওয়ার সোর্সকে একীভূত করে।এটি একটি ট্রান্সমিশন অনুসারী এবং একটি প্রক্রিয়া সংযুক্তি হিসাবে slewing বিয়ারিং ব্যবহার করে।এবং কেসিং, এবং অন্য রিং উভয়ই একটি ট্রান্সমিশন ফলোয়ার এবং চালিত কাজের অংশের জন্য একটি সংযোগ বেস হিসাবে ব্যবহৃত হয়, যাতে স্লুইং বিয়ারিং নিজেই একটি পূর্ণ-বৃত্ত স্লিউইং সংযোগ, এবং ড্রাইভিং পাওয়ার উত্স এবং প্রধান ড্রাইভ দক্ষতার সাথে কনফিগার করা এটি একটি সার্বজনীন মন্থর সংক্রমণ প্রক্রিয়া যা ঘূর্ণন, হ্রাস এবং ড্রাইভিং এর ফাংশনগুলিকে একীভূত করে এবং একই সাথে একটি সাধারণ কাঠামো রয়েছে এবং এটি উত্পাদন এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।
Slewing গিয়ার একটি slewing ড্রাইভ ইউনিট সমাবেশের একটি মূল অংশ.রিংগুলিতে সংযুক্তি ছিদ্রগুলির সাথে, তারা সংলগ্ন মেশিনের উপাদানগুলির মধ্যে একটি সহজ এবং দ্রুত সংযোগ সহ একটি অপ্টিমাইজড পাওয়ার ট্রান্সমিশন সক্ষম করে।এটা ছোট কিন্তু তারা ব্যবসার সবচেয়ে বড় কিছু কাজ করতে সাহায্য করে।ক্রেনের উপর সুইং আর্ম ঘূর্ণন থেকে শুরু করে একটি বায়ু টারবাইন এবং সৌর শক্তির প্ল্যাটফর্ম পর্যন্ত, স্লিউইং রিংগুলি অনেক মেশিনযুক্ত প্রক্রিয়ার একটি অবিচ্ছেদ্য অংশ।
এটি একটি আদর্শ সমাধান:
1. ভারী-শুল্ক অ্যাপ্লিকেশন উল্লেখযোগ্য লোড-বহন ক্ষমতা প্রয়োজন
2. ডিজাইন যেখানে সুনির্দিষ্ট অবস্থান গুরুত্বপূর্ণ
3. অ্যাপ্লিকেশন যেখানে স্ব লক প্রয়োজন
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় লোড (kN) |
রেডিয়াল লোড (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব-লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
অ্যাপ্লিকেশন
স্লুইং ড্রাইভগুলি বিশ্বব্যাপী এর জন্য ব্যবহৃত হয়:
• যানবাহন এবং ক্রেন সিস্টেম।
• অ্যাটাচমেন্টের ঘূর্ণন যেমন এক্সকাভেটর, হাইড্রোলিক টং এবং ফর্কলিফ্ট।
• সুবিধা ব্যবস্থাপনা (স্বয়ংক্রিয় সিস্টেম)।
• লোড এবং আনলোড সরঞ্জাম.
• জিপিএস.
