পণ্যের বিবরণ:
|
| মডেল: | SE12 | গিয়ার অনুপাত: | 78:1 |
|---|---|---|---|
| আবেদন: | নির্মাণকাজের যন্ত্রপাতি | উৎপত্তি স্থল: | চাংঝো, চীন |
| ড্রাইভার: | হাইড্রোলিক মোটর | সার্টিফিকেট: | ISO9001, CE |
| স্থাপন: | অনুভূমিক বা উল্লম্ব | রক্ষণাবেক্ষণ: | ম্যানুয়াল উপর ভিত্তি করে |
| রঙ: | অনুরোধ হিসাবে | নেতিবাচক প্রতিক্রিয়া: | ~0.1° |
| বিশেষভাবে তুলে ধরা: | 5800NM টর্ক ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ,হাইড্রোলিক মোটর ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ,5800NM টর্ক ওয়ার্ম স্লিউ ড্রাইভ |
||

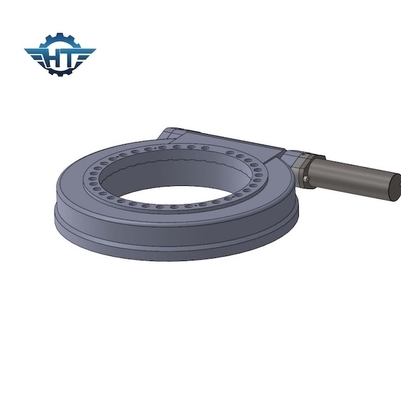

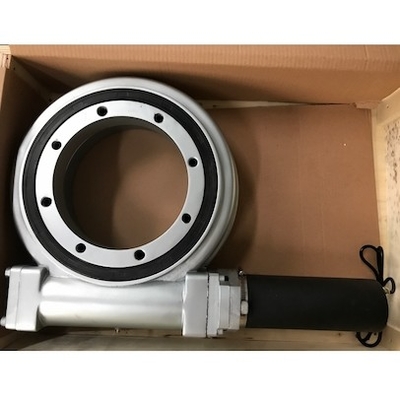

শিল্প সরঞ্জামের জন্য হাইড্রোলিক মোটর সহ হাই টিল্টিং টর্ক SE12 ওয়ার্ম গিয়ার বিয়ারিং
ওয়ার্ম গিয়ার টাইপ স্লিউইং ড্রাইভ
ওয়ার্ম-গিয়ার টাইপ স্লিউইং ড্রাইভটি স্লিউইং রিং বিয়ারিং দ্বারা তৈরি করা হয়েছে।এটি হাউজিং, একটি ওয়ার্ম গিয়ার, একটি মোটর এবং অন্যান্য জিনিসপত্র নিয়ে গঠিত।ঐতিহ্যগত স্লিউইং বিয়ারিংয়ের সাথে তুলনা করে, কাঠামোটি কম্প্যাক্ট, নিরাপদ এবং মডুলারিটি।আজকাল, ভারী লোডিংয়ের চাহিদার কারণে, ওয়ার্ম স্লিউ ড্রাইভ ডিভাইস তৈরি করা হয়েছে।এটিতে আরও ভাল পণ্য কাঠামোর কম্প্যাক্টনেস এবং উচ্চ লোড করার ক্ষমতা এবং উচ্চ আউটপুট টর্ক রয়েছে।
বৈশিষ্ট্য
ওয়ার্ম গিয়ার মেকানিজমের বৈশিষ্ট্য:
1. একটি বড় ট্রান্সমিশন অনুপাত পাওয়া যেতে পারে, যা স্তব্ধ-অক্ষ হেলিকাল গিয়ার মেকানিজমের চেয়ে বেশি কম্প্যাক্ট
2. দুটি চাকার মেশিং দাঁতের পৃষ্ঠগুলি লাইনের সংস্পর্শে রয়েছে এবং এর ভারবহন ক্ষমতা স্তম্ভিত শ্যাফ্ট হেলিকাল গিয়ার মেকানিজমের তুলনায় অনেক বেশি
3. ওয়ার্ম ড্রাইভটি একটি স্ক্রু ড্রাইভের সমতুল্য, যা একটি মাল্টি-টুথ মেশিং ড্রাইভ, তাই ড্রাইভটি স্থিতিশীল এবং শব্দ ছোট।
4. স্ব-লকিং।যখন কৃমির সীসা কোণ মেশিং গিয়ার দাঁতের মধ্যে সমতুল্য ঘর্ষণ কোণের চেয়ে কম হয়, তখন প্রক্রিয়াটির স্ব-লক করার বৈশিষ্ট্য থাকে এবং এটি বিপরীত স্ব-লকিং অর্জন করতে পারে, অর্থাৎ, কেবল কীটটি কীটটিকে চালাতে পারে, কিন্তু কীট নয়। .যেমন এর ভারী যন্ত্রপাতিতে ব্যবহৃত স্ব-লকিং ওয়ার্ম প্রক্রিয়া, এর বিপরীত স্ব-লকিং নিরাপত্তা সুরক্ষায় ভূমিকা পালন করতে পারে।
5. সংক্রমণ দক্ষতা কম এবং পরিধান গুরুতর.যখন ওয়ার্ম গিয়ার মেশ করে এবং ড্রাইভ করে, তখন মেশিং গিয়ারের দাঁতের মধ্যে আপেক্ষিক স্লিপেজ
গতিশীল গতি বড়, তাই ঘর্ষণ ক্ষতি বড় এবং দক্ষতা কম।অন্যদিকে, আপেক্ষিক স্লাইডিং গতি দাঁতের পৃষ্ঠে গুরুতর পরিধান এবং তাপ সৃষ্টি করে।তাপ নষ্ট করতে এবং পরিধান কমাতে, ভাল অ্যান্টি-ঘর্ষণ এবং অ্যান্টি-ওয়্যার বৈশিষ্ট্য সহ আরও ব্যয়বহুল উপকরণ এবং ভাল লুব্রিকেটিং ডিভাইসগুলি প্রায়শই ব্যবহার করা হয়, তাই খরচ বেশি হয়।
6. কৃমির অক্ষীয় শক্তি বড়
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
অ্যাপ্লিকেশন
অ্যাপ্লিকেশনের মধ্যে রয়েছে সোলার ট্র্যাকার, উইন্ড টারবাইন, স্যাটেলাইট এবং রাডার ডিশ, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক ইকুইপমেন্ট অ্যাটাচমেন্ট, অয়েল টুল ইকুইপমেন্ট, টায়ার হ্যান্ডলার, ডিগার এস এবং অটোমোটিভ লিফট।
