পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | 17 ইঞ্চি |
|---|---|---|---|
| গিয়ার অনুপাত: | 102:1 | রেট আউটপুট টর্ক: | 9400 Nm |
| কাত টর্ক: | 135600 Nm | জিভ ধরে: | 65040 Nm |
| পরিবহন প্যাকেজ: | কাঠের কেস | আবেদন: | সোলার ট্র্যাকার |
| বিশেষভাবে তুলে ধরা: | SE17 একক অক্ষ স্লিউইং ড্রাইভ,9400Nm সোলার ট্র্যাকার ড্রাইভ,9400Nm ওয়ার্ম ড্রাইভ স্লিউ রিং |
||

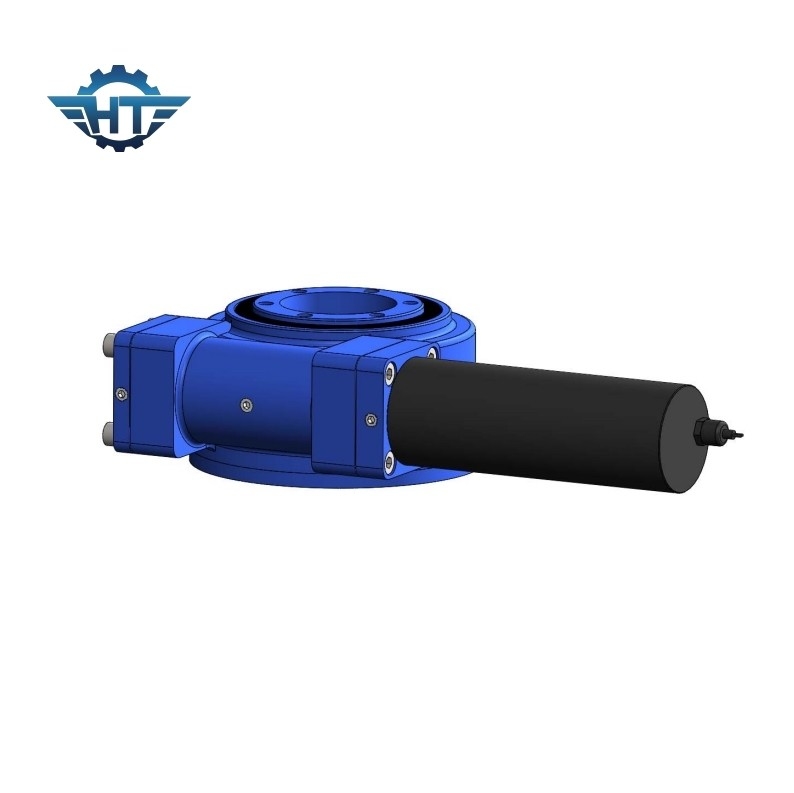

SE17 এনভেলপিং ওয়ার্ম গিয়ার ড্রাইভ সহ IP66 এনক্লোজড হাউজিং সোলার ট্র্যাকারদের জন্য
একক অক্ষ স্লিউ ড্রাইভবর্ণনা
এসই স্লিউ রিং বিয়ারিং ড্রাইভ অক্ষীয় বল সহ্য করতে পারে।এটি নির্মাণ যন্ত্রপাতি, হাবার মেশিনারি, বায়বীয় প্ল্যাটফর্ম যান, সামরিক, ইত্যাদির জন্য কম্প্যাক্ট কাঠামোতে ডিজাইন করা হয়েছে .
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
SE17 স্লিউ ড্রাইভ প্যারামিটার
| পণ্যের নাম | SE17 Slew Drive |
| আউটপুট টর্ক | 9400 Nm |
| টিল্টিং মোমেন্ট টর্ক | 135600 Nm |
| জিভ ধরে | 65040 Nm |
| স্ট্যাটিক অক্ষীয় রেটিং | 980 kN |
| স্ট্যাটিক রেডিয়াল রেটিং | 390 kN |
| গতিশীল অক্ষীয় রেটিং | 490 kN |
| ডায়নামিক রেডিয়াল রেটিং | 245 kN |
| মোটর বিকল্প | 380V/220V AC মোটর, DC মোটর |
| পণ্য শৈলী | দ্বৈত অক্ষ;একক অক্ষ;CPV/HCPV;সোলার ডিশ;পরাবৃত্তীয়;সোলার টাওয়ার |
| অ্যাপ্লিকেশন বৈশিষ্ট্য | সোলার ট্র্যাকিং সিস্টেম, শিল্প যন্ত্রপাতি |
অ্যাপ্লিকেশন
ফ্ল্যাট একক অক্ষ ট্র্যাকিং
ট্র্যাকিং পদ্ধতির মধ্যে, ফ্ল্যাট একক-অক্ষ ট্র্যাকিং হল সবচেয়ে বেশি ব্যবহৃত পদ্ধতি।এটি উত্তর-দক্ষিণ অক্ষ ট্র্যাকিং এবং পূর্ব-পশ্চিম অক্ষ ট্র্যাকিং এ বিভক্ত।পূর্ব-পশ্চিম অক্ষ ট্র্যাকিং স্থির ঝোঁক ইনস্টলেশনের উপর কোন সুস্পষ্ট সুবিধা নেই, এবং উত্তর-দক্ষিণ অক্ষ ট্র্যাকিং এর প্রভাব পূর্ব-পশ্চিম অক্ষ ট্র্যাকিং এর চেয়ে ভাল।.সমতল একক-অক্ষ ট্র্যাকিং কম অক্ষাংশ অঞ্চলের জন্য বিশেষভাবে উপযুক্ত
