পণ্যের বিবরণ:
|
| টাইপ: | SE1 Slewing ড্রাইভ | আবেদন: | সোলার ট্র্যাকার |
|---|---|---|---|
| বৈশিষ্ট্য রক্ষা করুন: | আবদ্ধ IP66 | উৎপত্তি স্থল: | চাংঝো, চীন |
| উপাদান: | 42CrMo বা 50Mn | ওয়ারেন্টি: | 5~10 বছর |
| পর্বত গুহা: | 6xM6 | ওজন: | 6 কেজি |
| বিশেষভাবে তুলে ধরা: | 12VDC ওয়ার্ম স্লিউ ড্রাইভ,SE1 স্লিউ ড্রাইভ মোটর,SE1 সোলার স্লিউ ড্রাইভ |
||

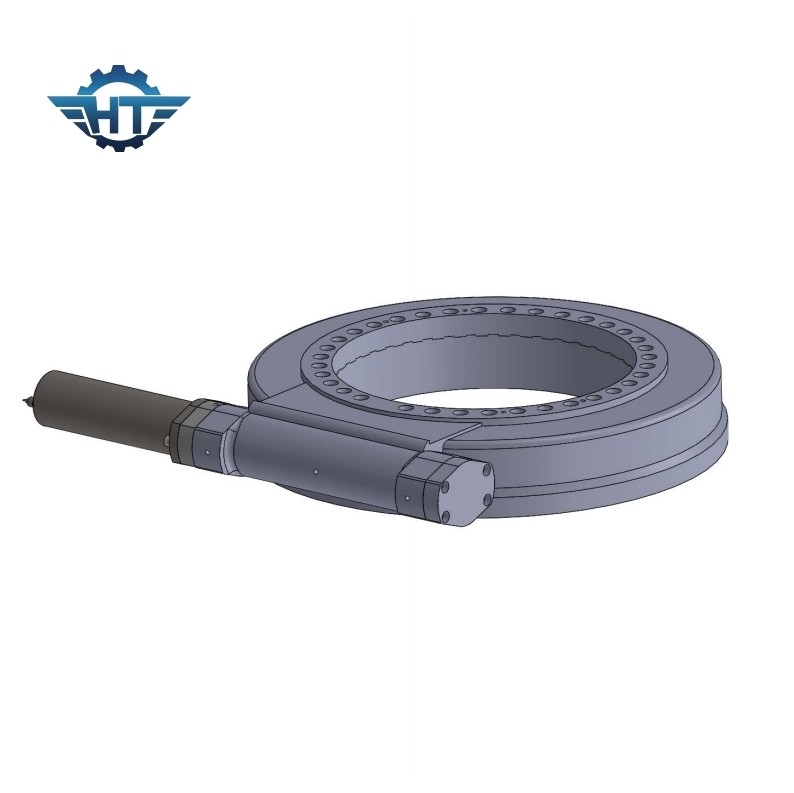

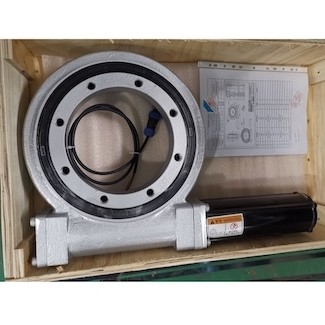

একক ট্র্যাকিং সিস্টেমের জন্য SE1 IP66 আবদ্ধ স্লিউ রিং ড্রাইভ 12VDC মোটর
আবদ্ধ স্লিউ রিং ড্রাইভের বিবরণ
আওয়ারগ্লাস ওয়ার্ম প্রযুক্তি আরও দাঁতের যোগাযোগ প্রদান করে, উচ্চ টর্ক কম রক্ষণাবেক্ষণ খরচ সহ একটি অর্থনৈতিক এবং কমপ্যাক্ট সমাধান প্রদান করে;স্লিউইং গিয়ার এবং রেসওয়ে হার্ডেন প্রসেসিং প্রযুক্তি স্লিউ ড্রাইভের জীবনকাল বাড়িয়ে দেয়;সমস্ত slewing প্রক্রিয়া উপাদান কঠোরভাবে পরীক্ষা করা হয় এবং ভাল মানের নিশ্চয়তা আছে;কাস্টমাইজড ডিজাইন পাওয়া যায়।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
Slewing ড্রাইভ গিয়ার মোটর
ডিসি গিয়ার মোটর কি?
ডিসি গিয়ার মোটরকে ডিসি গিয়ার মোটর, গিয়ারযুক্ত ডিসি মোটর এবং গিয়ারহেড মোটর বা গিয়ারবক্স মোটরও বলা হয়।এটি একটি বৈদ্যুতিক ডিসি মোটর এবং একটি গিয়ারবক্স নিয়ে গঠিত;এই গিয়ারবক্সগুলি ডিসি মোটরের গতি কমাতে, ডিসি মোটর টর্ক বাড়াতে ব্যবহার করা হয়।তাই গিয়ার মোটর থেকে কম গতি এবং উচ্চ টর্ক প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে।
এই গিয়ারড মোটর কি জন্য ব্যবহার করা যেতে পারে
তারা নিম্নলিখিত অ্যাপ্লিকেশনগুলিতে ড্রাইভার হিসাবে একটি গুরুত্বপূর্ণ ভূমিকা পালন করছে:
1. সৌর শক্তি শক্তি
2. বাড়ির যন্ত্রপাতি
3. রোবোটিক্স
4. মোটরগাড়ি
5. ঘূর্ণন সঁচারক বল সংক্রমণ
| ঐচ্ছিক | 60 মিমি, 80 মিমি, 90 মিমি, 120 মিমি, 160 মিমি |
| রেট আউটপুট টর্ক | 8.5nm-680nm |
| গিয়ার অনুপাত একক-পর্যায় | 3, 4, 5, 7, 10 |
| গিয়ার রেশিও ডাবল-স্টেজ | 12, 16, 20, 25, 28, 35, 40, 50, 70 |
| গিয়ার অনুপাত তিন-পর্যায় | 64, 80, 100, 125, 140, 175, 200, 250, 350, 400, 500, 700, 1000 |
| রিটার্ন গ্যাপ | 12arc-min~ 18arc-min |
অ্যাপ্লিকেশন
স্লিউইং ড্রাইভ ব্যবহার করে হাইড্রোলিকভাবে চালিত ফটোভোলটাইক ট্র্যাকিং সিস্টেম
হাইড্রোলিক ড্রাইভ সিস্টেম হাইড্রোলিক পাম্প ব্যবহার করে হাইড্রোলিক চাপ তৈরি করে।হাইড্রোলিক চাপ ভালভ, বিভিন্ন পাইপ দিয়ে হাইড্রোলিক মোটর এবং হাইড্রোলিক সিলিন্ডারে যায়।হাইড্রোলিক মোটর এবং হাইড্রোলিক সিলিন্ডার যান্ত্রিক গতিকে ট্র্যাকারের প্রয়োজনীয় রৈখিক বা ঘূর্ণন গতির সাথে সামঞ্জস্য করে।
