পণ্যের বিবরণ:
|
| মডেল: | 1 ২ ইঞ্চি | গিয়ার অনুপাত: | 78:1 |
|---|---|---|---|
| অ্যাপ্লিকেশন: | সোলার এনার্জি ট্র্যাকার | উৎপত্তি স্থল: | চাংঝো, চীন |
| ড্রাইভার: | 24VDC গিয়ার মোটর | সার্টিফিকেট: | ISO9001, CE |
| বৈশিষ্ট্য: | স্ব-লকিং | রক্ষণাবেক্ষণ: | বিনামূল্যে |
| রঙ: | অনুরোধ হিসাবে | নেতিবাচক প্রতিক্রিয়া: | 0.1 ডিগ্রী |
| বিশেষভাবে তুলে ধরা: | SE12 অনুভূমিক একক অক্ষ স্লিউইং ড্রাইভ,IP66 এনক্লোজড স্লিউইং ড্রাইভ,এনক্লোজড হাউজিং সোলার ট্র্যাকার স্লুইং ড্রাইভ |
||

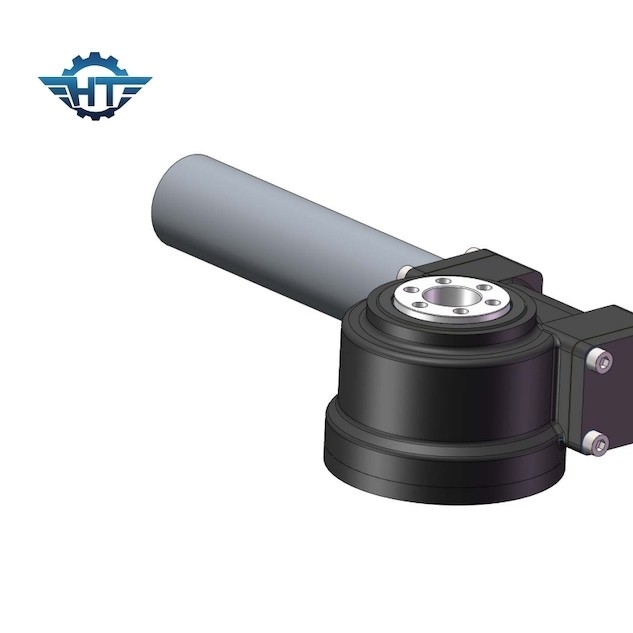

সৌর শক্তি ট্র্যাকারের জন্য IP66 আবদ্ধ হাউজিং সহ SE12 অনুভূমিক স্লিউ ড্রাইভ
অনুভূমিক স্লিউ ড্রাইভের বিবরণ
একটি গিয়ারবক্স হিসাবে slewing ড্রাইভ কারণ মূল গতি উপাদান slewing ভারবহন এবং কৃমি খাদ হয়.এটি সিল, হাউজিং এবং মোটরের মতো সহায়ক উপাদানগুলিও নিয়ে গঠিত।পাওয়ার সোর্স হিসাবে, স্লিউ মোটর সাধারণত ডিসি প্ল্যানেটারি গিয়ার মোটর বা এসি গিয়ার মোটর।এসি হাইড্রোলিক মোটর প্রধানত একটি পাওয়ার ড্রাইভ সিস্টেম হিসাবে নির্মাণ যন্ত্রপাতি ব্যবহার করা হয়.মূল উপাদানটি হল রিং ড্রাইভ slewing, slewing গিয়ারবক্স সহজেই অক্ষীয় এবং রেডিয়াল শক্তি সহ্য করতে পারে।স্লিউ ড্রাইভের কাজের নীতি: কীটটি মোটর দ্বারা চালিত হয়, যা স্লিউইং রিংয়ের বাইরের রিংটিকে ঘোরাতে চালিত করে;বাইরের রিং আউটপুট ফ্ল্যাঞ্জের মাধ্যমে ঘূর্ণন সঁচারক বল এবং slewing রিং এর ভিতরের রিং হাউজিং মধ্যে স্থির করা হয়.
Slewing ড্রাইভ সুবিধা
রিভার্স সেলফ-লকিং বৈশিষ্ট্য সহ ওয়ার্ম গিয়ার ড্রাইভের কারণে স্লুইং ড্রাইভে রিভার্স সেলফ-লকিং রয়েছে।এই বৈশিষ্ট্যটি হোস্ট অপারেটিং এবং নিরাপত্তা ফ্যাক্টরের স্থায়িত্বকে ব্যাপকভাবে বৃদ্ধি করে।ঐতিহ্যবাহী সুইং পণ্যের তুলনায়, স্লিউইং ড্রাইভ গিয়ারবক্স ইনস্টল করা সহজ, রক্ষণাবেক্ষণ করা সহজ এবং যথেষ্ট ইনস্টলেশন স্থান সংরক্ষণ করে।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
অ্যাপ্লিকেশন
Slewing ড্রাইভ হল একটি নিখুঁত মোশন কন্ট্রোল প্রোডাক্ট যা প্রয়োগের জন্য ঘূর্ণন ঘূর্ণন সঁচারক বল শক্তি প্রয়োজন।
সোলারের জন্য স্লিউ ড্রাইভ: এটি সৌর ফটোভোলটাইক প্যানেল ঘূর্ণনে ডিজাইন করা হয়েছে এবং বিদ্যুৎ উৎপাদনের দক্ষতা উন্নত করে।একক অক্ষ এবং দ্বৈত অক্ষ সৌর ট্র্যাকিং সমাধান উপলব্ধ।সৌর ট্র্যাকিং সিস্টেম অ্যাপ্লিকেশনের জন্য পাওয়ার জ্যাক মোশন স্লিউইং ড্রাইভের মধ্যে রয়েছে সোলার কনসেনট্রেটর সোলার ডিশ, সিপিভি (ঘনবদ্ধ ফটোভোলটাইক্স), সিএসপি (ঘনবদ্ধ সৌর শক্তি), সৌর প্যারাবোলিক ট্রফ, পিভি ট্র্যাকার।
উইন্ড জেনারেটরের জন্য: উইন্ড টারবাইনে পেডেস্টাল ঘোরানোর জন্য স্লুইং ড্রাইভ ব্যবহার করা হয়
নির্মাণ যন্ত্রপাতি প্রয়োগের জন্য স্লুইং ড্রাইভ: মাউন্ট করা ট্রাক ক্রেন, এরিয়াল ওয়ার্কিং প্ল্যাটফর্ম, ডক ক্রেন, টিম্বার গ্র্যাবে ব্যাপকভাবে প্রয়োগ করা হয়
শিল্প বাজারের জন্য: অটোমেশন/অ্যাসেম্বলি লাইন, রোবোটিক আর্ম
স্যাটেলাইটের জন্য: স্যাটেলাইট ডিশে মহাকাশ যোগাযোগ এবং গ্লোবাল পজিশনিং সিস্টেমের জন্য স্লিউ ড্রাইভ ব্যবহার করা যেতে পারে
