পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | 3 ইঞ্চি |
|---|---|---|---|
| গিয়ার অনুপাত: | 31:1 | রেট আউটপুট টর্ক: | 600 Nm |
| জিভ ধরে: | 1500 Nm | কাত টর্ক: | 3000 Nm |
| পর্বত গুহা: | 6*M6 | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| বিশেষভাবে তুলে ধরা: | SE3 সিঙ্গেল অ্যাক্সিস স্লিউইং ড্রাইভ,মাল্টি টুথ সিঙ্গেল অ্যাক্সিস স্লিউইং ড্রাইভ,SE3 স্লিউইং রিং ড্রাইভ |
||

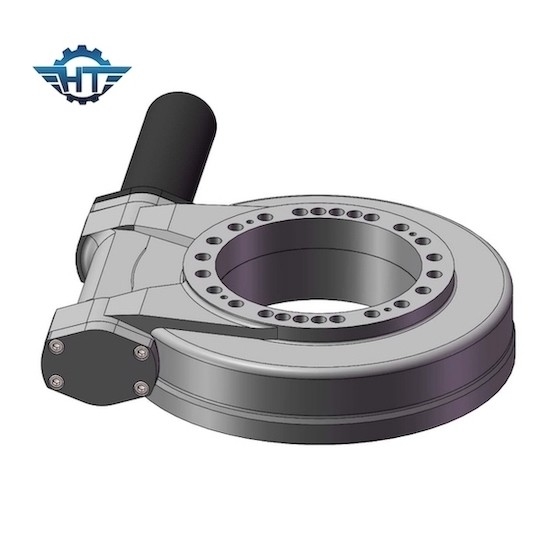

ইনলাইন্ড সোলার ট্র্যাকিং সিস্টেমের জন্য SE3 ওয়ার্ম গিয়ার ছোট স্লেং রিং ড্রাইভ
ছোট Slewng রিং ড্রাইভ বিবরণ
আমাদের slewing ড্রাইভ হাউজিং, slewing ভারবহন, sealing, enveloping কৃমি এবং অন্যান্য মান হার্ডওয়্যার acssories গঠিত হয়.আমরা বিভিন্ন ধরণের মোটর যেমন 12VDC বা 24VDC ইলেকট্রনিক প্ল্যানেটারি গিয়ার মোটর, হাইড্রোলিক মোটর, যা স্থিতিশীল কর্মক্ষমতা এবং উচ্চ দক্ষতার সাথে ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিপরীত দিকে ঘুরতে পারে।
সুবিধাদি
1. সোলার ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
2. 360 ডিগ্রী ঘূর্ণন পরিসীমা
3. ভিতরে কৃমি ড্রাইভ enveloping
4. মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
5. স্ব-লকিং ফাংশন
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
মন্তব্য: আরো বিস্তারিত মাত্রা এবং পরামিতি জন্য, আমাদের বিক্রয় অঙ্কন পড়ুন দয়া করে.
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
অ্যাপ্লিকেশন
প্যাসিভ ড্রাইভ স্লিউইং ড্রাইভ ট্র্যাকিং সিস্টেম প্যাসিভ সিস্টেম
ট্র্যাকার শ্যাফ্ট চালানোর জন্য একটি জলবাহী ডিফারেনশিয়াল চাপ ব্যবহার করা হয়।ডিফারেনশিয়াল চাপ বিভিন্ন ছায়া দ্বারা তৈরি বিভিন্ন তাপীয় গ্রেডিয়েন্ট দ্বারা প্রাপ্ত হয়।ট্র্যাকার এই ডিফারেনশিয়াল চাপকে সমান করতে চলে।
