পণ্যের বিবরণ:
|
| গিয়ার অনুপাত: | 102:1 | সাধারণ আউটপুট টর্ক: | 9400 Nm |
|---|---|---|---|
| উৎপত্তি স্থল: | চাংঝো, চীন | জিভ ধরে: | 65040 Nm |
| কাত টর্ক: | 135600 Nm | স্ব-লকিং: | হ্যাঁ |
| ব্যবহার: | সোলার পাওয়ার সিস্টেম | বৈশিষ্ট্য: | কম শব্দ |
| বিশেষভাবে তুলে ধরা: | 14 ইঞ্চি একক অক্ষ স্লিউইং ড্রাইভ,সোলার ট্র্যাকার SE14 এর জন্য স্লিউইং ড্রাইভ,SE14 স্লিউ ড্রাইভ গিয়ারবক্স |
||

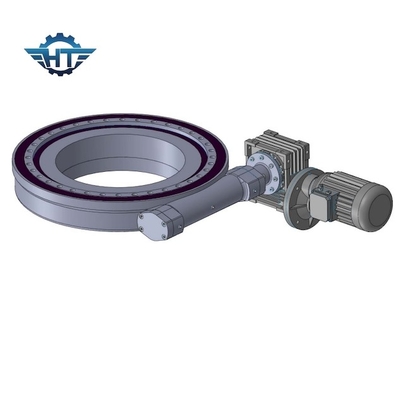

সৌর শক্তি সিস্টেমের জন্য 14 ইঞ্চি আইপি66 হাই মোমেন্ট টর্ক ইলেকট্রিক স্লিউ গিয়ার রিডুসার
বৈদ্যুতিক স্লিউ গিয়ার রিডুসার বর্ণনা
ইলেকট্রিক ড্রাইভ স্লুইং ড্রাইভ ট্র্যাকার: একটি বৈদ্যুতিক ড্রাইভ সিস্টেম একটি এসি মোটর, একটি ব্রাশ করা ডিসি মোটর, বা একটি ব্রাশবিহীন ডিসি মোটরে বৈদ্যুতিক শক্তিকে ঘূর্ণন গতিতে রূপান্তর করে।উচ্চ ঘূর্ণন সঁচারক বল অর্জন করার জন্য মোটরটি একটি গিয়ারবক্সের সাথে নিচের দিকে তৈরি করা হয়েছে।গিয়ারবক্সের চূড়ান্ত পর্যায়টি ট্র্যাকারের ঘূর্ণনের অক্ষকে ধাক্কা দেওয়ার জন্য রৈখিক বা ঘূর্ণনগত গতি প্রেরণ করে।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
Slewing ড্রাইভ ডিসি মোটর
1. আউটপুট শ্যাফ্টের জন্য ডুয়াল সাপোর্টিং স্ট্রাকচার গ্রহণ করুন যাতে গিয়ারবক্সের সর্বোচ্চ টর্ক অনেক বেড়ে যায়।
2. সূর্যের চাকা এবং প্ল্যানেটারি হুইল স্প্লাইন দ্বারা সংযুক্ত থাকে যা গিয়ারবক্সের সর্বোচ্চ টর্ক বাড়ায় এবং জীবনকে দীর্ঘায়িত করে।
3. আমরা ইনপুট পর্যায়ে হেলিকাল গিয়ার ব্যবহার করি যা উচ্চ গতিতে মসৃণভাবে আওয়াজ কম করে।ভিতরের গিয়ার রিংটি আলাদা করা হয়েছে যাতে আমরা আরও অনুপাত তৈরি করতে পারি এবং নকশাটি নমনীয় হয়।গিয়ারবক্স এবং মোটর অক্ষীয় মধ্যে স্ক্রু দ্বারা একটি সীম ফিক্স দ্বারা অবস্থিত যা ম্যাচিং নির্ভুলতা বৃদ্ধি করে এবং শব্দ কমায়।
4. আমরা গ্রহের চাকার ভিতরে রোলিং পিন হোল্ডার ব্যবহার করি। আমরা স্লাইডিং গ্রাইন্ডিংয়ের পরিবর্তে রোলিং পিন গ্রাইন্ডিং ব্যবহার করি যাতে গিয়ারবক্সের আয়ু অনেক বেশি হয়।
5. ডবল সমর্থন কাঠামো;প্ল্যানেটারি গিয়ারের ভিতরের বোরে অভ্যন্তরীণ পিষে ভিতরের বোরের গোলাকারতা 0.003 মিমি থেকে কম করে; স্লাইডিংয়ের পরিবর্তে ঘূর্ণায়মান দ্বারা চলমান;HRC60 গিয়ার সারফেস নির্ভুলতা স্ক্র্যাপিং; এই সমস্ত প্রযুক্তি গ্রহণ করা সুপার শান্ত এবং স্থির অপারেটিং এবং 10000 ঘন্টার বেশি দীর্ঘ জীবনকাল নিশ্চিত করে।
অ্যাপ্লিকেশন
একক-অক্ষ ট্র্যাকিং সিস্টেম: স্লিউইং ড্রাইভ ডিভাইস ব্যবহার করে সৌর ফটোভোলটাইক পাওয়ার জেনারেশন সিস্টেমে স্বল্প খরচ, স্থিতিশীল কর্মক্ষমতা, যুক্তিসঙ্গত কাঠামো, সঠিক ট্র্যাকিং এবং ব্যবহার করা সহজ বৈশিষ্ট্য রয়েছে।বিভিন্ন জায়গায় সূর্যের অবস্থানের ডেটা গণনা করার দরকার নেই এবং এটি ভৌগলিক এবং বাহ্যিক অবস্থার দ্বারা সীমাবদ্ধ নয়, সিস্টেমটি সূর্যের মুখোমুখি এবং যে কোনও সময়, যে কোনও জায়গায় সঠিকভাবে সূর্যকে ট্র্যাক করছে তা নিশ্চিত করে।এটি সাধারণত -20 ডিগ্রি সেলসিয়াস থেকে 120 ডিগ্রি সেলসিয়াসের তাপমাত্রা পরিসরে ব্যবহার করা যেতে পারে।ট্র্যাকিং নির্ভুলতা 0.1° পৌঁছাতে পারে।সূর্য ট্র্যাকিং এর যথার্থতা সর্বাধিক করুন এবং সৌর শক্তির সর্বোচ্চ ব্যবহার করুন।
