পণ্যের বিবরণ:
|
| টাইপ: | একক অক্ষ | মোটর ভোল্টেজ: | 24 ভি |
|---|---|---|---|
| হল: | ঐচ্ছিক | স্থাপন: | আনূভুমিক উলম্ব |
| রঙ: | ধূসর রূপালী | উপাদান: | উচ্চ শক্তি ইস্পাত |
| ওয়ারেন্টি: | 10 বছর | ||
| বিশেষভাবে তুলে ধরা: | SE1 Slewing বিয়ারিং ড্রাইভ,Slewing বিয়ারিং ড্রাইভ নাইট্রাইড স্টিল,ছোট Slewing ড্রাইভ নাইট্রাইড স্টিল |
||

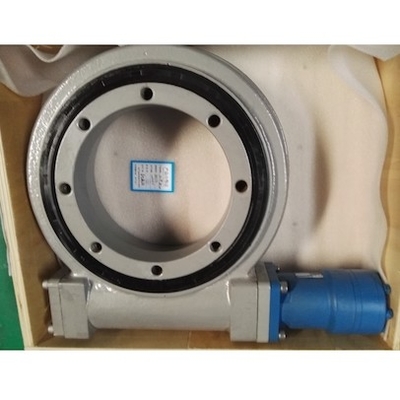

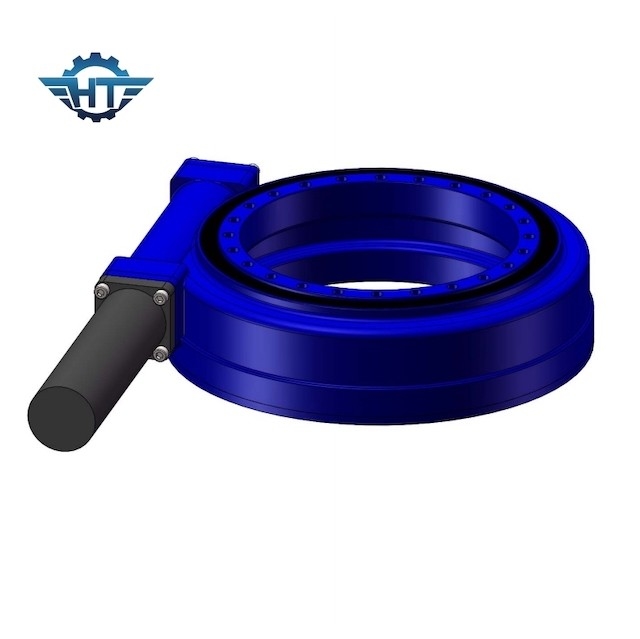

SE1 ছোট স্লুইং ড্রাইভ সোলার ট্র্যাকিং সিস্টেমের জন্য উচ্চ শক্তির নাইট্রাইড ইস্পাত ব্যবহার করে
উচ্চ শক্তি Slewing ড্রাইভ
Slewing ড্রাইভ তাপ চিকিত্সা
রেসওয়ে হিট ট্রিটমেন্ট: স্লিউইং বিয়ারিংয়ের রেসওয়েগুলি পৃষ্ঠ-প্রবণতামূলকভাবে নিভিয়ে দেওয়া হয়, এবং নিভানোর কঠোরতা HRC 55-62-এ নিশ্চিত করা হয়, যা শক্ত স্তরের পর্যাপ্ত গভীরতা অর্জন করতে পারে।
গিয়ার তাপ চিকিত্সা: বল প্রেরণের প্রয়োজনের কারণে, স্লুইং রিংগুলির একটিতে সাধারণত দাঁত থাকে।গিয়ারের তাপ চিকিত্সা অবস্থা সাধারণত স্বাভাবিক বা টেম্পারড হয়।দাঁত পৃষ্ঠ এছাড়াও ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী quenched করা যেতে পারে.নির্গমন কঠোরতা 50 এবং 60 HRC এর মধ্যে এবং পর্যাপ্ত গভীরতা নিশ্চিত করা যেতে পারে।গিয়ার quenching সম্পূর্ণ দাঁত quenching এবং একক দাঁত আনয়ন কঠিনীভবন প্রয়োগের উপর নির্ভর করে বিভক্ত করা যেতে পারে.সিঙ্গেল-টুথ ইনডাকশন হার্ডেনিংকে টুথ সারফেস রুট কোনচিং এবং টুথ সারফেস কোঞ্চিং-এ ভাগ করা যায়।
ছোট স্লুইং বিয়ারিং-এর তাপ চিকিত্সা রেসওয়ে তাপ চিকিত্সা: স্লিউইং বিয়ারিং-এর রেসওয়েগুলি পৃষ্ঠ-প্রবণতামূলকভাবে নিভিয়ে দেওয়া হয়, এবং নিভানোর কঠোরতা HRC 55-62-এ নিশ্চিত করা হয়, যা শক্ত স্তরের পর্যাপ্ত গভীরতা অর্জন করতে পারে।
SE1 Slewing ড্রাইভের প্রযুক্তিগত ডেটা
| SE1 স্লিউ ড্রাইভ | মোটর ডেটা | ||
| রেট ঘূর্ণন সঁচারক বল | 384 Nm | রেটেড ভোল্টেজ | 24 ভিডিসি |
| নির্ধারিত গতি | 0.06 RPM | রেট করা বর্তমান | <8 ক |
| সর্বোচ্চ আউটপুট | টর্ক (3 সেকেন্ড) 460 Nm | আউটপুট শক্তি | 25 ওয়াট |
| অনুপাত | 32:1 | নির্ধারিত গতি | 2 RPM |
| তাপমাত্রা | -30℃~80℃ | তারের দৈর্ঘ্য | 1 মিটার |
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
অ্যাপ্লিকেশন
ফ্ল্যাট অক্ষীয় অ্যাপ্লিকেশন
সমতল একক-অক্ষ ট্র্যাকিং বন্ধনী হল উত্তর-দক্ষিণ বিন্যাস এবং পূর্ব-পশ্চিম ট্র্যাকিং সহ ট্র্যাকিং বন্ধনীর একটি রূপ।জ্যোতির্বিজ্ঞানের অ্যালগরিদম অনুসারে, মডিউলটি সূর্যের আজিমুথ কোণকে ট্র্যাক করতে, ফটোভোলটাইক মডিউলের পৃষ্ঠে সূর্যালোকের সরাসরি উপাদান বাড়াতে এবং তারপর বিদ্যুৎ উৎপাদন বাড়াতে মোটরটি বন্ধনীটি চালায়।
