পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | VE9 |
|---|---|---|---|
| গিয়ার অনুপাত: | 61:1 | রেট আউটপুট টর্ক: | 6100 Nm |
| জিভ ধরে: | 36000 Nm | কাত টর্ক: | 16300 Nm |
| ট্রেডমার্ক: | নিরপেক্ষ, OEM, কাস্টমাইজড | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| বিশেষভাবে তুলে ধরা: | উল্লম্ব স্লিউ রিং ড্রাইভ 9"110 টিউব স্লিউ রিং ড্রাইভ,ভার্টিক্যাল স্লিউইং বিয়ারিং ড্রাইভ 9",Vertical slewing bearing drive 9" |
||

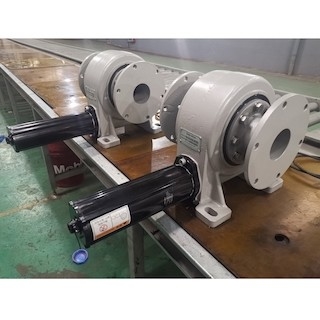

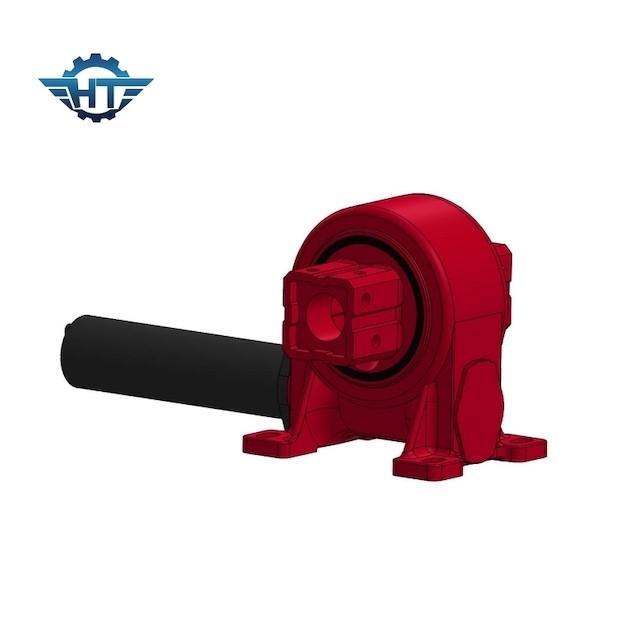

একক অক্ষ ট্র্যাকিং সিস্টেমের জন্য টিউব সাইজ 110 সহ উল্লম্ব 9 ইঞ্চি স্লুইং ড্রাইভ
ওয়ার্ম গিয়ার স্লিউইং ড্রাইভের বর্ণনা
VE9 একক-অক্ষ স্লিউইং ড্রাইভগুলি একটি অক্ষের চারপাশে ঘোরাতে পারে এবং বিভিন্ন নামমাত্র টর্ক এবং ধারণ ও কাত মোমেন্টের হয়।আমরা গ্রাহকদের প্রয়োজনীয়তার উপর ভিত্তি করে মান টাইপ এবং কাস্টমাইজড টাইপ উভয়ই প্রদান করতে পারি।এটি ইনস্টল করা সবচেয়ে সহজ এবং সবচেয়ে বেশি ব্যবহৃত।VE7 স্লিউইং ড্রাইভ একটি উচ্চ-ক্ষমতাসম্পন্ন ইউনিটে উল্লম্ব মাউন্টিং এবং একটি সম্পূর্ণ-বদ্ধ ড্রাইভ অফার করে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
পণ্যের সুবিধা
1. উচ্চ ব্যাকহোল্ডিং ঘূর্ণন সঁচারক বল
2. সৌর ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে স্ব-লকিং
2. ভিতরে হার্ড স্টপ
3. ভিতরে কৃমি ড্রাইভ enveloping
4. উচ্চ লোড নিশ্চিত করতে এবং ব্যাকল্যাশ কমানোর জন্য একাধিক দাঁতের যোগাযোগ
