পণ্যের বিবরণ:
|
| মডেল: | 9 ইঞ্চি | গিয়ার অনুপাত: | 61:1 |
|---|---|---|---|
| দক্ষতা: | 40% | টাইপ: | অনুভূমিক সিরিজ |
| আবেদন: | সোলার ট্র্যাকার | OEM পরিষেবা: | উপলব্ধ |
| উৎপত্তি স্থল: | চাংঝো, চীন | ড্রাইভার: | Stepper মোটর |
| বিশেষভাবে তুলে ধরা: | সান ট্র্যাকিং সোলার স্লুইং ড্রাইভ,সোলার স্লুইং ড্রাইভ অনুভূমিক 24V,অনুভূমিক 24V সোলার ট্র্যাকার ড্রাইভ |
||

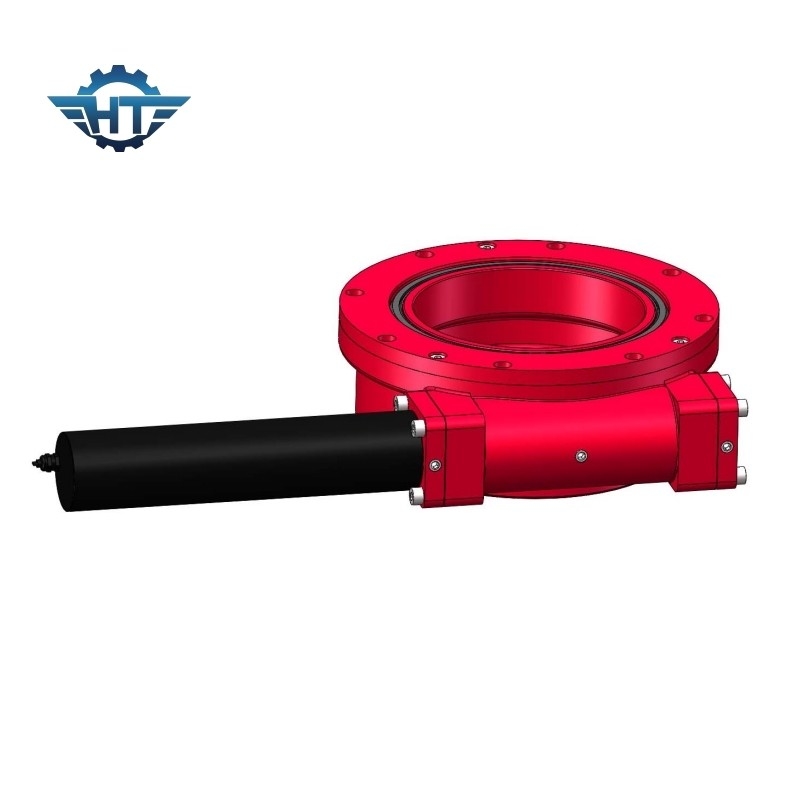

24V স্টেপার মোটর এবং সোলার ট্র্যাকারদের জন্য এনকোডার সহ ফ্ল্যাটট্র্যাকিং সান সোলার স্লুইং ড্রাইভ
ট্র্যাকিং সান সোলার স্লিউইং ড্রাইভ
সান ট্র্যাকিং স্লিউইং ড্রাইভ হল তির্যক একক-অক্ষ ট্র্যাকিং সিস্টেম বাঁকানোর একটি মূল অংশ যা একটি ব্যয়-কার্যকর পণ্য যা মূলত বড় আকারের পাওয়ার স্টেশন নির্মাণের জন্য তৈরি এবং ডিজাইন করা হয়েছে এবং মধ্য ও নিম্ন অক্ষাংশে ব্যাপকভাবে ব্যবহৃত হয়।
সিস্টেমের শুধুমাত্র প্রয়োজন সম্পূর্ণ অ্যারে স্বয়ংক্রিয়ভাবে ড্রাইভ এবং কন্ট্রোলারের একটি সেট ব্যবহার করে ট্র্যাক করা যেতে পারে।অনন্য সংযোগ কাঠামো এবং রক্ষণাবেক্ষণ-মুক্ত স্লিউইং ড্রাইভ এটিকে নির্ভরযোগ্য এবং নির্ভরযোগ্য সিস্টেম স্থায়িত্ব, কম ব্যর্থতার হার এবং কম রক্ষণাবেক্ষণ খরচ করতে পারে।ঐতিহ্যগত স্থির ইনস্টলেশন বন্ধনীর সাথে তুলনা করে, এটি বার্ষিক বিদ্যুত উৎপাদন প্রায় 30% বৃদ্ধি করতে পারে, যা একটি বৃহৎ আকারের বিদ্যুৎ উৎপাদন ব্যবস্থা।
স্টেশন নির্মাণের জন্য আদর্শ।
মূল বৈশিষ্ট্য
1. একটি সীমাহীন ঘূর্ণায়মান কোণ এবং পরিসীমা
2. উচ্চ ক্ষমতা এবং ঘূর্ণন সঁচারক বল সম্ভব সবচেয়ে দক্ষ সংক্রমণ প্রদান
3. সম্পূর্ণরূপে আবদ্ধ এবং সিল করা হাউজিং কঠোর পরিবেশ সহ্য করে এবং নিরাপত্তা বাড়ায়
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
অ্যাপ্লিকেশন
সমতল তির্যক একক
"ফ্ল্যাট তির্যক একক", বা "ঝোঁকের সাথে সমতল অক্ষীয়" হল উপরের দুটি মোডের সংমিশ্রণের গুণফল।প্রকৃতপক্ষে, ফ্ল্যাট বাঁকযুক্ত এককটি ফ্ল্যাট একক অক্ষের বিভাগের অন্তর্গত হওয়া উচিত, এর ঘূর্ণন অক্ষটি অনুভূমিক, এবং তার সম্পূর্ণ ট্র্যাকিং সিস্টেম ফ্ল্যাট একক অক্ষ সিস্টেম অনুসরণ করতে পারে।পার্থক্য হল তার ঘূর্ণনের অক্ষের প্রতিটি উপাদানের দক্ষিণ দিকে একটি নির্দিষ্ট প্রবণতা রয়েছে।
আনত একক অক্ষ:
আনত একঅক্ষীয় দক্ষিণ দিকে একটি নির্দিষ্ট প্রবণতা আছে, তাই এই পরিস্থিতি সমতল অক্ষীয় থেকে ভাল।কিন্তু তির্যক ইউনিক্সিয়ালেরও নিজস্ব সীমাবদ্ধতা রয়েছে।দক্ষিণ দিকে ঝুঁকে থাকার কারণে, ঘূর্ণন অক্ষের বৃদ্ধির সাথে সাথে উত্তর দিকের ভূমি থেকে আনত একঅক্ষীয় সমর্থন উচ্চতর হয়ে ওঠে এবং পিছনের স্তম্ভটি খুব বেশি উঁচু করা যায় না, তাই আনত অক্ষীয়টির ঘূর্ণন অক্ষ সীমিত।এটি একটি একক শ্যাফ্টের মতো দীর্ঘ শ্যাফ্টে তৈরি করা যায় না, তবে শুধুমাত্র একের পর এক স্বাধীন হতে পারে, যা এর খরচ বৃদ্ধি করে এবং অবশ্যই, মেঝে স্থান বৃদ্ধি করে।
সমতল একক অক্ষ
সমতল অক্ষীয় ট্র্যাকিং বন্ধনীটি পূর্ব-পশ্চিম দিকে সূর্যের গতিপথ ট্র্যাক করে বিদ্যুৎ উৎপাদনকে উল্লেখযোগ্যভাবে বৃদ্ধি করতে পারে, তবে সমতল অক্ষীয়টির অসুবিধাও রয়েছে।ফ্ল্যাট ইউনিঅক্ষিয়াল সাপোর্টের দক্ষিণের দিকে কোন ঝোঁক নেই, তাই সূর্যের উচ্চতা কোণ কম হলে এর বিকিরণ গ্রহণ করার ক্ষমতা কম থাকে, যা বিশেষ করে উচ্চ অক্ষাংশে স্পষ্ট।হ্রাস পেয়েছে, বিশেষ করে শীতকালে, এবং বিদ্যুত উৎপাদন ফিক্সড মাউন্টের তুলনায় আরও কম।
