পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | স্ব-লক: | হ্যাঁ |
|---|---|---|---|
| কাত টর্ক: | 54.4 kNm | জিভ ধরে: | 40.5 kNm |
| আবেদন: | সারস | ইনস্টলেশন সাইট: | সান ট্র্যাকিং সিস্টেম |
| প্যাকেজিং: | পাতলা পাতলা কাঠ | মোটর: | এসি মোটর |
| বিশেষভাবে তুলে ধরা: | IP66 SE12 ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,স্লিউ ড্রাইভ গিয়ারবক্স লো স্পিড 50Mn,IP66 SE12 সোলার ট্র্যাকার স্লিউ ড্রাইভ |
||

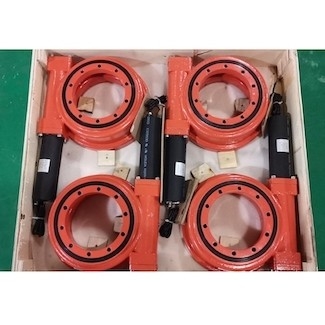

সোলার প্যানেল ট্র্যাকারদের জন্য উচ্চ নির্ভুলতা এবং কম গতি সহ IP66 SE12 স্লিউ ড্রাইভ গিয়ারবক্স

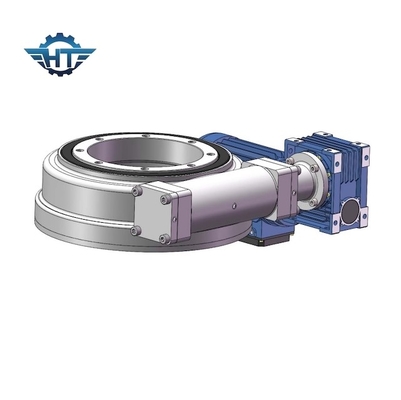

IP66 স্ব লকিং Slewing ড্রাইভ
স্লিউইং ড্রাইভ (স্লিউইং রিডুসার) যাকে আমরা প্রায়শই স্লিউইং বিয়ারিং এবং ওয়ার্মের সংমিশ্রণ বলে থাকি।এটি একটি নতুন ধরনের পণ্য, সাধারণত কৃমি, স্লিউইং বিয়ারিং, হাউজিং, মোটর এবং অন্যান্য অংশ দ্বারা গঠিত।যেহেতু মূল উপাদানটি স্লিউইং বিয়ারিং গ্রহণ করে, এটি একই সময়ে অক্ষীয় বল, রেডিয়াল বল এবং উল্টে যাওয়ার মুহূর্ত সহ্য করতে পারে।প্রথাগত ঘূর্ণমান পণ্যগুলির সাথে তুলনা করে, রোটারি ড্রাইভের (ঘূর্ণমান ড্রাইভ) সাধারণ ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ এবং আরও বেশি পরিমাণে ইনস্টলেশন স্থান সংরক্ষণের বৈশিষ্ট্য রয়েছে।এই পণ্যটি ব্যাপকভাবে নির্মাণ যন্ত্রপাতি এবং নতুন শক্তি ক্ষেত্রে যেমন ভারী-শুল্ক ফ্ল্যাটবেড ট্রাক, কন্টেইনার ক্রেন, ট্রাক-মাউন্ট করা ক্রেন, বায়বীয় কাজের যানবাহন এবং সূর্যের টহলের জন্য সৌর বিদ্যুৎ উৎপাদন ব্যবস্থায় ব্যবহার করা যেতে পারে।
সুবিধাদি
স্লিউইং বিয়ারিং প্রস্তুতকারক ব্যাখ্যা করেছেন যে এটির নিম্নলিখিত সুস্পষ্ট সুবিধা রয়েছে:
স্লিউইং ড্রাইভ একই সময়ে অক্ষীয় বল, রেডিয়াল ফোর্স এবং টিপিং মুহূর্ত সহ্য করতে পারে কারণ মূল উপাদানটি স্লিউইং বিয়ারিং গ্রহণ করে।ঘূর্ণমান ড্রাইভ জোড়া ইনস্টল করা সহজ, রক্ষণাবেক্ষণ করা সহজ এবং ইনস্টলেশনের স্থান অনেক বেশি পরিমাণে সংরক্ষণ করে।
কাঠামোগতভাবে, রোটারি ড্রাইভের মেশিং দাঁতের পৃষ্ঠগুলি লাইনের সংস্পর্শে থাকে, যা ভারবহন ক্ষমতাকে ব্যাপকভাবে উন্নত করে।সংক্রমণ মসৃণ এবং গোলমাল ছোট।
ব্যবহারিক অ্যাপ্লিকেশনগুলিতে, রোটারি ড্রাইভ ডিভাইসের উচ্চ সংহতকরণ ব্যবহারকারীর জন্য রোটারি ডিভাইসের প্রতিটি উপাদান একে একে ক্রয় এবং প্রক্রিয়া করার জন্য এটিকে অপ্রয়োজনীয় করে তোলে এবং একটি নির্দিষ্ট পরিমাণে, এটি পণ্য উত্পাদনের শুরুতে প্রস্তুতির প্রক্রিয়াকেও হ্রাস করে। , যার ফলে ব্যাপকভাবে শ্রম উৎপাদনশীলতা উন্নত হয়।
ওয়ার্ম গিয়ার এবং ওয়ার্ম ড্রাইভে রিভার্স সেল্ফ-লকিং এর বৈশিষ্ট্য রয়েছে, যা রিভার্স সেলফ-লকিং উপলব্ধি করতে পারে, অর্থাৎ শুধুমাত্র ওয়ার্ম গিয়ার ওয়ার্ম দ্বারা চালিত হতে পারে, কিন্তু ওয়ার্ম গিয়ার দ্বারা ওয়ার্ম চালিত হতে পারে না।যেমন এর ভারী যন্ত্রপাতিতে ব্যবহৃত স্ব-লকিং ওয়ার্ম প্রক্রিয়া, এর বিপরীত স্ব-লকিং নিরাপত্তা সুরক্ষায় ভূমিকা পালন করতে পারে।এই বৈশিষ্ট্যটি স্লিউইং ড্রাইভ ডিভাইসটিকে উত্তোলন, বায়বীয় কাজ এবং অন্যান্য সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত করে তোলে।প্রধান ইঞ্জিনের প্রযুক্তিগত বিষয়বস্তু উন্নত করার সময়, এটি প্রধান ইঞ্জিনের অপারেশন স্থায়িত্ব এবং নিরাপত্তা ফ্যাক্টরকেও ব্যাপকভাবে উন্নত করে।এটি যান্ত্রিক সরঞ্জামের নিরাপদ নির্মাণ প্রয়োগের একটি গুরুত্বপূর্ণ মূর্ত প্রতীক।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
আবেদন
slewing রিং bearings অ্যাপ্লিকেশন বিস্তৃত জন্য ব্যবহার করা যেতে পারে.স্থাপনার ক্ষেত্রগুলি খননকারী এবং ক্রেন, ওপেনকাস্ট মাইনিং এবং উইন্ড টারবাইন থেকে অ্যান্টেনা পর্যন্ত।আবেদনের অন্যান্য ক্ষেত্রগুলির মধ্যে রয়েছে ইঞ্জিনিয়ারিং এবং সোলার ট্র্যাকিং সিস্টেম।
