পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SDE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | কর্ম চক্র: | 30 বছর |
| টাইপ: | দ্বৈত অক্ষ | স্ট্যান্ডার্ড রঙ: | RAL9006 |
| মাউন্টিং বোল্ট: | 6*M10 | এইচএস কোড: | 84834090 |
| বিশেষভাবে তুলে ধরা: | SDE7 ডুয়াল অ্যাক্সিস স্লিউইং ড্রাইভ,12V প্ল্যানেটারি মোটর স্লিউইং ড্রাইভ গিয়ারবক্স,SDE7 ওয়ার্ম গিয়ার স্লিউ ড্রাইভ |
||

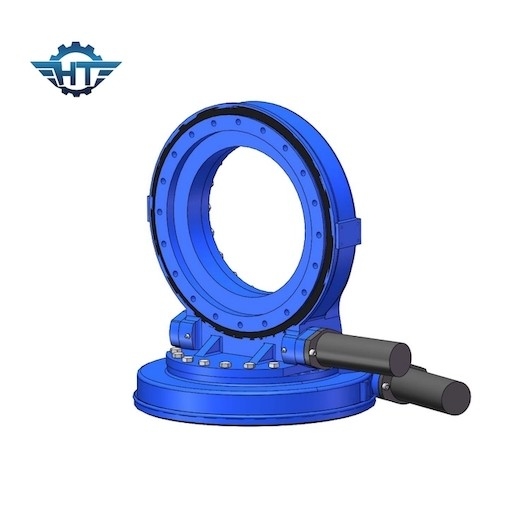

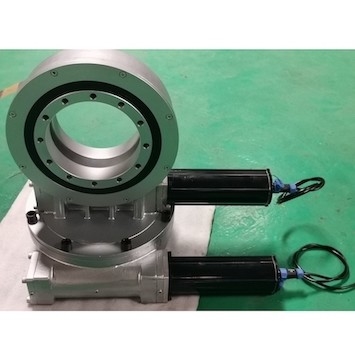

সোলার ট্র্যাকারের জন্য 12V প্ল্যানেটারি মোটর সহ SDE7 ডুয়াল অ্যাক্সিস স্লুইং ড্রাইভ গিয়ারবক্স
ডুয়াল অ্যাক্সিস স্লিউইং ড্রাইভের বিবরণ
দ্বৈত-অক্ষ ট্র্যাকারগুলির জন্য দুটি সাধারণ ড্রাইভ এবং নিয়ন্ত্রণ আর্কিটেকচার রয়েছে: ডিস্ট্রিবিউটেড ড্রাইভ এবং লিঙ্কড ড্রাইভ।নকশা নির্বিশেষে, স্লিউইং ড্রাইভ নিঃসন্দেহে নিয়ন্ত্রণ ইউনিটের কেন্দ্রীয় উপাদান।স্লিউইং ড্রাইভের নির্ভুলতা এবং অনমনীয়তা সিস্টেমের নিরাপদ অপারেশনের সাথে ঘনিষ্ঠভাবে সম্পর্কিত।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
বৈদ্যুতিক গিয়ার মোটর পরামিতি
| মোটর ডেটা | গ্রহের তথ্য | ||
| রেটেড ভোল্টেজ | 24ভিডিসি | অনুপাত | 398:1 |
| রেট করা বর্তমান | 1.3A | আউটপুট টর্ক | 43Nm |
| নির্ধারিত গতি | 800Rpm | আউটপুট গতি | 2 আরপিএম |
| সুরক্ষিত স্তর | IP55/65/66 | গোলমাল | <60db |
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
