পণ্যের বিবরণ:
|
| মডেল: | শূন্য ব্যাকল্যাশ 3 ইঞ্চি | গিয়ার অনুপাত: | 31:1 |
|---|---|---|---|
| আবেদন: | প্যারাবোলিক যদিও এবং হিটিং টাওয়ার | উৎপত্তি স্থল: | চাংঝো, চীন |
| ড্রাইভার: | এনকোডার সহ 24VDC গিয়ার মোটর | স্থাপন: | অনুভূমিক মাউন্ট করা |
| রঙ: | অনুরোধ হিসাবে | নেতিবাচক প্রতিক্রিয়া: | 0.03 ডিগ্রির কম |
| বিশেষভাবে তুলে ধরা: | worm drive gearbox,worm gear slewing ring |
||

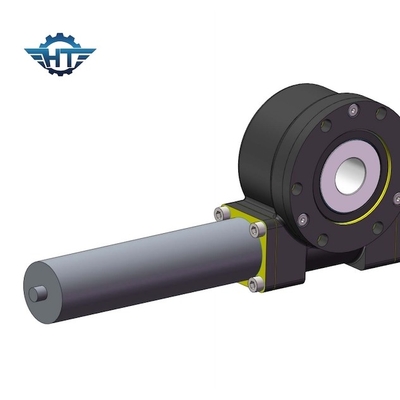

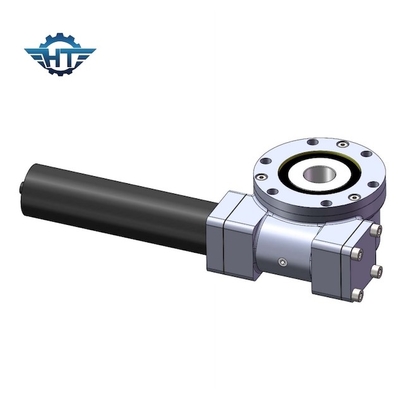

প্যারাবোলিক যদিও এবং হিটিং টাওয়ারের জন্য জিরো ব্যাকল্যাশ সিঙ্গেল এক্সিস ওয়ার্ম ড্রাইভ গিয়ারবক্স
একক অক্ষ কীট ড্রাইভ বিবরণ
একটি ওয়ার্ম গিয়ার বক্স একটি স্লিউইং রিং, ওয়ার্ম, কাস্টিং হাউজিং এবং বিয়ারিং এবং বোল্ট ইত্যাদির মতো স্ট্যান্ডার্ড উপাদানগুলির সমন্বয়ে গঠিত। স্লুইং ড্রাইভ আরও অক্ষীয় লোড, রেডিয়াল লোড এবং কাত হওয়ার মুহূর্ত বজায় রাখতে সক্ষম।টার্নটেবল বা ফ্রেম স্লিউইং ড্রাইভ দ্বারা চালিত আজিমুথ এবং উচ্চতায় ঘোরে।জিরো ব্যাকল্যাশ স্লিউইং ড্রাইভ হল একটি বিশেষ স্লিউইং ড্রাইভ যার গিয়ার এবং ওয়ার্মের একটি নিখুঁত জাল রয়েছে এবং এতে তৈলাক্তকরণ এবং অপারেটিং হিটিং এর যুক্তিসঙ্গত ফাঁক রয়েছে।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
অ্যাপ্লিকেশন
সাধারণ স্লিউইং ড্রাইভ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে সৌর বিদ্যুৎ কেন্দ্র, বায়ু টারবাইন, ট্রাক ক্রেন, বায়বীয় কাজের যান, ইউটিলিটি সরঞ্জাম, জলবাহী সরঞ্জাম, পেট্রোলিয়াম সরঞ্জাম, হুইল স্টিয়ারিং সরঞ্জাম, খননকারী এবং স্বয়ংক্রিয় লিফট।আরও অনেক অ্যাপ্লিকেশন রয়েছে যেগুলি সম্পূর্ণরূপে তালিকাভুক্ত করা যায় না, কারণ একই ট্রান্সমিশনে উচ্চ লোড এবং উচ্চ টর্কের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য সুইং ড্রাইভগুলি পছন্দ।
