পণ্যের বিবরণ:
|
| মডেল: | 9 ইঞ্চি | গিয়ার অনুপাত: | 61:1 |
|---|---|---|---|
| আবেদন: | সামঞ্জস্যযোগ্য মাউন্ট বন্ধনী | উৎপত্তি স্থল: | চাংঝো, চীন |
| ড্রাইভার: | হল সেন্সর গিয়ার মোটর | স্থাপন: | উল্লম্ব |
| রঙ: | অনুরোধ হিসাবে | নেতিবাচক প্রতিক্রিয়া: | 0.15° |
| বিশেষভাবে তুলে ধরা: | রিভার্স সেল্ফ লকিং স্লিউ রিং ড্রাইভ,হল সেন্সর ওয়ার্ম গিয়ার স্লিউইং রিং,রিভার্স সেলফ লকিং ওয়ার্ম স্লিউ ড্রাইভ |
||

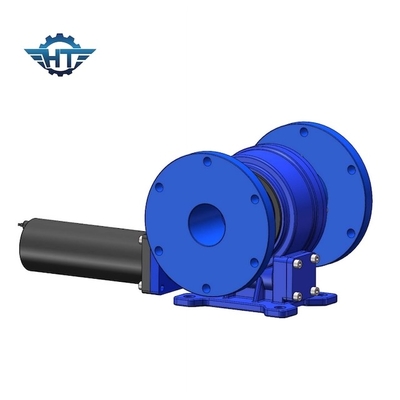

সামঞ্জস্যযোগ্য মাউন্ট বন্ধনীর জন্য 9 ইঞ্চি রিভার্স সেলফ লকিং ওয়ার্ম গিয়ার স্লিউইং রিং
স্ব-লকিং ওয়ার্ম গিয়ার স্লিউইং রিং বর্ণনা
রোটারি ওয়ার্ম গিয়ার ড্রাইভের একটি স্বতন্ত্র বৈশিষ্ট্য হল স্ট্যাটিক স্ব-লকিং এবং গতিশীল স্ব-লকিংয়ের মধ্যে বৈশিষ্ট্য।যখন স্টার্টআপ দক্ষতা ηA ≤ 0.5, স্ট্যাটিক স্ব-লকিং বিদ্যমান।এই সময়ে, স্লিউইং বিয়ারিং ঘোরানোর মাধ্যমে কীট চালানো অসম্ভব।কখনও কখনও, এই স্ব-লক কিছু বাহ্যিক শক্তি যেমন বাহ্যিক কম্পনের দ্বারা অবৈধ হতে পারে।এই সময়ে, ঘূর্ণমান স্লিউইং বিয়ারিং দ্বারা কীট চালিত হতে পারে।যখন অপারেটিং যান্ত্রিক দক্ষতা η ≤ 0.5, তখন হেলিক্স কোণ γm=2.5°~4°, যা গতিশীল স্ব-লকিং (অর্থাৎ চলাচলের সময় স্বয়ংক্রিয় লকিং) অর্জন করতে পারে, যা যোগাযোগের চাপ এবং ঘর্ষণের উপর নির্ভর করে অর্জন করা যেতে পারে। দাঁতের পৃষ্ঠ।
অনেক ড্রাইভ সিস্টেমে, স্ব-লকিং খুবই গুরুত্বপূর্ণ।সাধারণভাবে, অতিরিক্ত ব্রেক বা ব্লক ব্যবহার করা সবচেয়ে সাধারণ পদ্ধতি।স্ব-লকিং গিয়ারগুলি ব্রেকগুলির ভূমিকাকে সম্পূর্ণরূপে প্রতিস্থাপন করতে পারে না।রোটারি ওয়ার্ম গিয়ার ড্রাইভটি স্ট্যাটিক স্ব-লকিং।কিছু বিশেষ ক্ষেত্রে, যেমন ভূমিকম্পে, স্ব-লকিং এখনও কার্যকর হয় যখন বিপরীত ঘূর্ণনের প্রবণতা থাকে।ওয়ার্ম গিয়ারের স্ব-লকিং বৈশিষ্ট্যের কারণে আমাদের স্লিউইং ড্রাইভে বিপরীত স্ব-লক করার বৈশিষ্ট্য রয়েছে।এই বৈশিষ্ট্যটি হোস্ট অপারেটিং এবং নিরাপত্তা ফ্যাক্টরের স্থায়িত্বকে ব্যাপকভাবে বৃদ্ধি করে।ঐতিহ্যবাহী সুইং পণ্যের তুলনায়, স্লিউইং ড্রাইভ গিয়ারবক্স ইনস্টল করা সহজ, রক্ষণাবেক্ষণ করা সহজ এবং যথেষ্ট ইনস্টলেশন স্থান সংরক্ষণ করে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
সুবিধাদি
1. slewing রিং উপর ভিত্তি করে শক্তিশালী উল্টানো মুহূর্ত
2. এনভেলপিং ওয়ার্ম ড্রাইভ গ্রহণ করুন
3. মাল্টি দাঁত পরিচিতি ব্যবহার করার জন্য বড় লোড ড্রাইভ
4. ভাল স্ট্যাটিক স্ব-লকিং ফাংশন
