পণ্যের বিবরণ:
|
| মডেল: | 5 ইঞ্চি | গিয়ার অনুপাত: | 37:1 |
|---|---|---|---|
| দক্ষতা: | 40% | টাইপ: | এসই মডেল |
| আবেদন: | তির্যক একক ট্র্যাকার | OEM পরিষেবা: | উপলব্ধ |
| উৎপত্তি স্থল: | চাংঝো, চীন | ড্রাইভার: | 24V, 12V গিয়ার মোটর |
| বিশেষভাবে তুলে ধরা: | তির্যক ট্র্যাকিং সিস্টেম ওয়ার্ম স্লিউ ড্রাইভ,ওয়ার্ম স্লিউ ড্রাইভ 800 Nm SE5,800 Nm হাইড্রোলিক ওয়ার্ম ড্রাইভ |
||

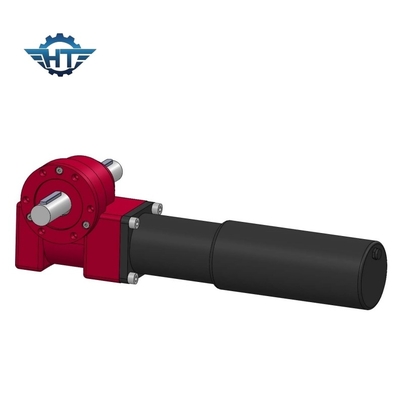

তির্যক একক অক্ষ ট্র্যাকিং সিস্টেমের জন্য SE 5 ইঞ্চি অনুভূমিক স্লিউ বিয়ারিং গিয়ারবক্স
অনুভূমিক স্লিউ বিয়ারিং
মূল উপাদানটি বেশ কয়েকটি বিয়ারিং গ্রহণ করে, এটি একই সময়ে অক্ষীয় বল, রেডিয়াল বল এবং টিল্টিং টর্ক সহ্য করতে পারে।স্লিউ ড্রাইভটি ইনস্টল করা সহজ, রক্ষণাবেক্ষণ করা সহজ এবং ইনস্টলেশনের স্থান অনেক বেশি পরিমাণে সংরক্ষণ করে।পণ্যটি ব্যাপকভাবে ভারী-শুল্ক ফ্ল্যাট পরিবহন যানবাহন, কন্টেইনার ক্রেন, গাড়ি ক্রেন সহ, বায়বীয় যানবাহন, সৌর জেনারেটর সিস্টেম যেমন দিনের মতো নির্মাণ যন্ত্রপাতি এবং নতুন শক্তি ক্ষেত্রগুলিতে ব্যবহার করা যেতে পারে।
সুবিধাদি
1. ঘূর্ণন 360 ডিগ্রী
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটরের সংযোগ
3. ইনস্টলেশনের সময়, গিয়ারিং ক্লিয়ারেন্স সামঞ্জস্য করার প্রয়োজন নেই;এটি ইতিমধ্যে কারখানার আগে প্রযোজক দ্বারা সেট করা হয়েছে
4. সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
5. যুক্তিযুক্ত স্থান ব্যবহার
6. গিয়ার স্ব-লক করা হয়;তাই একটি ব্রেক প্রয়োজন হয় না
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ |
204 |
অ্যাপ্লিকেশন
ফ্ল্যাট একক অক্ষ ট্র্যাকিং বন্ধনী
সমতল একক-অক্ষ ট্র্যাকিং বন্ধনী একটি অনুভূমিক অক্ষের চারপাশে সূর্যের ঘূর্ণন ট্র্যাকিং বন্ধনীকে বোঝায়।এই অনুভূমিক অক্ষ উত্তর-দক্ষিণ দিক বা পূর্ব-পশ্চিম দিকে হতে পারে।উত্তর-দক্ষিণ দিকে বিদ্যুৎ উৎপাদন বেশি হয়, তাই সমতল একক-অক্ষ ট্র্যাকিং বন্ধনীর অক্ষ সাধারণত উত্তর-দক্ষিণ দিকে হয়।
তির্যক অক্ষীয় ট্র্যাকিং বন্ধনী
ঝোঁকযুক্ত একক-অক্ষ ট্র্যাকিং বন্ধনীটি এমন একটি বন্ধনীকে বোঝায় যা একটি উত্তর-দক্ষিণ বাঁকযুক্ত অক্ষের চারপাশে সূর্যকে ঘোরে এবং ট্র্যাক করে।মাঝারি এবং উচ্চ অক্ষাংশে, সমতল একক-অক্ষ ট্র্যাকিং সিস্টেমের সাথে তুলনা করে, ঝোঁকযুক্ত একক-অক্ষ ট্র্যাকিং সিস্টেমের শক্তি উৎপাদন ব্যাপকভাবে উন্নত করা হয়েছে।অবশ্যই, যেহেতু ঘূর্ণন অক্ষটি বাঁকযুক্ত, তাই আনত একঅক্ষীয় ট্র্যাকিং বন্ধনীর দামও সমতল অক্ষীয় বন্ধনীর চেয়ে বেশি।
আজিমুথ একক অক্ষ ট্র্যাকিং বন্ধনী
আজিমুথ একক-অক্ষ ট্র্যাকিং বন্ধনীটিকে ঘূর্ণায়মান বেসে ইনস্টল করা একটি নির্দিষ্ট বন্ধনী হিসাবে বিবেচনা করা যেতে পারে।যখন এই বন্ধনীটি ট্র্যাক করা হয়, তখন বর্গাকার অ্যারে এবং অনুভূমিক সমতলের মধ্যে কোণ অপরিবর্তিত থাকে, কিন্তু বর্গক্ষেত্র অ্যারের আজিমুথ কোণ পরিবর্তিত হয়।
ডুয়াল অক্ষ ট্র্যাকিং বন্ধনী
দ্বৈত-অক্ষ ট্র্যাকিং বন্ধনীটিকে একটি বন্ধনী হিসাবে গণ্য করা যেতে পারে যার প্রবণতা স্বয়ংক্রিয়ভাবে ঘূর্ণায়মান বেসে মাউন্ট করা যায়।তথাকথিত দ্বৈত অক্ষের অর্থ হল বন্ধনী দুটি স্বাধীন অক্ষ বরাবর ঘুরতে পারে।সাধারণত, একটি অক্ষ বন্ধনীর অজিমুথ কোণকে অবাধে ঘোরাতে দেয় এবং অন্য অক্ষটি বন্ধনীর বাঁক কোণকে অবাধে ঘোরাতে দেয়।এইভাবে, দ্বৈত-অক্ষ ট্র্যাকিং বন্ধনী সর্বদা সূর্যের রশ্মির সাথে ঋজু থাকতে পারে, যা সমস্ত ট্র্যাকিং বন্ধনীর সর্বোচ্চ শক্তি উৎপাদন।
