পণ্যের বিবরণ:
|
| উপাদান: | QT | টাইপ: | কৃমি এবং কৃমি চাকা |
|---|---|---|---|
| জীবন সময়: | 30 বছর | আবেদন: | দ্বৈত অক্ষ সৌর ট্র্যাকার |
| গিয়ার অনুপাত: | 57 | আবদ্ধ হাউজিং: | হ্যাঁ |
| নেতিবাচক প্রতিক্রিয়া: | 0.1 ডিগ্রির কম | কার্যক্ষমতা: | 40% |
| বিশেষভাবে তুলে ধরা: | slewing ring drive,small slew drive |
||

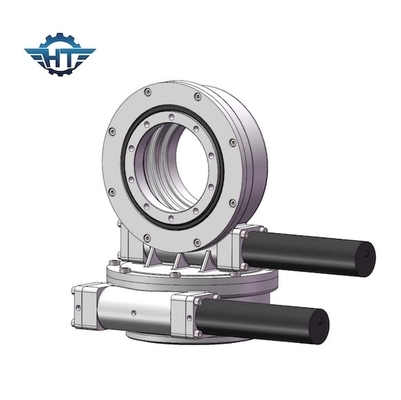

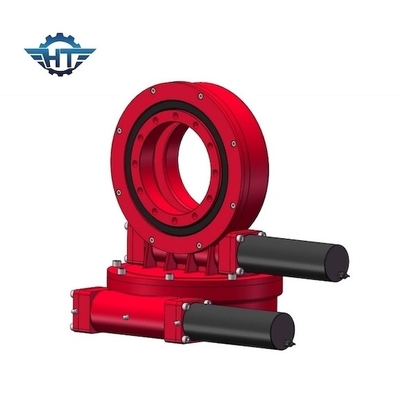

সৌর ট্র্যাকিং সিস্টেমের জন্য QT উপাদান ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ হোল্ডিং টর্ক 13 KNm
ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ বর্ণনা
ডুয়াল-অক্ষ সোলার ট্র্যাকারের জন্য SDE7 স্লিউইং ড্রাইভ
ব্র্যান্ড নাম: HT
মডেল নম্বর: SDE3A
শর্ত: নতুন
বিক্রয়োত্তর পরিষেবা সরবরাহ করা হয়েছে: বিদেশে পরিষেবা মেশিনের জন্য প্রকৌশলী উপলব্ধ
আউটপুট টর্ক: 2000 Nm
কাত মোমেন্ট টর্ক: 13500 N,m
হোল্ডিং টর্ক: 13200 Nm
অক্ষীয় রেটিং: 34 KN
রেডিয়াল রেটিং: 58 KN
গিয়ার অনুপাত: 57:1
ট্র্যাকিং যথার্থতা: ≤ 0.1°
মোটর: 12V, 24V, DC মোটর, 380V, 220V AC মোটর
নেট ওজন: 56 কেজি
ডেলিভারি সময়: অর্ডার নিশ্চিত এবং পেমেন্ট প্রাপ্তির 15 কার্যদিবসের মধ্যে।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ |
705 কেজি
|
অ্যাপ্লিকেশন
ডুয়াল-অ্যাক্সিস স্লুইং ড্রাইভের জন্য সবচেয়ে সাধারণ স্লিউইং ড্রাইভ অ্যাপ্লিকেশন হল ডুয়াল-অক্ষ সোলার ট্র্যাকার, যেমন হেলিওস্ট্যাট এবং ঘনীভূত ফটোভোলটাইকস (CPV), এবং স্যাটেলাইট বা রাডার ডিশ।অন্যান্য অ্যাপ্লিকেশনের মধ্যে রয়েছে স্বয়ংচালিত লিফট, রোবোটিক আর্ম পজিশনার এবং স্টেজ ইকুইপমেন্ট।
SDE ডুয়াল-অ্যাক্সিস পজিশনার স্পেসিফিকেশন
1) সৌর ট্র্যাকারের আপেক্ষিক ঘূর্ণন অংশগুলির জন্য ব্যাপকভাবে ব্যবহৃত SDE সিরিজ স্লিউইং ড্রাইভ।
2) সৌর PV এবং সৌর এর ডুয়াল অক্ষ ট্র্যাকার
SDE ডুয়াল-অ্যাক্সিস স্লিউইং ড্রাইভগুলি সুনির্দিষ্ট 3D অবস্থানের 30 বছরের ফিল্ড লাইফের জন্য নিশ্চিত।SDE ড্রাইভগুলি একটি একক ড্রাইভে একটি দক্ষ এবং নির্ভরযোগ্য সমাধান তৈরি করে।আমরা ফিল্ড লাইফকে সর্বাধিক করার জন্য ISO 9001, CE সার্টিফিকেশন দ্বারা সেট করা মানগুলি ব্যবহার করে আমাদের সমস্ত উপাদান এবং কাঁচামালের যোগ্যতা অর্জন করি৷
