পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo, QT | মডেল: | SDE 7 |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | আউটপুট টর্ক: | 0.8 kNm |
| জিভ ধরে: | 6 kNm | কাত টর্ক: | 9.2 kNm |
| দক্ষতা: | 40% | রঙ: | RAL ভিত্তিক |
| বিশেষভাবে তুলে ধরা: | slewing ring drive,worm drive motor |
||

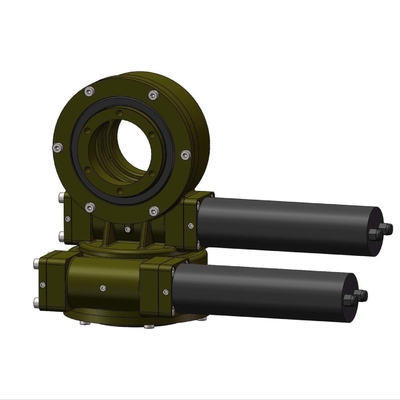

ডুয়াল এক্সিস ট্র্যাকিং স্যাটেলাইট অ্যান্টেনা এবং সিএসপির জন্য কাস্টমাইজড এসডিই স্লিউ ড্রাইভ গিয়ারবক্স
স্লিউ ড্রাইভ গিয়ারবক্স বর্ণনা
Hangtuo এর slewing ড্রাইভকিছু সম্পূর্ণ খুচরা যন্ত্রাংশ সহ হাউজিং, স্লিয়িং বিয়ারিং, সিলিং, এনভেলপিং ওয়ার্ম দিয়ে গঠিত।আমরা ইলেকট্রনিক মোটর এবং হাইড্রোলিক মোটরও তৈরি করতে পারি যা স্লুইং ড্রাইভের জন্য ব্যবহৃত হয়, যা ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিপরীত দিকে ঘোরাতে পারে।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরম্যান্স পরামিতি | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
টিল্টিং টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
সুবিধা
1. slewing রিং উপর ভিত্তি করে শক্তিশালী উল্টানো মুহূর্ত
2. এনভেলপিং ওয়ার্ম ড্রাইভ গ্রহণ করুন
3. মাল্টি দাঁত পরিচিতি ব্যবহার করার জন্য বড় লোড ড্রাইভ
4. ভাল স্ট্যাটিক স্ব-লকিং ফাংশন
অ্যাপ্লিকেশন
হ্যাংটুওর ডুয়াল-অক্ষ স্লিউইং ডিভাইসটি টর্ক তৈরি করতে দুটি স্বাধীন এবং পৃথক অক্ষের চারপাশে ঘোরাতে পারে, যার ফলে স্থিতিশীল এবং উচ্চ-নির্ভুলতা সংক্রমণের বিস্তৃত পরিসর অর্জন করা যায়।অ্যাপ্লিকেশনের মধ্যে রয়েছে সৌর ট্র্যাকার, হেলিওস্ট্যাট, ঘনীভূত ফটোভোলটাইকস (সিপিভি), এবং স্যাটেলাইট এবং রেডিও অ্যান্টেনা।
