পণ্যের বিবরণ:
|
মডেল: | VE9 | গিয়ার অনুপাত: | 61:1 |
---|---|---|---|
আবেদন: | সৌরশক্তি | উৎপত্তি স্থল: | চাংঝো, চীন |
ড্রাইভার: | প্ল্যানেটারি গিয়ারবক্স | সনদপত্র: | ISO9001, CE |
রঙ: | অনুরোধ হিসাবে | নেতিবাচক প্রতিক্রিয়া: | ≤0.1° |
বিশেষভাবে তুলে ধরা: | 130 KN স্লুইং বিয়ারিং ড্রাইভ,প্ল্যানেটারি গিয়ারবক্স স্লিউইং বিয়ারিং ড্রাইভ,130 কেএন এনক্লোজড স্লুইং ড্রাইভ |

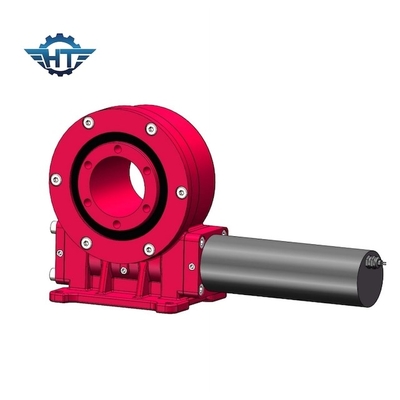

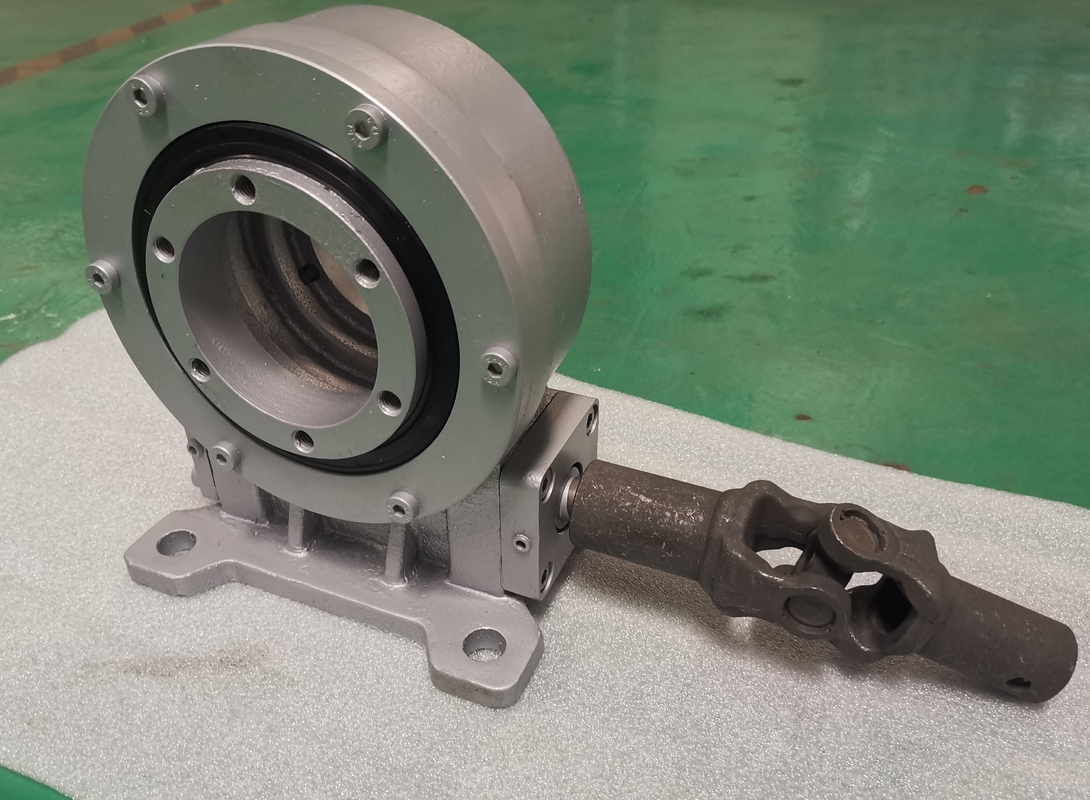

61/1 অনুপাত সৌর ট্র্যাকারের জন্য বদ্ধ ঘরের সাথে উল্লম্ব কৃমি গিয়ার স্লিউইং বিয়ারিং
ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
স্লিউইং ড্রাইভে কৃমি দ্বারা চালিত একটি রেডিয়াল গিয়ার রয়েছে।গিয়ারের দাঁতগুলি কীটের খাঁজের সাথে মিলিত হয় এবং কীটটি ঘুরলে গিয়ারটিও ঘুরে যায়।বিভিন্ন স্লিউইং ড্রাইভের সাধারণ বৈশিষ্ট্যগুলির মধ্যে একটি ঘন্টা গ্লাস-আকৃতির কীট অন্তর্ভুক্ত থাকতে পারে, যা প্রায়শই আরও দক্ষ হিসাবে বিবেচিত হয় কারণ গিয়ারে একাধিক দাঁত একবারে নিযুক্ত হতে পারে।অন্যান্য বৈশিষ্ট্যগুলির মধ্যে একটি প্রতিরক্ষামূলক ঘের অন্তর্ভুক্ত থাকতে পারে যা প্রক্রিয়াগুলিকে পরিষ্কার রাখার জন্য বোঝানো হয়, আমাদের স্লুইং ড্রাইভগুলি হল IP66৷মোটর বা ড্রাইভিং উপাদান, যেমন একটি বায়ু টারবাইনের ঘূর্ণন, এছাড়াও একটি স্লুইং ড্রাইভের নির্দিষ্ট নকশা পরিবর্তন করতে পারে।
সাধারণভাবে, বিভিন্ন স্লিউইং ড্রাইভের উদ্দেশ্য হল অক্ষীয় আন্দোলনকে রেডিয়াল আন্দোলনে পরিবর্তন করা।কীটের উপর থ্রেডের সংখ্যা এবং গিয়ারে দাঁতের সংখ্যার উপর নির্ভর করে, অক্ষীয় বলের গতি এবং শক্তি একটি নির্দিষ্ট র্যাডিকাল শক্তিতে রূপান্তরিত হবে।অ্যাপ্লিকেশানের উপর নির্ভর করে, একটি স্লিউইং ড্রাইভ টর্ককে প্রশস্ত করার জন্য কার্যকর হতে পারে যা একটি প্রক্রিয়া ঘোরে।
VE9 Slewing ড্রাইভের প্রযুক্তিগত পরামিতি
মডেল: | VE9 | উৎপত্তি স্থল | চাংঝো, চীন |
ব্র্যান্ড | হ্যাংটুও | টাইপ | ঘিরা |
উপাদান | 42CrMo, 50Mn | আউটপুট টর্ক | 4300 Nm |
টিল্টিং মোমেন্ট টর্ক | 16 K Nm | জিভ ধরে | 27.2 K Nm |
স্ট্যাটিক অক্ষীয় রেটিং | 60 KN | স্ট্যাটিক রেডিয়াল রেটিং | 130 KN |
গতিশীল অক্ষীয় রেটিং | 30 KN | ডায়নামিক রেডিয়াল রেটিং | 65 KN |
গিয়ার অনুপাত | 61:1 | দক্ষতা | 40% |
VE মডেল পারফরমেন্স প্যারামিটার
VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
মডেল |
উৎপাদনের হার টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
কাত টর্ক (Nm) |
অক্ষীয় লোড (kN) |
রেডিয়াল লোড (kN) |
অনুপাত | দক্ষতা | যথার্থতা | আইপি | কাজের গতি (℃) |
স্ব- লকিং |
ওজন (কেজি) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | হ্যাঁ | 12 |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | হ্যাঁ | 18 |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | হ্যাঁ | 32 |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | হ্যাঁ | 28 |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | হ্যাঁ | 52 |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | হ্যাঁ | 65 |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | হ্যাঁ | ৮৮ |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | হ্যাঁ | 135 |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | হ্যাঁ | 192 |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | হ্যাঁ | 251 |
প্যাকিং এবং শিপিং
পাতলা পাতলা কাঠের ক্ষেত্রে দৃঢ়, পাতলা পাতলা কাঠের বাক্সে পাতলা পাতলা কাঠের তৃণশয্যা উপর বসা.
আপনার চাহিদার সাথে সামঞ্জস্য করুন।
ডেলিভারি সময়: পণ্য স্টক থাকলে সাধারণত 5-10 দিন।পণ্য স্টক না থাকলে 20-45 দিন।এটি পরিমাণ অনুযায়ী হয়।
প্যাকেজ: সাধারণ রপ্তানি প্যাকিং, বা আপনার অনুরোধ হিসাবে কাস্টমাইজড প্যাকিং
