পণ্যের বিবরণ:
|
| টাইপ: | আবদ্ধ ঘর slewing গিয়ার | বৈশিষ্ট্য: | সেলফ লকিং |
|---|---|---|---|
| আবেদন: | পিভি মাউন্টিং বন্ধনী সোলার ট্র্যাকার | মোটর: | Stepper মোটর |
| রঙ: | অনুরোধ হিসাবে | দক্ষতা: | 40% |
| আইপি গ্রেড: | IP66 | অনুপাত: | 61:1 |
| বিশেষভাবে তুলে ধরা: | 84*84 টিউব এনক্লোজড স্লুইং ড্রাইভ,পিভি ওয়ার্ম গিয়ার স্লুইং ড্রাইভ,পিভি স্লিউইং ড্রাইভ মোটর |
||

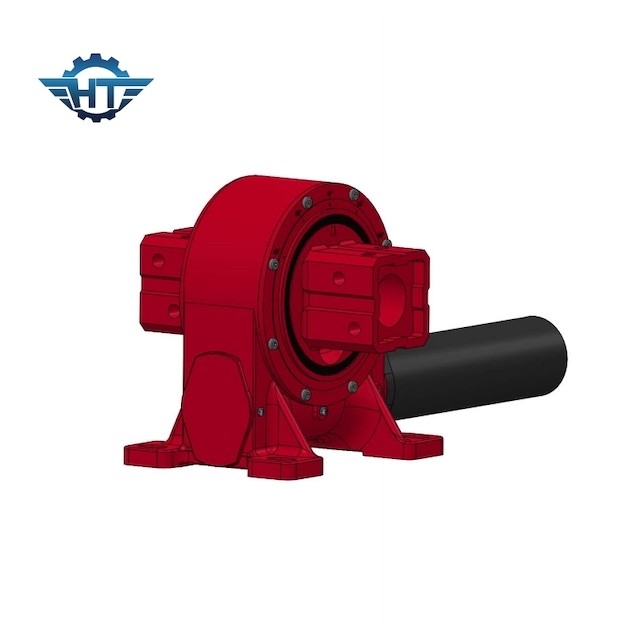

VE9 84*84 টিউব সাইজ ওয়ার্ম গিয়ার পিভি মাউন্টিং ব্র্যাকেট সোলার ট্র্যাকারের জন্য স্লিউইং গিয়ার
Slewing ড্রাইভ বিবরণ
ট্র্যাকিং সিস্টেম ডিজাইনে প্রধান বডি স্কয়ার টিউবগুলির ক্রমবর্ধমান চাহিদা মেটাতে, আমাদের উল্লম্ব স্লিউইং ড্রাইভগুলি বিভিন্ন বর্গাকার টিউব আকারে উপলব্ধ যা বিভিন্ন গ্রাহকদের বিভিন্ন অ্যাপ্লিকেশনের মধ্যে কিছু বড় কাজ করতে সহায়তা করে৷সোলার ট্র্যাকিং সিস্টেমে সুইং আর্ম রোটেশন থেকে শুরু করে ক্রেন, উইন্ড টারবাইন এবং স্লিউইং ড্রাইভ ইতিমধ্যেই অনেক মেশিনিং প্রক্রিয়ার একটি অবিচ্ছেদ্য অংশ।
বিশেষ করে উল্লম্ব নকশা হ্যাংটু স্লিউইং ড্রাইভের সবচেয়ে বড় হাইলাইট।উল্লম্ব নকশা প্রধানত সৌর ট্র্যাকিং সিস্টেমের জন্য ব্যবহৃত হয়.নতুন ওয়ার্ম গিয়ার গঠন একক-অক্ষ সোলার ট্র্যাকিং সিস্টেম বন্ধনীর জটিল কাঠামোকে সরল করে এবং পুরো সিস্টেমের খরচ কমিয়ে দেয়।উল্লম্ব নকশা সৌর ট্র্যাকার বাজারে আরও প্রতিযোগিতামূলক ভূমিকা পালন করে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
Slewing ড্রাইভ অ্যাপ্লিকেশন
একক-অক্ষ স্লিউইং ড্রাইভের জন্য সবচেয়ে সাধারণ স্লিউইং ড্রাইভ অ্যাপ্লিকেশন হল সোলার ট্র্যাকার, যার মধ্যে একক-অক্ষ ট্র্যাকিং সিস্টেম, ডুয়াল-অক্ষ ট্র্যাকিং সিস্টেম এবং একক-অক্ষ সিস্টেমের মধ্যে রয়েছে ফ্ল্যাট একক-অক্ষ সিস্টেম, বাঁকানো একক-অক্ষ সিস্টেম এবং ঢালু একক সিস্টেম। - অক্ষ সিস্টেম।ফটোথার্মাল হেলিওস্ট্যাটস, ফ্রেসনেল, ট্রফ ফটোথার্মাল (সিএসপি) এবং ঘনীভূত ফটোভোলটাইক্স (সিপিভি) এর মতো ফটোথার্মাল সিস্টেমের অ্যাপ্লিকেশনও রয়েছে।এছাড়াও, স্লুইং ড্রাইভগুলি অন্যান্য ঐতিহ্যবাহী শিল্প, স্যাটেলাইট বা রাডার অ্যান্টেনাগুলিতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, অন্যান্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে গাড়ির লিফট, রোবোটিক আর্ম পজিশনার এবং স্টেজ সরঞ্জাম, কয়েকটি নাম।
