পণ্যের বিবরণ:
|
| মডেল নম্বার: | SE14 | জিভ ধরে: | 54200 Nm |
|---|---|---|---|
| কাত টর্ক: | 68000 Nm | আউটপুট টর্ক: | 6550 Nm |
| স্ট্যাটিক অক্ষীয় লোড: | 680 kN | স্ট্যাটিক র্যাডিকাল লোড: | 230 kN |
| কাঁচামাল: | 50Mn, 42CrMo | ওজন: | 63 কেজি |
| বিশেষভাবে তুলে ধরা: | 63 কেজি এনক্লোজড স্লুইং ড্রাইভ,মেকানিক্যাল ইঞ্জিনিয়ারিং এনক্লোজড স্লুইং ড্রাইভ,63 কেজি ওয়ার্ম গিয়ার স্লিউ ড্রাইভ |
||

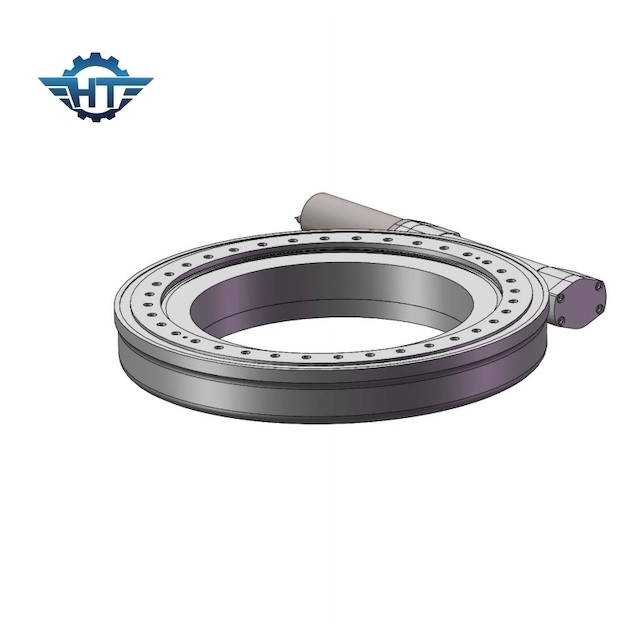

ওপেন ফিল্ড সোলার ট্র্যাকারের জন্য বদ্ধ হাউজিং সহ ওয়ার্ম গিয়ার হাইড্রোলিক স্লিউ গিয়ারবক্স
হাইড্রোলিক স্লিউ গিয়ারবক্স বর্ণনা
স্ট্যান্ডার্ড স্লিউ ড্রাইভগুলি একটি খোলা হাউজিং এর সাথে লাগানো থাকে যখন একটি খোলা হাউজিং অংশগুলিকে একটি ভাল আইপি রেটিং দিতে ব্যর্থ হয়।Hangtuo এর স্লিউইং ড্রাইভগুলি আবদ্ধ হাউজিং এর সাথে রয়েছে যা স্লিউইং ড্রাইভকে একটি IP66 ইনগ্রেস সুরক্ষা প্রদান করে।এটি slewing ড্রাইভ কঠোর পরিবেশে কাজ করা যেতে পারে সাহায্য করে.আমাদের স্লিউইং ড্রাইভে স্ব-লকিং ঘন্টা গ্লাস ওয়ার্ম শ্যাফ্টের বৈশিষ্ট্য রয়েছে।একবার পাওয়ার সোর্স ইনপুটটি নিরপেক্ষ অবস্থায় ফেরত গেলে, ওয়ার্ম শ্যাফ্ট লোডটিকে কোনো বাহ্যিক ব্রেকিং ডিভাইসের প্রয়োজন ছাড়াই অবস্থানে লক করবে।আমি
এসই মডেল পারফরমেন্স প্যারামিটার
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (kN.m) |
অধিষ্ঠিত টর্ক (kN.m) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা | যথার্থতা (ডিগ্রী) |
আইপি | কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 105 |
| 21" | 18000 | 203 | ৮১ | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 149 |
| 25" | 18000 | 271 | ৮৯ | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 204 |
অ্যাপ্লিকেশন
স্লুইং ড্রাইভগুলি যান্ত্রিক প্রকৌশল, খননকারী, অ্যান্টেনা সিস্টেম, চিকিৎসা সরঞ্জাম শিল্প, সামরিক, অফশোর প্রযুক্তি, রেলওয়ে যানবাহনে পোর্ট ক্রেন, জাহাজের ডেক ক্রেন, ট্রাক ক্রেন এবং নির্মাণ ক্রেনগুলিতে ব্যবহৃত গুরুত্বপূর্ণ কাঠামোগত এবং সংযোগকারী উপাদান হিসাবে ব্যবহার করা যেতে পারে।টেলিস্কোপ, টানেল বোরিং মেশিন, ট্রেলার, উইন্ড টারবাইন, সৌর শক্তি এবং বিমান চালনা এবং মহাকাশ।
