পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SE21" |
|---|---|---|---|
| গিয়ার অনুপাত: | 125:1 | রেট আউটপুট টর্ক: | 16 kNm |
| কাত টর্ক: | 205 kNm | দক্ষতা: | 40% |
| রঙ: | RAL 9006 | সীল টাইপ: | NBR+PVC, FB প্রকার |
| বিশেষভাবে তুলে ধরা: | এনবিআর পিভিসি সীল ঘেরা স্লুইং ড্রাইভ,সোলার ট্র্যাকিং সিস্টেমের জন্য স্লুইং ড্রাইভ 21 ইঞ্চি,21 ইঞ্চি ওয়ার্ম গিয়ার স্লিউইং রিং |
||

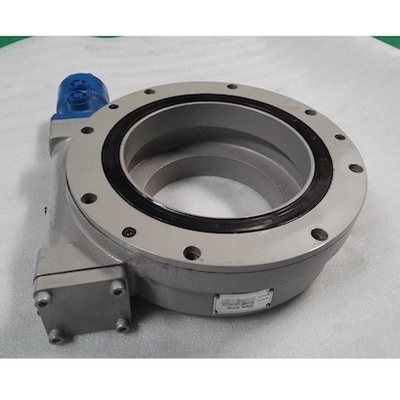

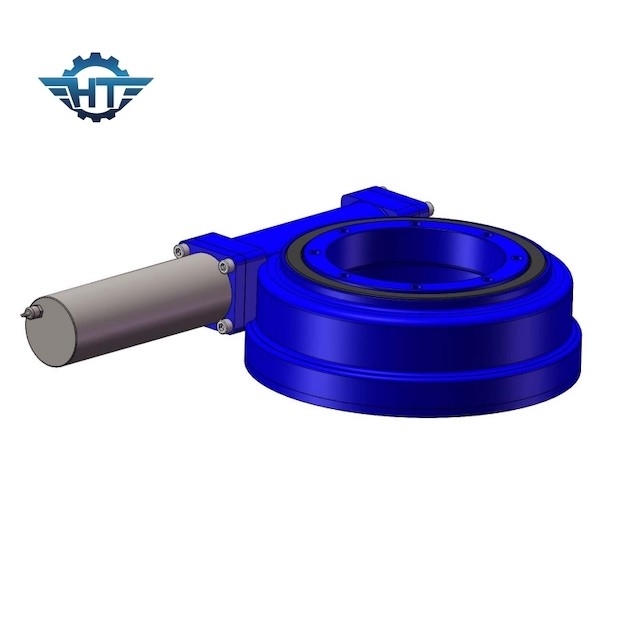

বদ্ধ ওয়ার্ম গিয়ার স্লিউইং রিং ড্রাইভ, অটোমেশন রোবোটিক্সের জন্য 21 ইঞ্চি বিগ সাইজ
আবদ্ধ ওয়ার্ম গিয়ার স্লিউইং রিং ড্রাইভের বিবরণ
আবদ্ধ womr গিয়ার স্লিউইং রিং ড্রাইভ একটি বড় ট্রান্সমিশন অনুপাত পেতে পারে, স্তব্ধ অ্যাক্সেল তির্যক গিয়ার মেকানিজমের তুলনায় আরও কমপ্যাক্ট।লাইন যোগাযোগের জন্য দুই চাকা মেশিং দাঁত পৃষ্ঠের সাথে, এর ভারবহন ক্ষমতা স্তম্ভিত অ্যাক্সেল তির্যক গিয়ার প্রক্রিয়ার চেয়ে অনেক বেশি।ওয়ার্ম ড্রাইভ সর্পিল ট্রান্সমিশনের সমতুল্য, এটি মাল্টি-টুথ মেশিং ট্রান্সমিশন, তাই ট্রান্সমিশনটি মসৃণ, কম শব্দ।এবং এটি স্ব-লকিং, যখন কীটের গাইড কোণ মেশিং দাঁতের মধ্যে সমতুল্য ঘর্ষণ কোণের চেয়ে কম হয়, তখন প্রক্রিয়াটিতে স্ব-লক করার বৈশিষ্ট্য রয়েছে;এটি রিভার্স সেলফ-লকিং অনুধাবন করতে পারে, অর্থাৎ, কৃমি চাকা চালানোর জন্য শুধুমাত্র কীট।এই বৈশিষ্ট্যের সাথে, ভারী যন্ত্রপাতিতে ব্যবহৃত কৃমি প্রক্রিয়াটি একটি সুরক্ষা সুরক্ষা ভূমিকা পালন করতে পারে।
SE21 প্রযুক্তিগত পরামিতি
উৎপত্তি স্থান: জিয়াংসু, চীন (মেইনল্যান্ড)
ব্র্যান্ড নাম: Hangtuo
স্ট্যাটিক অক্ষীয় রেটিং: 1600 KN
স্ট্যাটিক রেডিয়াল রেটিং: 640 KN
গতিশীল অক্ষীয় রেটিং: 385 KN
ডায়নামিক রেডিয়াল রেটিং: 335 KN
শর্ত: নতুন
আউটপুট টর্ক: 16 kNm
গিয়ার অনুপাত: 125:1
কাত মোমেন্ট টর্ক: 205 KN.m
হোল্ডিং টর্ক: 105 KN.m
মোটর: 125CC,160CC,200CC জলবাহী মোটর
বিক্রয়োত্তর পরিষেবা সরবরাহ করা হয়েছে: বিদেশে পরিষেবা মেশিনের জন্য প্রকৌশলী উপলব্ধ
এসই মডেল পারফরমেন্স প্যারামিটার
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (kN.m) |
অধিষ্ঠিত টর্ক (kN.m) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা | যথার্থতা (ডিগ্রী) |
আইপি | কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 105 |
| 21" | 18000 | 203 | ৮১ | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 149 |
| 25" | 18000 | 271 | ৮৯ | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 204 |
অ্যাপ্লিকেশন
হ্যাংটুও স্লিউইং ড্রাইভ এবং স্লিউইং বিয়ারিং/রিং নির্মাণ সরঞ্জাম এবং অটোমেশন রোবোটিক্স সিস্টেমের জন্য ব্যবহার করা যেতে পারে, যেমন ট্রাক মাউন্ট করা ক্রেন, অফশোর কার্নেস, খননকারী।
