পণ্যের বিবরণ:
|
| টাইপ: | আবদ্ধ SE সিরিজ | আবেদন: | গাড়ী হোল্ডিং প্ল্যাটফর্ম |
|---|---|---|---|
| ড্রাইভার: | হাইড্রোলিক মোটর | আইপি গ্রেড: | IP66, IP65 |
| রঙ: | অনুরোধ হিসাবে | কার্যক্ষমতা: | 40% |
| মডেল: | SE9 ইঞ্চি | অনুপাত: | 61:1 |
| বিশেষভাবে তুলে ধরা: | IP65 ওয়ার্ম গিয়ার স্লিউইং রিং,ওয়ার্ম গিয়ার স্লিউইং রিং 380V,IP65 স্লিউইং বিয়ারিং ড্রাইভ |
||

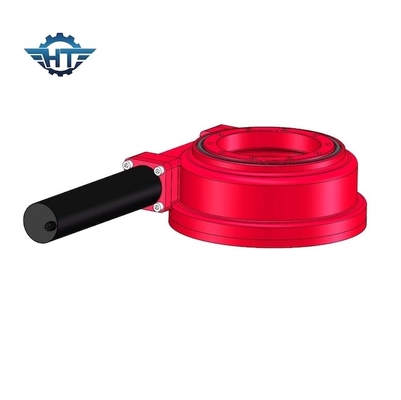

কার হোল্ডিং প্ল্যাটফর্ম ঘোরানোর জন্য হাইড্রোলিক মোটর সহ IP66 ঘেরা স্লুইং ড্রাইভ
আবদ্ধ Slewing ড্রাইভ বিবরণ
একই গিয়ারবক্স থেকে লোড-হোল্ডিং এবং ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন উভয় প্রয়োজন পরিস্থিতিতে জন্য স্লুইং ড্রাইভ উপযুক্ত।সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে সোলার ট্র্যাকার, উইন্ড টারবাইন, স্যাটেলাইট এবং রাডার ডিশ, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি সরঞ্জাম, হাইড্রোলিক সরঞ্জাম সংযুক্তি, তেল সরঞ্জাম সরঞ্জাম, টায়ার হ্যান্ডলার, ডিগার এস, এবং স্বয়ংচালিত লিফট।
SE7 Slewing ড্রাইভ প্রযুক্তিগত পরামিতি
| পণ্যের নাম | 43Nm 24Vdc গিয়ার মোটর সহ SE7 স্লুইং ড্রাইভ |
| আউটপুট টর্ক | 1750 Nm;1291.5 ft.lbs |
| টিল্টিং মোমেন্ট টর্ক | 10500 Nm;7749 ft.lbs |
| জিভ ধরে | 13200 Nm;9741.6 ft.lbs |
| অক্ষীয় লোড | 132 kN;29700 পাউন্ড |
| রেডিয়াল লোড | 58 kN;13050 পাউন্ড |
| মোটর বিকল্প | 380V/220V এসি মোটর;Stepper মোটর ;Brushless মোটর |
| পণ্য শৈলী | দ্বৈত অক্ষ;একক অক্ষ;CPV/HCPV;সোলার ডিশ;পরাবৃত্তীয়;সোলার টাওয়ার |
| অ্যাপ্লিকেশন বৈশিষ্ট্য | সোলার ট্র্যাকিং সিস্টেম, ইন্ডাস্ট্রিয়াল মেশিনার |
এসই মডেল পারফরমেন্স প্যারামিটার
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (kN.m) |
অধিষ্ঠিত টর্ক (kN.m) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা | যথার্থতা (ডিগ্রী) |
আইপি | কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 105 |
| 21" | 18000 | 203 | ৮১ | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 149 |
| 25" | 18000 | 271 | ৮৯ | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 204 |
মূল বৈশিষ্ট্য
1. ইন্টিগ্রেটেড স্লিউইং রিং সহ ইনস্টল করার জন্য প্রস্তুত সিস্টেম এবং বিদ্যমান অ্যাপ্লিকেশনগুলিতে সংহত করা সহজ
2. রক্ষণাবেক্ষণ খরচ কমানো
3. স্থান সংরক্ষণ ইনস্টলেশনের জন্য কম্প্যাক্ট প্যাকেজ
4. সমস্ত মান বৈদ্যুতিক মোটর এবং জলবাহী মোটর জন্য flanges সঙ্গে উপলব্ধ
5. কৃমি চালিত
6. সিল রেসওয়ে সিস্টেম
7. মডুলার নির্মাণ খুব দ্রুত পরিবর্তনের অনুমতি দেয়
8. বর্ধিত জীবন-হাউজিং যা সম্পূর্ণরূপে গিয়ারিং (গ্রীস জলাধার, দূষণ এবং যোগাযোগের বিরুদ্ধে সুরক্ষা)
9. কমপ্যাক্ট ডিজাইনে সর্বাধিক লোড ক্ষমতা
