পণ্যের বিবরণ:
|
| মডেল: | VE5 | গিয়ার অনুপাত: | 37:1 |
|---|---|---|---|
| আবেদন: | সোলার ট্র্যাকার | উৎপত্তি স্থল: | চাংঝো, চীন |
| ড্রাইভার: | প্ল্যানেটারি গিয়ার মোটর | সার্টিফিকেট: | ISO9001, CE |
| স্থাপন: | অনুভূমিক সমান্তরাল | রক্ষণাবেক্ষণ: | বিনামূল্যে |
| রঙ: | অনুরোধ হিসাবে | নেতিবাচক প্রতিক্রিয়া: | 0.15 ডিগ্রী |
| বিশেষভাবে তুলে ধরা: | উল্লম্ব কম গতির মোটর স্লিউইং ড্রাইভ,মোটর স্লিউইং ড্রাইভ ISO9001,ISO9001 বৈদ্যুতিক স্লিউ ড্রাইভ |
||

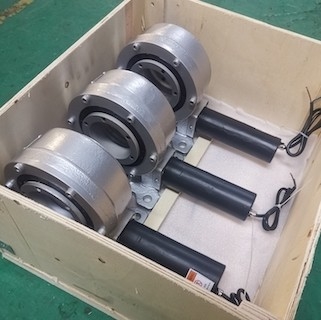

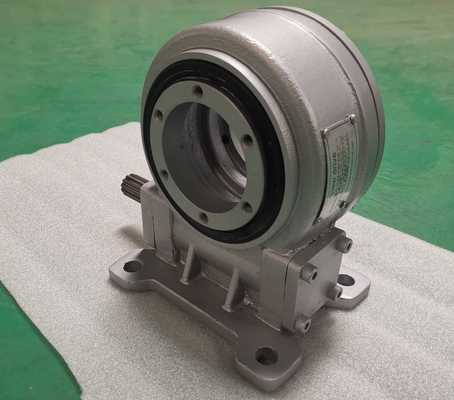

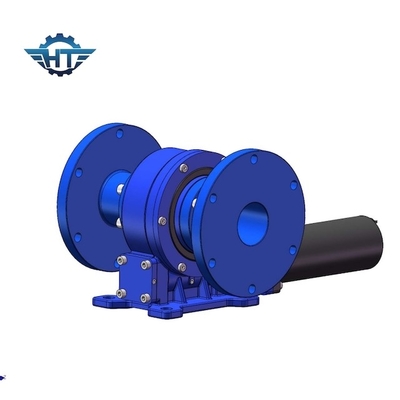

উল্লম্ব কম গতির স্লিউইং ড্রাইভ, ছোট গ্রাউন্ড মাউন্টিং সিস্টেমের জন্য IP66 5 ইঞ্চি
কম গতির স্লুইং ড্রাইভের বর্ণনা
রোটারি রিডুসার বড় অক্ষীয় বল, রেডিয়াল ফোর্স এবং টিপিং মোমেন্ট সহ্য করতে পারে এবং টার্নটেবল বা বন্ধনীটিকে অনুভূমিকভাবে এবং পিচ কোণে ঘোরাতে চালাতে পারে।মন্থরতা অর্জনের জন্য ওয়ার্ম ড্রাইভ গিয়ারের ব্যবহার।মোটর দ্বারা চালিত, কীটটি স্লিউইং বিয়ারিংয়ের বাইরের রিংটিকে ঘোরানোর জন্য চালিত করে, বাইরের রিংটি ফ্ল্যাঞ্জের মাধ্যমে টর্ক বের করে এবং স্লিউইং বিয়ারিংয়ের ভিতরের রিংটি বেসে স্থির থাকে।এটি সৌর ট্র্যাকিং বন্ধনীর কাঠামোগত নকশায় ব্যবহৃত হয়, সৌর বিদ্যুৎ উৎপাদনের দক্ষতা ট্র্যাক করার জন্য পাওয়ার জেনারেশন সিস্টেমকে চালনা করে এবং নির্মাণ যন্ত্রপাতি দুটি তুলনামূলকভাবে ঘূর্ণায়মান বস্তুকে ইচ্ছামত 360 ডিগ্রি ঘোরানোর জন্য চালিত করে।
| মডেল | VE5 | উৎপত্তি স্থল | চাংঝো, চীন |
| ব্র্যান্ড | এইচটি | টাইপ | ঘিরা |
| উপাদান | 42CrMo, 50Mn | আউটপুট টর্ক | 600 Nm |
| টিল্টিং মোমেন্ট টর্ক | 5 K Nm | জিভ ধরে | 9.2 K Nm |
| স্ট্যাটিক অক্ষীয় রেটিং | 16 কে.এন | স্ট্যাটিক রেডিয়াল রেটিং | 27 কেএন |
| গতিশীল অক্ষীয় রেটিং | 8 KN | ডায়নামিক রেডিয়াল রেটিং | 14 কে.এন |
| গিয়ার অনুপাত | 37:1 | দক্ষতা | 40% |
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
অ্যাপ্লিকেশন
সোলার ট্র্যাকারিং সিস্টেম
একটি পরিষ্কার এবং পুনর্নবীকরণযোগ্য শক্তি হিসাবে, সৌর শক্তি আরও বেশি ব্যবহার করা হয়েছে, বিশেষ করে ট্র্যাকিং ফটোভোলটাইক পাওয়ার জেনারেশন প্রযুক্তি হল একটি উদীয়মান সৌর শক্তি ব্যবহার প্রযুক্তি যা প্রচলিত ফটোভোলটাইক পাওয়ার জেনারেশন প্রযুক্তি অনুসরণ করে।
সোলার ট্র্যাকিং সিস্টেম ফটোভোলটাইক প্যানেলগুলিকে যতটা সম্ভব সূর্যের দিকে মুখ করে রাখতে পারে, সৌর ফটোভোলটাইক মডিউলগুলির বিদ্যুৎ উৎপাদন বাড়াতে পারে, ফোটোভোলটাইক পাওয়ার জেনারেশন সিস্টেমের বিনিয়োগ খরচ কার্যকরভাবে কমাতে পারে এবং সৌর ফটোভোলটাইক মডিউলগুলির ব্যবহারের হার উন্নত করতে পারে।প্রচলিত ফোটোভোলটাইক সিস্টেমে পাওয়ার সরঞ্জাম এবং ফটোভোলটাইক প্যানেল সংযোগ করতে ব্যবহৃত ট্রান্সমিশন কাঠামোর জটিল কাঠামো এবং উচ্চ খরচের অসুবিধা রয়েছে।
