পণ্যের বিবরণ:
|
| মডেল: | 7 ইঞ্চি | গিয়ার অনুপাত: | 57:1 |
|---|---|---|---|
| দক্ষতা: | 40% | যথার্থতা: | ≤0.1 |
| ড্রাইভার: | বৈদ্যুতিক মটর | প্রকার: | উল্লম্ব একক অক্ষ |
| আবেদন: | আউটডোর পিভি সোলার প্ল্যান্ট | ই এম: | হ্যাঁ |
| বিশেষভাবে তুলে ধরা: | ওয়ার্ম গিয়ার স্লিউইং রিং স্লুইং ড্রাইভ,আউটডোর পিভি সোলার এনক্লোজড স্লিউইং ড্রাইভ,মাল্টি টুথ কন্টাক্ট এনক্লোজড স্লুইং ড্রাইভ |
||

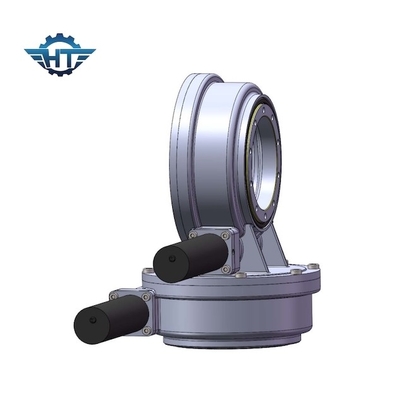

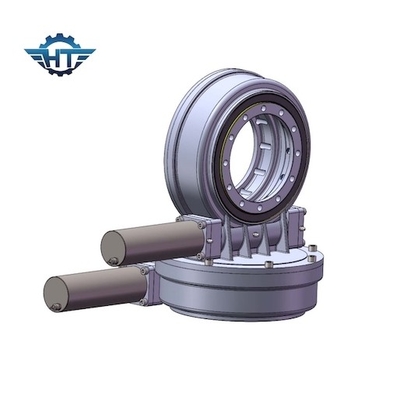

মাল্টি টুথ যোগাযোগ SDE7 ওয়ার্ম গিয়ার স্লিউইং রিং আউটডোর পিভি সোলার প্ল্যান্টের জন্য
SDE7 ওয়ার্ম গিয়ার স্লিউইং রিং বর্ণনা
মডেল: SDE7
উৎপত্তি স্থান: Changzhou, চীন
প্রকার: আবদ্ধ
উপাদান: 42CrMo, 50Mn
আউটপুট টর্ক: 2000 Nm
টিল্টিং মোমেন্ট টর্ক: 7500 Nm
হোল্ডিং টর্ক: 13200 Nm
গিয়ার অনুপাত: 57:1
দক্ষতা: 40%
Hangtuo এর slewing ড্রাইভকিছু সম্পূর্ণ খুচরা যন্ত্রাংশ সহ হাউজিং, স্লিয়িং বিয়ারিং, সিলিং, এনভেলপিং ওয়ার্ম দিয়ে গঠিত।আমরা ইলেকট্রনিক মোটর এবং হাইড্রোলিক মোটরও তৈরি করতে পারি যা স্লুইং ড্রাইভের জন্য ব্যবহৃত হয়, যা ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিপরীত দিকে ঘোরাতে পারে।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল কর্মক্ষমতা পরামিতি | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
সুবিধাদি
1. slewing রিং উপর ভিত্তি করে শক্তিশালী উল্টানো মুহূর্ত
2. এনভেলপিং ওয়ার্ম ড্রাইভ গ্রহণ করুন
3. মাল্টি দাঁত পরিচিতি ব্যবহার করার জন্য বড় লোড ড্রাইভ
4. ভাল স্ট্যাটিক স্ব-লকিং ফাংশন
সাধারণত একক অক্ষ টাইপ আছে;দ্বৈত অক্ষের ধরন, উল্লম্ব প্রকার এবং 3 থেকে 25 ইঞ্চি পর্যন্ত দ্বৈত কীটের ধরন, বিস্তারিত জানার জন্য দয়া করে বিক্রয় অঙ্কনের জন্য আমাদের সাথে যোগাযোগ করুন।
