পণ্যের বিবরণ:
|
| মডেল: | 9 ইঞ্চি | গিয়ার অনুপাত: | 61:1 |
|---|---|---|---|
| দক্ষতা: | 40% | মোটর: | বৈদ্যুতিক মটর |
| টাইপ: | উল্লম্ব মাউন্ট করা | আবেদন: | ফ্ল্যাট একক অক্ষ ট্র্যাকিং সিস্টেম |
| যথার্থ: | 0.15 ডিগ্রী | OEM পরিষেবা: | উপলব্ধ |
| বিশেষভাবে তুলে ধরা: | OEM একক অক্ষ স্লিউইং ড্রাইভ,বৈদ্যুতিক মোটর উল্লম্ব স্লুইং ড্রাইভ,OEM মোটর স্লিউইং ড্রাইভ |
||

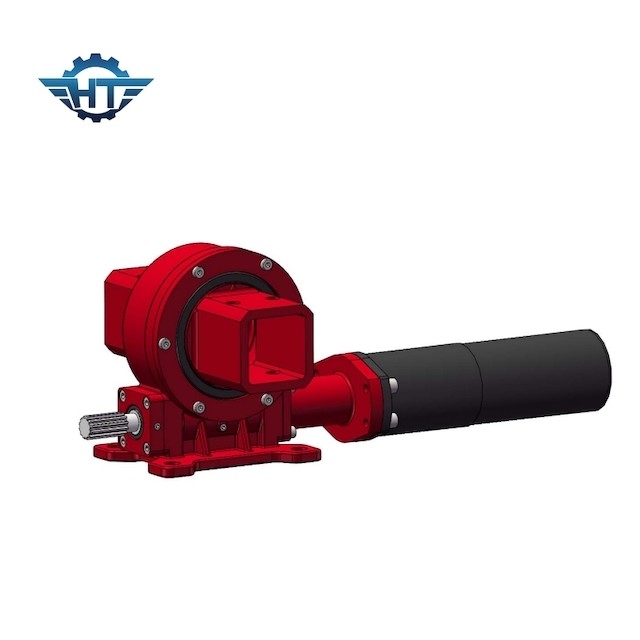

ওপেন ফিল্ড ফ্ল্যাট সিঙ্গেল এক্সিস ট্র্যাকিং সিস্টেমের জন্য VE9 উল্লম্ব মাউন্ট করা স্লুইং ড্রাইভ
আবদ্ধ Slewing ড্রাইভ বিবরণ
আবদ্ধ স্লিউইং ড্রাইভগুলিকে বিভিন্ন নির্ভুলতার দ্বারা ভাগ করা যেতে পারে: স্বাভাবিক ব্যাকল্যাশ টাইপ, ছোট ব্যাকল্যাশ টাইপ।এটি মাউন্টিং পদ্ধতি দ্বারাও বিভক্ত করা যেতে পারে: উল্লম্ব প্রকার, দ্বৈত অক্ষের প্রকার।Slewing ড্রাইভ শক্তিশালী টিল্টিং মোমেন্ট এবং স্ট্যাটিক স্ব-লকিং ফাংশন সহ স্ব-লকিং ওয়ার্ম গিয়ারের উপর ভিত্তি করে।মাল্টি দাঁত পরিচিতি উচ্চ লোড ড্রাইভিং জন্য বিশেষভাবে ডিজাইন করা হয়েছে.
| মডেল: | VE9 | উৎপত্তি স্থল | চাংঝো, চীন |
| ব্র্যান্ড | হ্যাংটুও | টাইপ | ঘিরা |
| উপাদান | 42CrMo, 50Mn | আউটপুট টর্ক | 2250 Nm |
| টিল্টিং মোমেন্ট টর্ক | 16 KN.m | জিভ ধরে | 80 KN.m |
| স্ট্যাটিক অক্ষীয় রেটিং | 60 KN | স্ট্যাটিক রেডিয়াল রেটিং | 130 KN |
| গতিশীল অক্ষীয় রেটিং | 30 KN | ডায়নামিক রেডিয়াল রেটিং | 65 KN |
| গিয়ার অনুপাত | 61:1 | দক্ষতা | 40% |
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
অ্যাপ্লিকেশন
ডুয়াল অক্ষ ট্র্যাকিং
দ্বৈত-অক্ষ ট্র্যাকিং, একই সময়ে দুটি অক্ষ চলমান, দুটি অনুভূমিক স্লিউইং ড্রাইভ বা একটি উল্লম্ব-অনুভূমিক স্লিউইং ড্রাইভের মাধ্যমে ট্র্যাকিং অর্জন করা যেতে পারে, যা নিশ্চিত করতে পারে যে সৌর প্যানেলটি সর্বদা সূর্যের রশ্মির সাথে লম্ব থাকে। দ্বৈত-অক্ষ ট্র্যাকিং সৌর বিদ্যুৎ উৎপাদনের দক্ষতা উন্নত করে।এটি 35% -45% বৃদ্ধি করা যেতে পারে।
