পণ্যের বিবরণ:
|
| টাইপ: | একক এনভেলপিং ওয়ার্ম গিয়ার | উপাদান: | 42CRMN বা 50Mn |
|---|---|---|---|
| আবেদন: | অনুভূমিক একক অক্ষ ট্র্যাকিং সিস্টেম | ফিল্ড লাইফ: | 30 বছর |
| রঙ: | অনুরোধ হিসাবে | আকার: | 3 ইঞ্চি থেকে 25 ইঞ্চি |
| মোটর সরবরাহ: | 24V, 12V, 48V | বৈশিষ্ট্য: | দীর্ঘ জীবন, স্ব লকিং |
| বিশেষভাবে তুলে ধরা: | অ্যান্টি ব্যাকল্যাশ স্লিউইং বিয়ারিং ড্রাইভ,48V স্লিউইং বিয়ারিং ড্রাইভ,অ্যান্টি ব্যাকল্যাশ সোলার স্লিউ ড্রাইভ |
||

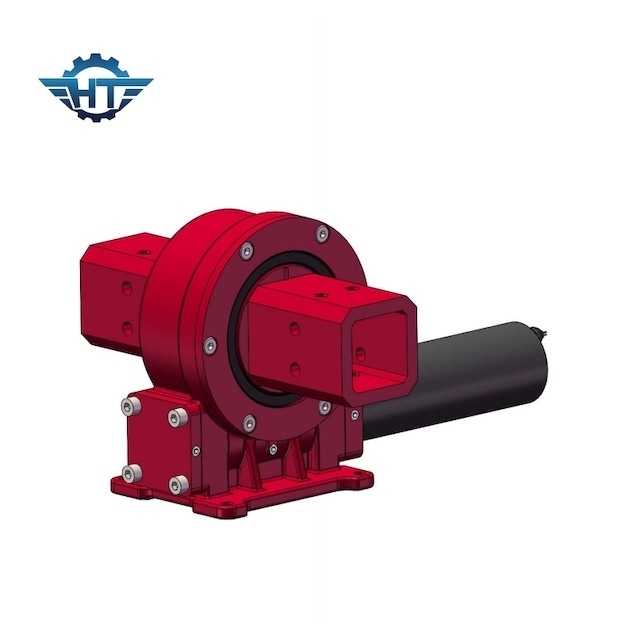

অনুভূমিক একক অক্ষ ট্র্যাকিং সিস্টেমের জন্য VE5 ছোট ব্যাকল্যাশ ঘেরা স্লুইং ড্রাইভ
ওয়ার্ম গিয়ার ড্রাইভের বর্ণনা
একটি স্লিউ ড্রাইভ, সাধারণত একটি ওয়ার্ম ড্রাইভ হিসাবে পরিচিত, এটি একটি সম্পূর্ণ, ইনস্টল করার জন্য প্রস্তুত সিস্টেম যা গিয়ার, ওয়ার্ম, বেস, টপ প্লেট এবং সম্পূর্ণরূপে আবদ্ধ হাউজিং নিয়ে গঠিত।এটি হাইড্রোলিক বা 12V/24V/48V বৈদ্যুতিক মোটর, গ্রহের গিয়ারবক্সের সাথে কাস্টমাইজ করা যেতে পারে।ট্র্যাকিং সিস্টেমের একটি মূল উপাদান হিসাবে, স্লিউইং রিডুসারকে ট্র্যাকিং সিস্টেমের "হার্ট" বলা হয় এবং এর পণ্যের কার্যকারিতা সরাসরি ট্র্যাকিং সিস্টেমের নির্ভুলতাকে প্রভাবিত করে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
বৈশিষ্ট্য
টরয়েডাল এনভেলপিং ওয়ার্ম সহ নির্ভরযোগ্য নির্ভুলতা, এছাড়াও অনেক বৈশিষ্ট্য এবং সুবিধা
একক অক্ষ সৌর ট্র্যাকার এবং অনুভূমিক অক্ষ আউটপুট প্রয়োজন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে
slewing ভারবহন নীতি ব্যবহার করে
±60° ঘূর্ণন
স্ব-লকিং গিয়ার সেট
ইনপুট টর্ক, আউটপুট টর্ক এবং ইনস্টলেশন কাস্টমাইজ করা যেতে পারে
মোটর বিকল্প
অ্যাপ্লিকেশন
ওয়ার্ম গিয়ার এবং ওয়ার্ম ড্রাইভে রিভার্স সেল্ফ-লকিং এর বৈশিষ্ট্য রয়েছে, যা রিভার্স সেলফ-লকিং অনুধাবন করতে পারে, অর্থাৎ, শুধুমাত্র ওয়ার্মই ওয়ার্ম গিয়ারটি চালাতে পারে, কিন্তু ওয়ার্ম গিয়ারটি সরানোর জন্য ওয়ার্মকে চালিত করা যায় না।যখন কৃমির সীসা কোণ মেশিং গিয়ার দাঁতের মধ্যে সমতুল্য ঘর্ষণ কোণের চেয়ে কম হয়, তখন প্রক্রিয়াটির স্ব-লক করার বৈশিষ্ট্য থাকে এবং এটি বিপরীত স্ব-লকিং অর্জন করতে পারে, অর্থাৎ, কেবল কীটটি কীট চাকা চালাতে পারে, তবে কীট কৃমি চাকা দ্বারা চালিত করা যাবে না.যেমন এর ভারী যন্ত্রপাতিতে ব্যবহৃত স্ব-লকিং ওয়ার্ম প্রক্রিয়া, এর বিপরীত স্ব-লকিং নিরাপত্তা সুরক্ষায় ভূমিকা পালন করতে পারে।এই বৈশিষ্ট্যটি স্লিউইং ড্রাইভ ডিভাইসটিকে উত্তোলন, বায়বীয় কাজ এবং অন্যান্য সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত করে তোলে।প্রধান ইঞ্জিনের প্রযুক্তিগত বিষয়বস্তু উন্নত করার সময়, এটি প্রধান ইঞ্জিনের অপারেশন স্থায়িত্ব এবং নিরাপত্তা ফ্যাক্টরকেও ব্যাপকভাবে উন্নত করে।এটি যান্ত্রিক সরঞ্জামের নিরাপদ নির্মাণ প্রয়োগের একটি গুরুত্বপূর্ণ মূর্ত প্রতীক।
