পণ্যের বিবরণ:
|
| আবেদন: | সৌর প্যানেল ট্র্যাকার মাউন্ট সিস্টেম | রঙ: | প্রয়োজন হিসাবে |
|---|---|---|---|
| ফিল্ড লাইফ: | 30 বছর | লিড টাইম: | ৩-৪৫ দিন |
| মোটর প্রকার: | বৈদ্যুতিক মোটর | সুরক্ষা: | আইপি৬৬, বন্ধ |
| বর্গক্ষেত্র আউটপুট: | ৯৪*৯৪ মিমি | ট্রান্সমিশন দক্ষতা: | 40% |
| বিশেষভাবে তুলে ধরা: | মাউন্টিং সিস্টেম বৈদ্যুতিক স্লিং ড্রাইভ,একক অক্ষের বৈদ্যুতিক স্লেভিং ড্রাইভ,সোলার প্যানেল ট্র্যাকার ইলেকট্রিক স্লিভিং ড্রাইভ |
||

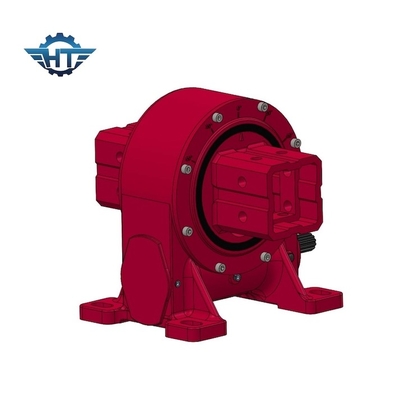

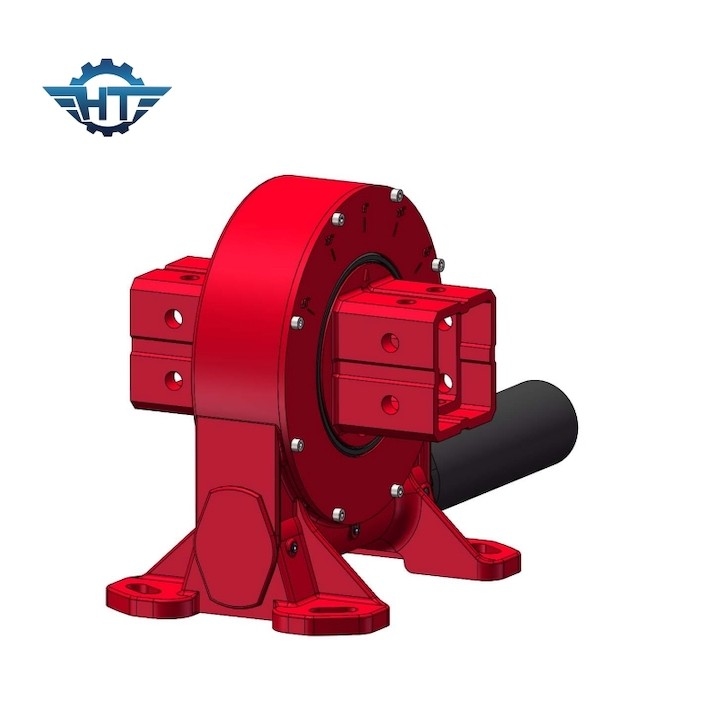

একক অক্ষের সৌর প্যানেল ট্র্যাকার মাউন্ট সিস্টেমের জন্য VE9 বৈদ্যুতিক স্লিভিং ড্রাইভ
ওয়ার্ম গিয়ার স্লিভিং ড্রাইভ বর্ণনা
কৃমি গিয়ার এবং কৃমিগুলির উল্লম্ব শ্যাফ্ট রয়েছে এবং যখন কৃমিটি ঘোরানো হয়, তখন এটি কৃমি গিয়ারের দাঁতগুলির সাথে জড়িত হয়, যার ফলে এটিও ঘোরায়।কৃমিতে হেলিক্যাল দাঁতের কোণ একটি স্লাইডিং কর্ম সৃষ্টি করে, যার ফলে দুটি উপাদানগুলির মধ্যে গিয়ার হ্রাস ঘটে। হ্রাস অনুপাতটি কৃমি গিয়ারের দাঁত সংখ্যা এবং কৃমিতে থ্রেডের সংখ্যা দ্বারা নির্ধারিত হয়।
তাদের অনন্য বৈশিষ্ট্যগুলির কারণে বিভিন্ন অ্যাপ্লিকেশনগুলিতে ওয়ার্ম গিয়ারগুলি ব্যাপকভাবে ব্যবহৃত হয়। ওয়ার্ম গিয়ারের কিছু সুবিধার মধ্যে রয়েছেঃ
উচ্চ গিয়ার হ্রাসঃ ওয়ার্ম গিয়ারগুলি উচ্চ গিয়ার হ্রাস অনুপাত সরবরাহ করে, ইনপুট এবং আউটপুট শ্যাফ্টের মধ্যে উল্লেখযোগ্য গতি হ্রাসের অনুমতি দেয়।এই তাদের অ্যাপ্লিকেশন যেখানে উচ্চ টর্ক এবং কম গতির আউটপুট প্রয়োজন জন্য উপযুক্ত করে তোলে.
কমপ্যাক্ট ডিজাইনঃ কৃমি গিয়ারগুলির কমপ্যাক্ট প্রকৃতি তাদের এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যেখানে স্থান সীমিত। তাদের অক্ষীয় বিন্যাস অন্যান্য গিয়ার সিস্টেমের তুলনায় একটি ছোট পদচিহ্নের ফলস্বরূপ।
স্ব-লকিং বৈশিষ্ট্যঃ কৃমি গিয়ারগুলির একটি স্ব-লকিং বৈশিষ্ট্য রয়েছে, যার অর্থ কৃমি গিয়ারটি সহজেই কৃমিটিকে চালাতে পারে না।এই বৈশিষ্ট্যটি যেখানে অবস্থান বজায় রাখা বা ব্যাক ড্রাইভিং প্রতিরোধ করা প্রয়োজন অ্যাপ্লিকেশনগুলিতে কৃমি গিয়ার উপযোগী করে তোলে.
উচ্চ শক লোড প্রতিরোধেরঃ কৃমি গিয়ারগুলি কৃমি এবং কৃমি গিয়ার দাঁতের মধ্যে বড় যোগাযোগের ক্ষেত্রের কারণে উচ্চ শক লোড পরিচালনা করতে সক্ষম।এটি তাদের ভারী দায়িত্ব অ্যাপ্লিকেশন জন্য উপযুক্ত করে তোলে.
VE মডেল স্লিভিং ড্রাইভ পারফরম্যান্স প্যারামিটার
| VE মডেল পারফরম্যান্স প্যারামিটার | ||||||||||||
| মডেল | নামমাত্র আউটপুট টর্ক (এন.এম.) | টর্চ (kN.m) | টার্নিং টর্চ (কেএন.এম) | অক্ষীয় চাপ (কেএন) | রেডিয়াল লোড (কেএন) | অনুপাত | কার্যকারিতা |
সঠিকতা (ডিগ্রি) |
আইপি | ওয়ার্কিং টেপ ((°C) | স্বয়ংক্রিয় লকিং | ওজন ((কেজি) |
| ৩" | 806 | 9 | 5 | 22 | 15 | 31:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১২ কেজি |
| ৫" | 962 | 30 | 6 | 16 | 27 | 37:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১৮ কেজি |
| ৭" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৩২ কেজি |
| ৮" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ২৮ কেজি |
| ৯" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৫২ কেজি |
| ১২" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৬৫ কেজি |
| ১৪" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৮৮ কেজি |
| ১৭" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১৩৫ কেজি |
| ২১" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১৯২ কেজি |
| ২৫" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ২৫১ কেজি |
অ্যাপ্লিকেশন
ওয়ার্ম গিয়ার স্পিনিং ড্রাইভগুলি বিভিন্ন অ্যাপ্লিকেশনগুলিতে ঘূর্ণন আন্দোলন সরবরাহ করতে ব্যবহৃত যান্ত্রিক ডিভাইস। এগুলি একটি ওয়ার্ম স্ক্রু এবং একটি ওয়ার্ম হুইল,যা একসাথে কাজ করে টর্ক উৎপন্ন করে এবং চালিত উপাদানটির ঘূর্ণন নিয়ন্ত্রণ করেওয়ার্ম গিয়ারগুলির অনন্য নকশা উচ্চ গিয়ার অনুপাত এবং স্ব-লকিং ক্ষমতা দেয়, যা তাদের বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।এখানে কৃমি গিয়ার ঘূর্ণন ড্রাইভ কিছু সাধারণ অ্যাপ্লিকেশন:
সোলার ট্র্যাকিং সিস্টেমঃ সোলার প্যানেল বা সোলার কনসেন্ট্রেটরগুলির মতো সোলার ট্র্যাকিং সিস্টেমে ওয়ার্ম গিয়ার স্প্লুইং ড্রাইভগুলি ব্যাপকভাবে ব্যবহৃত হয়।এই ড্রাইভগুলি সৌর প্যানেল বা আয়নাকে সূর্যের গতি অনুসরণ করতে সক্ষম করে, সারা দিন ধরে শক্তির শোষণ সর্বাধিকীকরণ। কৃমি গিয়ারগুলির স্ব-লকিং বৈশিষ্ট্য বাহ্যিক শক্তি এবং বায়ু লোড সত্ত্বেও প্যানেলগুলির অবস্থান বজায় রাখতে সহায়তা করে।
নির্মাণ এবং ভারী সরঞ্জামঃ কৃমি গিয়ার স্প্লুইং ড্রাইভগুলি নির্মাণ যন্ত্রপাতি এবং ভারী সরঞ্জামগুলিতে প্রয়োগগুলি খুঁজে পায়। এগুলি সাধারণত ক্রেন, খননকারী এবং এয়ার ওয়ার্ক প্ল্যাটফর্মগুলিতে ব্যবহৃত হয়,যেখানে তারা বুম বা জিবের মসৃণ এবং নিয়ন্ত্রিত ঘূর্ণনকে সহজতর করে. কৃমি গিয়ারগুলির উচ্চ গিয়ার অনুপাতগুলি ভারী লোডগুলির সুনির্দিষ্ট অবস্থান এবং উত্তোলনের অনুমতি দেয়।
ইন্ডাস্ট্রিয়াল টার্নটেবলসঃ ওয়ার্ম গিয়ার স্প্লুইং ড্রাইভগুলি শিল্প টার্নটেবিলগুলিতে ব্যবহৃত হয়, যা বড় এবং ভারী বস্তু ঘোরানোর জন্য ব্যবহৃত হয়। এই টার্নটেবিলগুলি উত্পাদন, সমাবেশ লাইন,এবং যন্ত্রপাতি হ্যান্ডলিং সিস্টেম যেখানে কাজ টুকরা বা প্রক্রিয়াকরণের জন্য পণ্য ঘোরানো প্রয়োজন, পরিদর্শন, বা বিভিন্ন স্টেশন মধ্যে স্থানান্তর।
রোবোটিক্স এবং অটোমেশনঃ বিভিন্ন রোবোটিক অ্যাপ্লিকেশনগুলিতে ওয়ার্ম গিয়ার স্পিনিং ড্রাইভগুলি গুরুত্বপূর্ণ ভূমিকা পালন করে। তারা রোবোটিক বাহু, জয়েন্ট এবং গ্র্যাপারগুলিতে ঘূর্ণন আন্দোলন সরবরাহ করে,সুনির্দিষ্ট এবং নিয়ন্ত্রিত গতির অনুমতি দেয়এই ড্রাইভগুলি অটোমেটেড কনভেয়র সিস্টেমেও ব্যবহৃত হয়, যেখানে তারা পণ্য এবং উপকরণগুলিকে উত্পাদন লাইনে চলাচল করতে সহায়তা করে।
বায়ু টারবাইনঃ ওয়ার্ম গিয়ার স্প্লুইং ড্রাইভগুলি বায়ু টারবাইন সিস্টেমে ব্যবহৃত হয়। তারা বায়ু থেকে শক্তি শোষণ সর্বাধিক করতে টারবাইনটির দিকনির্দেশের সমন্বয় করতে সহায়তা করে।কৃমি গিয়ার স্ব-লক বৈশিষ্ট্য নিশ্চিত করে যে টারবাইন বায়ু দিক সঙ্গে সঠিকভাবে সারিবদ্ধ রাখা.
স্যাটেলাইট ডিশ অ্যান্টেনাঃ ট্র্যাকিং এবং অবস্থান নির্ধারণের জন্য স্যাটেলাইট ডিশ অ্যান্টেনাগুলিতে ওয়ার্ম গিয়ার স্পিনিং ড্রাইভ ব্যবহার করা হয়।এগুলি অ্যান্টেনাকে সঠিকভাবে উপগ্রহগুলি ট্র্যাক করতে এবং একটি স্থিতিশীল সংযোগ বজায় রাখার অনুমতি দেয়এমনকি বায়ু বা কম্পনের মতো পরিবেশগত কারণের শিকার হলেও।
এগুলি কেবলমাত্র কৃমি গিয়ার স্পিনিং ড্রাইভের অসংখ্য অ্যাপ্লিকেশনগুলির কয়েকটি উদাহরণ। তাদের দৃঢ়তা, উচ্চ গিয়ার অনুপাত,এবং স্ব-লকিং বৈশিষ্ট্যগুলি তাদের বিভিন্ন শিল্পের জন্য উপযুক্ত করে তোলে যেখানে সুনির্দিষ্ট ঘূর্ণন গতি এবং টর্ক ট্রান্সমিশন প্রয়োজন.
