পণ্যের বিবরণ:
|
| টাইপ: | VE3 ওয়ার্ম গিয়ার ড্রাইভ | উৎপত্তি স্থল: | চাংঝো, চীন |
|---|---|---|---|
| সুরক্ষা: | IP66, আবদ্ধ | ফাংশন: | উচ্চ ব্যাকহোল্ডিং টর্ক |
| প্যাকেজ: | পাতলা পাতলা কাঠের বাক্স | ওয়ারেন্টি সময়ের: | 5~10 বছর |
| আবেদন: | সোলার প্যানেল ট্র্যাকিং সিস্টেম | জারা ডিগ্রী: | C4, C5 |
| বিশেষভাবে তুলে ধরা: | মোটর সহ 3 ইঞ্চি ওয়ার্ম গিয়ারবক্স,মোটর সহ ভারী লোড ওয়ার্ম গিয়ারবক্স,ভারী লোডিং স্লুইং ড্রাইভ গিয়ারবক্স |
||

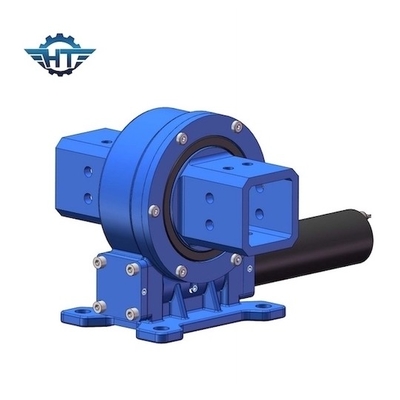

3 ইঞ্চি উল্লম্ব IP66 স্লিউ ড্রাইভ গিয়ারবক্স, সোলার প্যানেল ট্র্যাকিং সিস্টেমের জন্য ভারী লোডিং
স্লিউ ড্রাইভ গিয়ারবক্স বর্ণনা
VE6 স্লিউইং ড্রাইভ একটি অর্ধেক গিয়ার এবং সীমাবদ্ধ স্টপ যা একটি একক অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য ডিজাইন করা হয়েছে।আমাদের স্লিউইং ড্রাইভগুলি সর্বাধিক গিয়ার টর্ক এবং মসৃণতম ঘূর্ণনের জন্য ঘন্টা গ্লাস ওয়ার্ম প্রযুক্তি দ্বারা চালিত।
| 6 ইঞ্চি Slewing ড্রাইভ | |
| ব্র্যান্ড | হ্যাংটুও |
| আউটপুট টর্ক | 5100 Nm |
| টিল্টিং মোমেন্ট টর্ক | 8000 Nm |
| জিভ ধরে | 39000 Nm |
| স্ট্যাটিক অক্ষীয় রেটিং | 110 kN |
| গিয়ার অনুপাত | 51:1 |
| Tacking যথার্থতা | ≤0.15° |
| নেট ওজন | 12 কেজি |
| স্ট্যান্ডার্ড | সিই/আইএসও |
| উৎপত্তি স্থল | চীন |
| সেবা | OEM পরিষেবা, কাস্টমাইজড সমাধান |
| উপাদান | 42CrMo, QT |
| পরিবহন শর্তাবলী | সমুদ্র, বিমান, রেলপথ, এক্সপ্রেস দ্বারা |
| ডেলিভারি সময় | 3~45 দিন |
| নিকটতম বন্দর | সাংহাই, নিংবো |
| পরিশোধের শর্ত |
টি/টি, পেপ্যাল |
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
অ্যাপ্লিকেশন
দ্বৈত-অক্ষ স্লুইং ড্রাইভের জন্য সবচেয়ে সাধারণ স্লিউইং ড্রাইভ অ্যাপ্লিকেশন হল ডুয়াল-অক্ষ সোলার ট্র্যাকার, যেমন হেলিওস্ট্যাট এবং ঘনীভূত ফটোভোলটাইকস (CPV), এবং স্যাটেলাইট বা রাডার ডিশ।অন্যান্য অ্যাপ্লিকেশনের মধ্যে রয়েছে স্বয়ংচালিত লিফট, রোবোটিক আর্ম পজিশনার এবং স্টেজ ইকুইপমেন্ট।
