পণ্যের বিবরণ:
|
| মডেল: | VE9 ওয়ার্ম গিয়ার ড্রাইভ | বৈশিষ্ট্য: | লকিং গিয়ার মেকানিজম |
|---|---|---|---|
| সনদপত্র: | ISO9001, CE | ওয়ারেন্টি: | 5~10 বছর |
| উপাদান: | 50Mn, 42CrMo | আবেদন: | বন্ধনী ট্র্যাকিং সিস্টেম |
| রঙ: | ধূসর রূপালী | যথার্থতা: | 0.15 ডিগ্রী |
| বিশেষভাবে তুলে ধরা: | VE9 ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,ওয়ার্ম গিয়ার স্লিউ ড্রাইভ আইপি66,ওয়ার্ম স্লিউ ড্রাইভ আইপি66 |
||

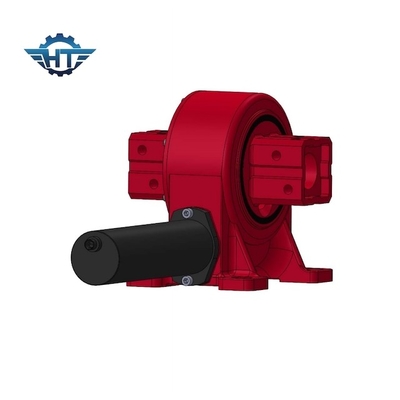

সোলার প্যানেল মাউটিং বন্ধনী ট্র্যাকিং সিস্টেমের জন্য VE9 ওয়ার্ম গিয়ার উল্লম্ব স্লিউ ড্রাইভ
ওয়ার্ম গিয়ার সেল্ফ লক স্লিউ ড্রাইভ পণ্যের বিবরণ
স্লিউইং ড্রাইভ হল একটি রিডাকশন ট্রান্সমিশন মেকানিজম যা ড্রাইভিং পাওয়ার সোর্সের সাথে একত্রিত হয়।এটি ওয়ার্ম গিয়ার মেকানিজম সহ বৈশিষ্ট্যযুক্ত, তাই এটি সেফ লকিং।এটির বাইরে হাউজিং এবং কঙ্কাল সিলিং রয়েছে, তাই সুরক্ষা ডিগ্রি হল IP66।স্লিউইং ড্রাইভের ঘূর্ণন একক অক্ষে বা একাধিক অক্ষে একসাথে হতে পারে।এটি একটি সাধারণ-উদ্দেশ্য হ্রাস ট্রান্সমিশন প্রক্রিয়া যা ঘূর্ণন, হ্রাস, এবং একই সাথে একটি সাধারণ কাঠামো এবং সুবিধাজনক উত্পাদন এবং রক্ষণাবেক্ষণের কাজগুলিকে একীভূত করে।Slewing ড্রাইভ সীমাহীন পরিধি ঘূর্ণন এবং গতি হ্রাস উপলব্ধি করতে পারে, এবং বৃহত্তর অক্ষীয় বল, রেডিয়াল বল এবং উল্টানো শক্তি সহ্য করতে পারে।এটি উচ্চ নির্ভুলতা, কমপ্যাক্ট গঠন এবং বড় বহন ক্ষমতার সুবিধা ভোগ করে।এটি 30 বছরের ফিল্ড লাইফের জন্য ডিজাইন, পরীক্ষিত এবং ব্যবহার করা হয়েছে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
অ্যাপ্লিকেশন
স্লুইং ড্রাইভ অ্যাপ্লিকেশন সাধারণত পাওয়া যায় যেমন: উইন্ড টারবাইন, ভারী লোড ট্রান্সপোর্টার, সোলার ট্র্যাকার, হারবার ক্রেন, হাইড্রোলিক সরঞ্জাম, ক্রেন স্টিয়ারিং মেকানিজম, অটোমেশন সিস্টেম, ভারী লোড ম্যানিপুলেটর, ইয়াও এবং পিচ কন্ট্রোল টেবিল।
