পণ্যের বিবরণ:
|
| মডেল: | 5 ইঞ্চি | গিয়ার অনুপাত: | 37 |
|---|---|---|---|
| দক্ষতা: | 40% | টাইপ: | দ্বৈত অক্ষ |
| আবেদন: | সৌর ট্র্যাকিং সিস্টেম | OEM পরিষেবা: | উপলব্ধ |
| উৎপত্তি স্থল: | চাংঝো, চীন | ড্রাইভার: | 12/24vdc মোটর, সার্ভো মোটর |
| বিশেষভাবে তুলে ধরা: | ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ উইথ ওয়ার্ম,গিয়ার স্ট্রাকচার ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ,5 ইঞ্চি ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ |
||

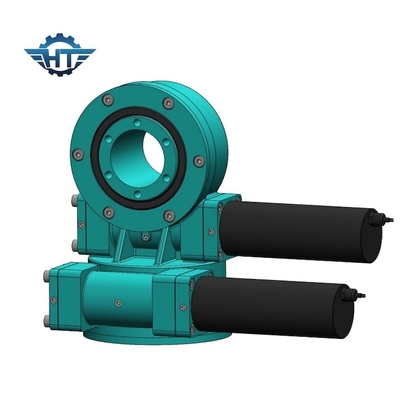

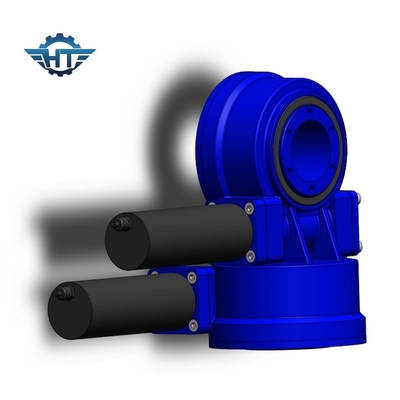

সোলার ট্র্যাকিং সিস্টেমের জন্য ওয়ার্ম এবং গিয়ার স্ট্রাকচার সহ ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ
ওয়ার্ম এবং গিয়ার স্লিউ ড্রাইভের বিবরণ
Slewing ড্রাইভ slewing বিয়ারিং, ওয়ার্ম শ্যাফ্ট, হাউজিং, বিয়ারিং, মোটর এবং তাই নিয়ে গঠিত।মোটর ওয়ার্ম শ্যাফ্টটি চালায়, স্লিউইং বিয়ারিংয়ের বাইরের রিংটি ঘুরবে, বাইরের রিংটি ফ্ল্যাঞ্জের মাধ্যমে টর্ক আউটপুট করে যখন স্লিউইং বিয়ারিংয়ের ভিতরের রিং হাউজিংয়ে স্থির থাকে।
SDE মডেল স্লিউ ড্রাইভ প্যারামিটার
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
টিল্টিং টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
ফাংশন
স্লিউইং ড্রাইভ আরও অক্ষীয় লোড, রেডিয়াল লোড এবং কাত হওয়ার মুহূর্ত বজায় রাখতে সক্ষম।টার্নটেবল বা ফ্রেম স্লিউইং ড্রাইভ দ্বারা চালিত আজিমুথ এবং উচ্চতায় ঘোরে।
আবেদন
সোলারের জন্য: এটি সৌর ট্র্যাকিং সিস্টেমে ডিজাইন করা হয়েছে এবং বিদ্যুৎ উৎপাদনের দক্ষতা উন্নত করে।
শিল্প ব্যবহারের জন্য: প্রধানত 360° এ দুটি আপেক্ষিক ঘূর্ণায়মান বস্তু চালাতে ব্যবহৃত হয়।
সুবিধাদি
1. ঘন্টাগ্লাস ওয়ার্ম শ্যাফ্ট দিয়ে ডিজাইন করা হয়েছে যা আরও দাঁতের যোগাযোগ এবং উচ্চ টর্ক প্রদান করে
2. পরিষেবা জীবন গিয়ার এবং রেসওয়ে হার্ডেন দ্বারা বৃদ্ধি করা হয়
3. পণ্যের কর্মক্ষমতা পরীক্ষা করা হয় এবং পণ্যের গুণমান নিশ্চিত করা হয়।
অনেকগুলি অ্যাপ্লিকেশন রয়েছে যেখানে স্লিউইং ড্রাইভ ব্যবহার করা যেতে পারে, প্রাথমিকভাবে কারণ এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেগুলির জন্য লোড-ধারণ ক্ষমতা এবং ঘূর্ণন ঘূর্ণন শক্তি উভয়েরই প্রয়োজন৷
