পণ্যের বিবরণ:
|
| Slewing রেঞ্জ: | ±60° | উপাদান: | 42CRMN, 50Mn |
|---|---|---|---|
| আবেদন: | সোলার ট্র্যাকার | ওয়ারেন্টি: | 10 বছর |
| রঙ: | কমলা | আকার: | 3 ইঞ্চি থেকে 25 ইঞ্চি |
| মোটর: | 24VDC, 220VAC | ওয়ার্ম গিয়ার: | ডাবল এনভেলপিং |
| বিশেষভাবে তুলে ধরা: | বৈদ্যুতিক প্ল্যানেটারি ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,220VAC স্লিউ গিয়ার ড্রাইভ,220VAC ওয়ার্ম গিয়ার স্লিউ ড্রাইভ |
||

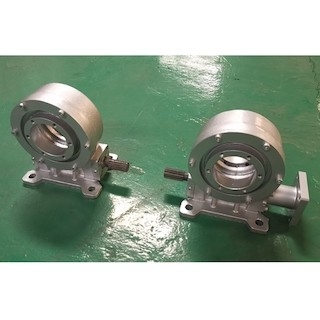

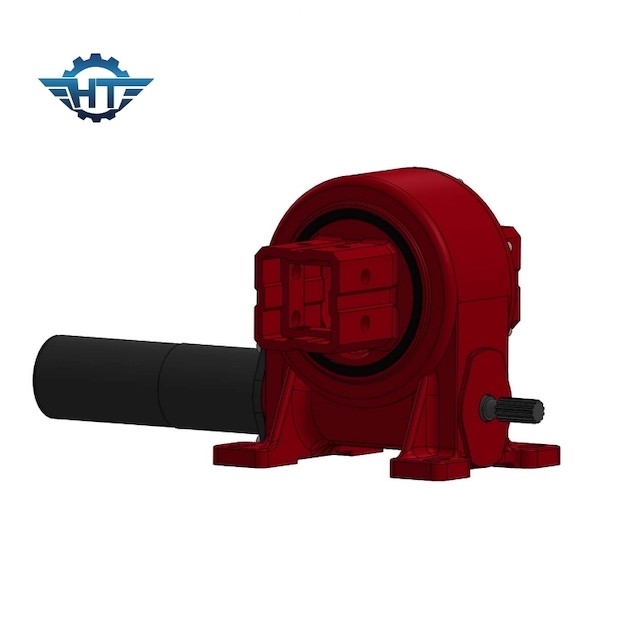

সৌর ট্র্যাকারের জন্য বৈদ্যুতিক প্ল্যানেটারি গিয়ার মোটর সহ ঘেরা ঘর VE8 স্লিউইং গিয়ার
Slewing গিয়ার ড্রাইভ বিবরণ
এনক্লোজড সোলার ট্র্যাকিং স্লুইং ড্রাইভের অনেক ধরনের আছে যেমন এনক্লোজড টাইপ, ওপেন হাউজিং টাইপ, উলম্ব টাইপ, ডুয়াল এক্সিস টাইপ, হাই প্রিসিশন টাইপ, ওয়ার্ম ড্রাইভ টাইপ ইত্যাদি। স্লুইং ড্রাইভ ডাবল এনভেলপিং ওয়ার্ম গিয়ার স্ট্রাকচারের উপর ভিত্তি করে তৈরি করা হয়েছে, যেটিতে মাল্টি টুথ কন্টাক্ট রয়েছে। উচ্চ লোড ড্রাইভিং জন্য বিশেষভাবে পরিকল্পিত.এটিতে শক্তিশালী টিল্টিং মোমেন্ট টর্ক এবং স্ট্যাটিক স্ব-লকিং ফাংশন রয়েছে।
প্ল্যানেটারি গিয়ার রিডাকশন গিয়ারবক্সের কাজের নীতি টর্কের আনুপাতিক বন্টনের কারণে নিজেকে একটি বড় রেডিয়াল লোড সহ্য করে।আরও কী, আমাদের স্লুইং ড্রাইভগুলি বিভিন্ন ধরণের মোটর, হাইড্রোলিক মোটর, 24vdc/12vdc বৈদ্যুতিক মোটর, সার্ভো মোটর, স্টেপার মোটরগুলির সাথে সংযুক্ত করতে পারে এবং আমাদের কাছে গ্রাহকদের বিভিন্ন চাহিদা এবং চাহিদা মেটাতে সমস্ত সিরিজের গিয়ারবক্স আকার রয়েছে৷
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
ইনস্টলেশন সতর্কতা
স্লিউইং বিয়ারিং যান্ত্রিক উপাদানগুলির ঘূর্ণায়মান নির্মাণের দ্বারা উত্পন্ন অতিরিক্ত শক্তির বেশিরভাগই বহন করে এবং বৃহৎ লোড চাপ এবং কঠোর কাজের পরিবেশের মতো কারণগুলি এর কার্যকারিতার জন্য উচ্চতর প্রয়োজনীয়তা তৈরি করেছে।নির্মাণ কার্যক্রমের মসৃণ অগ্রগতি নিশ্চিত করার জন্য, উচ্চ-মানের স্লিউইং বিয়ারিং পণ্যগুলি বেছে নেওয়া অত্যন্ত গুরুত্বপূর্ণ এবং এর ইনস্টলেশন এবং ব্যবহারের বিবরণ শিথিল করা যাবে না।
1. গুণমান নিশ্চিত করুন.স্লিউইং বিয়ারিং ইনস্টল করার আগে, একটি সাবধানে চাক্ষুষ পরিদর্শন করা উচিত যাতে পরিবহনের সময় স্লিউইং বিয়ারিংটি ব্যাপকভাবে ক্ষতিগ্রস্ত হয়নি, যেমন গুরুতর ক্ষয় এবং বিকৃতি।
2. অমেধ্য পরিষ্কার করুন।যখন স্লুইং বিয়ারিং-এর ভিতরে বালির কণা এবং লোহার ফাইলিংয়ের মতো বিদেশী বস্তু থাকে, তখন এটি মেশিনের অপারেশন চলাকালীন সংলগ্ন উপাদানগুলির পরিধানের কারণ হবে, অ্যাপিরিওডিক কম্পন ঘটবে এবং সেখানে অনমনীয় ঘূর্ণন ব্যর্থতাও থাকবে।যান্ত্রিক জীবন সংক্ষিপ্ত করুন।
3. নির্ভুলতা নিশ্চিত করুন।অংশগুলি ইনস্টল করার পরে, স্লিউইং বিয়ারিং প্লেন এবং ইনস্টলেশন প্লেনের মধ্যে যোগাযোগ পরীক্ষা করা প্রয়োজন।যদি একটি ফাঁক থাকে, তাহলে শূন্যস্থান পূরণ করতে পারে এমন উপাদান ব্যবহার করা উচিত যাতে বোল্ট শক্ত করার পরে স্লিউইং বিয়ারিং বিকৃত হওয়া থেকে বিরত থাকে।
