পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | দ্বৈত অক্ষ 5 ইঞ্চি |
|---|---|---|---|
| গিয়ার অনুপাত: | 37:1 | দক্ষতা: | 40% |
| আবেদন: | সৌর ট্র্যাকিং সিস্টেম | সনদপত্র: | ISO9001, CE |
| ইনস্টলেশন সাইট: | খোলা মাঠ, সমতল ছাদ | বৈশিষ্ট্য: | নিরাপদ, দ্রুত ইনস্টলেশন |
| বিশেষভাবে তুলে ধরা: | ডুয়াল অ্যাক্সিস স্লিউইং রিং ড্রাইভ,পিভি প্যানেল স্লিউইং রিং ড্রাইভ,পিভি প্যানেল ওয়ার্ম ড্রাইভ স্লিউ রিং |
||

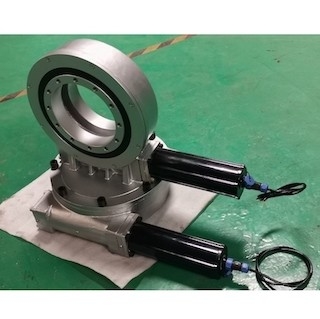

একক অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য 24VDC গিয়ার মোটর সহ 3 ইঞ্চি একক অক্ষ ছোট স্লিউ ড্রাইভ
ছোট স্লিউ ড্রাইভের বিবরণ
স্লুইং ড্রাইভ হল একটি নতুন ধরনের স্লিউইং প্রোডাক্ট, যাকে সাধারণত স্লিউইং বিয়ারিং বলা হয়, যা সাধারণত ওয়ার্ম, গিয়ার, হাউজিং, মোটর এবং অন্যান্য উপাদান দিয়ে গঠিত।যেহেতু মূল উপাদানগুলি slewing বিয়ারিং, তারা একই সময়ে অক্ষীয় বল, রেডিয়াল বল এবং উল্টে যাওয়ার মুহূর্ত সহ্য করতে পারে।ঐতিহ্যগত স্লিউইং পণ্যগুলির সাথে তুলনা করে, নতুন স্লিউইং ড্রাইভ ডিভাইসে সুবিধাজনক ইনস্টলেশন, সুবিধাজনক রক্ষণাবেক্ষণ এবং বৃহত্তর ইনস্টলেশন স্থানের বৈশিষ্ট্য রয়েছে।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
অ্যাপ্লিকেশন
আমাদের দ্বৈত-অক্ষ স্লিউইং ইউনিটগুলি প্রায় দুটি স্বাধীনভাবে পৃথক অক্ষ ঘোরানোর মাধ্যমে টর্ক তৈরি করে, যা বিস্তৃত পরিসরে স্থিতিশীল এবং উচ্চ-নির্ভুলতা সংক্রমণ সক্ষম করে।অ্যাপ্লিকেশনের মধ্যে রয়েছে সৌর ট্র্যাকার, হেলিওস্ট্যাট, ঘনীভূত ফটোভোলটাইকস (CPV), এবং স্যাটেলাইট এবং রেডিও অ্যান্টেনা।
