পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SDE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | রেট আউটপুট টর্ক: | 2000 Nm |
| জিভ ধরে: | 13500 Nm | টিল্টিং টর্ক: | 13200 Nm |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| অক্ষীয় লোড: | 34 kN | রেডিয়াল লোড: | 58 kN |
| বিশেষভাবে তুলে ধরা: | ডুয়াল অ্যাক্সিস স্মল স্লিউ ড্রাইভ 24VDC,ব্রাশড মোটর ছোট স্লিউ ড্রাইভ,2000 Nm ছোট স্লিউ ড্রাইভ |
||

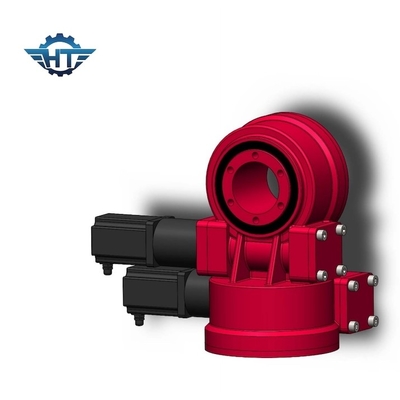

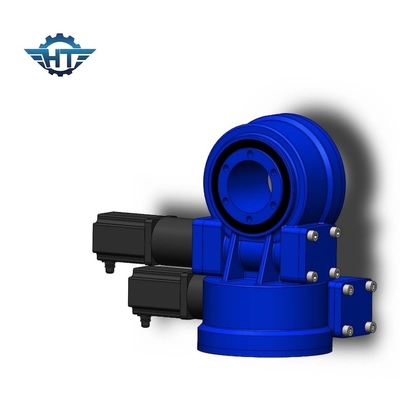

সোলার ট্র্যাকিং সিস্টেমের জন্য 24VDC ব্রাশড মোটর সহ ডুয়াল অ্যাক্সিস ছোট স্লিউ ড্রাইভ
ছোট স্লিউ ড্রাইভ বর্ণনা
Hangtuo এর স্লিউইং ড্রাইভগুলি গিয়ারিংয়ের একক পর্যায়ে একটি বড় অনুপাত প্রদান করে, ওজন বনাম কর্মক্ষমতার জন্য অপ্টিমাইজ করা হয়।বিয়ারিং এবং গিয়ারগুলি একটি লো-প্রোফাইল, স্বয়ংসম্পূর্ণ, এবং ইনস্টল করার জন্য প্রস্তুত আবাসনে একত্রিত হয়, পণ্যটিকে সমস্ত অক্ষীয় এবং রেডিয়াল শক্তির প্রতি প্রতিক্রিয়া জানাতে সক্ষম করে এবং এর ফলে সবচেয়ে চ্যালেঞ্জিং অ্যাপ্লিকেশনগুলিতে কাত হওয়ার মুহুর্তগুলি তৈরি হয়।এই উচ্চ-অভিযোজনযোগ্য পণ্যগুলিতে শক্তিশালী শক প্রতিরোধ, দীর্ঘ-জীবন কর্মক্ষমতা, মসৃণ ঘূর্ণন, বিয়ারিং সুরক্ষা এবং সিল ড্রাইভ বিকল্পগুলিও রয়েছে।সমস্ত প্রযুক্তিগত সুবিধা, শিল্প-নেতৃস্থানীয় মানের মানগুলির সাথে মিলিত, Hangtuo পণ্যগুলিকে কর্মক্ষমতা-সমালোচনামূলক, ভারী-শুল্ক অ্যাপ্লিকেশনগুলির জন্য আদর্শ প্রার্থী করে তোলে৷
SDE মডেল স্লিউ ড্রাইভ প্যারামিটার
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
টিল্টিং টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
স্লিউ ড্রাইভের কাজের নীতি
কীটটি মোটর দ্বারা চালিত হয়, যা স্লিউইং রিংয়ের বাইরের রিংটিকে ঘোরাতে চালিত করে;বাইরের রিং আউটপুট ফ্ল্যাঞ্জের মাধ্যমে ঘূর্ণন সঁচারক বল এবং slewing রিং এর ভিতরের রিং হাউজিং মধ্যে স্থির করা হয়.রিভার্স সেলফ-লকিং বৈশিষ্ট্য সহ ওয়ার্ম গিয়ার ড্রাইভের কারণে স্লুইং ড্রাইভে রিভার্স সেলফ-লকিং রয়েছে।
কী প্যারামিটারের শব্দকোষ
টিল্টিং মোমেন্ট টর্ক: ঘূর্ণন সঁচারক বল হল লোডের অবস্থান এবং স্লুইং বিয়ারিংয়ের কেন্দ্রের মধ্যে দূরত্ব দ্বারা গুণিত লোড।যদি লোড এবং দূরত্ব দ্বারা উত্পন্ন qorque রেট করা টিল্টিং মোমেন্ট টর্কের চেয়ে বেশি হয়, তাহলে স্লিউইং ড্রাইভটি উল্টে যাবে।
রেডিয়াল লোড:স্লিউইং বিয়ারিংয়ের অক্ষে উল্লম্ব লোড করুন
অক্ষীয় লোড:স্লিউইং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড করুন
জিভ ধরে:এটি হল বিপরীত ঘূর্ণন সঁচারক বল। যখন ড্রাইভটি বিপরীতভাবে ঘূর্ণায়মান হয়, এবং অংশগুলি ক্ষতিগ্রস্ত হয় না, তখন সর্বাধিক টর্ক অর্জিত হয় তাকে হোল্ডিং টর্ক বলে।
স্ব-লকিং:শুধুমাত্র লোড করা হলে, স্লিউইং ড্রাইভটি বিপরীত ঘোরাতে সক্ষম হয় না এবং এইভাবে স্ব-লকিং বলা হয়।
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
