পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | ওয়ার্ম গিয়ার ব্যাকল্যাশ: | 0.1 ডিগ্রী |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | রেট আউটপুট টর্ক: | 5060 Nm |
| জিভ ধরে: | 40 kNm | কাত টর্ক: | 5 kNm |
| স্ট্যান্ডার্ড রঙ: | RAL 9006 | লোড ওজন: | 200~800 কেজি |
| বিশেষভাবে তুলে ধরা: | গিয়ার মেশিং ছোট স্লিউ ড্রাইভ,হাই ব্যাকহোল্ডিং সোলার ট্র্যাকার স্লিউ ড্রাইভ,গিয়ার মেশিং ওয়ার্ম স্লিউ ড্রাইভ |
||

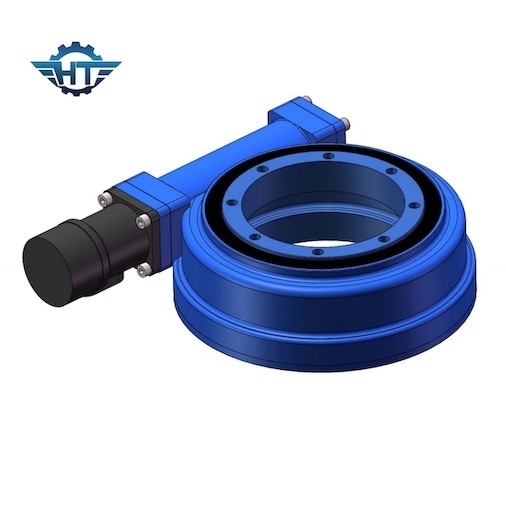

একক অক্ষ সৌর সৌর সূর্য ট্র্যাকারের জন্য অনুভূমিক SE7 আবদ্ধ হাউজিং স্লুইং ড্রাইভ
আবদ্ধ হাউজিং Slewing ড্রাইভ বিবরণ
Hangtuo এর ওয়ার্ম গিয়ার স্লিউইং ড্রাইভে ভাল খামযুক্ত কৃমি এবং গিয়ার মেশিং এবং মাল্টি টুথ কনট্যাক্ট রয়েছে যা সোলার ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক সহ স্লিউইং ড্রাইভ করে।এটি স্ব-লকিং এবং সর্বাধিক ±65 ° ঘোরাতে পারে।যদি আরও বড় পরিসরের প্রয়োজন হয় তবে এটি কাস্টমাইজ করা যেতে পারে।
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
অ্যাপ্লিকেশন
একক অক্ষ সোলার ট্র্যাকিং সিস্টেমে স্লিউইং ড্রাইভগুলি কীভাবে কাজ করে?
পূর্ব-পশ্চিম অনুভূমিক একক-অক্ষ ট্র্যাকারটিকে উদাহরণ হিসাবে গ্রহণ করে, অনুভূমিক একক-অক্ষ ট্র্যাকিংয়ের নীতিটি ব্যাখ্যা করা হয়েছে।সৌর ট্র্যাকিং সিস্টেমের ঘূর্ণন অক্ষ উত্তর-দক্ষিণ দিকে সাজানো হয়েছে।তারপরে, সূর্যের আজিমুথ কোণের পরিবর্তন অনুসারে, ফটোভোলটাইক মডিউলগুলি ঘূর্ণনের অক্ষের চারপাশে ঘোরানো হয় এবং ট্র্যাকারের মডিউলগুলির স্থিতিবিন্যাস সূর্যালোকের উত্তেজনার ডিগ্রি অনুসারে সামঞ্জস্য করা হয়, যা স্বাভাবিকের মধ্যে কোণকে হ্রাস করে। ফটোভোলটাইক মডিউল এবং সরাসরি সূর্যালোক, এবং মডিউলের পৃষ্ঠে সৌর বিকিরণ বৃদ্ধি করে।, যা কার্যকরভাবে বিদ্যুৎ উৎপাদন বাড়াতে পারে।সমতল একক-অক্ষ ট্র্যাকিং সিস্টেমের বিদ্যুৎ উৎপাদন বেশিরভাগ এলাকায় 10% থেকে 25% বৃদ্ধি করা যেতে পারে।পূর্ব-পশ্চিম সমতল ইউনিঅ্যাক্সিয়ালের বিদ্যুৎ উৎপাদন নিম্ন অক্ষাংশ এলাকায় 25% বৃদ্ধি পেতে পারে, যা সর্বোত্তম অভিযোজন এলাকা।
