ছোট স্লিউ ড্রাইভ
Created with Pixso. SE3 ওয়ার্ম গিয়ার ড্রাইভ পিভি সিস্টেম গ্যালভানাইজিং 1500NM টিল্টিং টর্ক

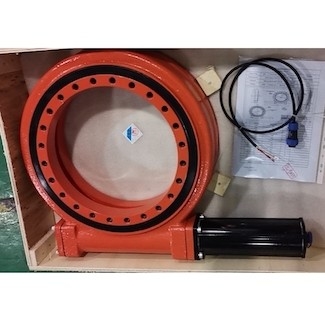

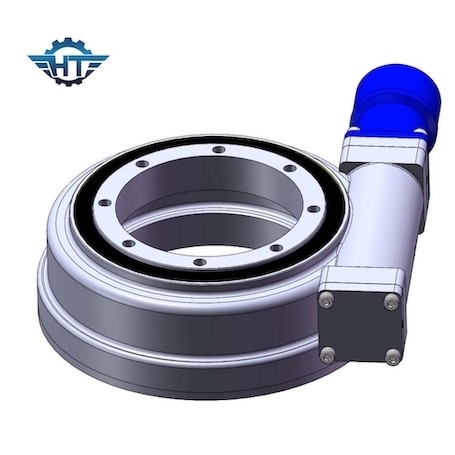

SE3 ওয়ার্ম গিয়ার ড্রাইভ পিভি সিস্টেম গ্যালভানাইজিং 1500NM টিল্টিং টর্ক

Brand Name: HT
Model Number: SE3"
MOQ: 1 টুকরা
মূল্য: USD 200~300/ pc
Delivery Time: 15 ~ 45 দিন
Payment Terms: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
Detail Information
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE, ISO9001
মডেল:
SE3
টাইপ:
কৃমি এবং গিয়ার
রঙ:
অনুরোধ হিসাবে
গিয়ার অনুপাত:
31:1
ই এম:
উপলব্ধ
উপাদান:
QT এবং 42CRMO
সনদপত্র:
ISO9001, CE
পেইন্টিং:
উপলব্ধ
প্যাকেজিং বিবরণ:
পাতলা পাতলা কাঠের বাক্স
যোগানের ক্ষমতা:
প্রতি মাসে 2000 পিসি
বিশেষভাবে তুলে ধরা:

SE3 ওয়ার্ম গিয়ার ড্রাইভ

,

ওয়ার্ম গিয়ার ড্রাইভ পিভি সিস্টেম

,

SE3 ওয়ার্ম ড্রাইভ স্লিউ রিং

Product Description

পিভি পাওয়ার সান ট্র্যাকিং সোলার প্যানেল সিস্টেমের জন্য SE3 আওয়ারগ্লাস ওয়ার্ম গিয়ার ড্রাইভ



ওয়ার্ম গিয়ার স্লিউইং ড্রাইভের বর্ণনা



প্রযুক্তির উন্নতির সাথে সাথে, আরও স্লিউইং ড্রাইভ ঘন্টা গ্লাস ওয়ার্ম প্রযুক্তি ব্যবহার করছে, যাতে কৃমিটিকে গিয়ারে আরও দাঁত যুক্ত করার জন্য আকৃতি দেওয়া হয়, এইভাবে টর্ক উন্নত হয় এবং প্রতিক্রিয়া হ্রাস পায়।


এই দাঁতের ব্যস্ততা বৃদ্ধির ফলে বৃহত্তর শক্তি, কার্যক্ষমতা এবং স্থায়িত্ব পাওয়া যায়। স্লিউইং ড্রাইভ স্ট্যান্ডার্ড ওয়ার্ম প্রযুক্তি ব্যবহার করে যাতে অনুভূমিকভাবে কীট থাকে, শ্যাফটের গতির অনুপাত কীটের উপর থ্রেডের সংখ্যা এবং এর সংখ্যার মধ্যে সম্পর্কের উপর নির্ভর করে। কৃমি গিয়ারে দাঁত।



স্লিউইং ড্রাইভগুলি কীভাবে ইনস্টল করবেন?

1. মাউন্টিং কাঠামো পরিষ্কার করুন, যেমন ঢালাই, গ্যালভানাইজিং, অবশিষ্টাংশ, ময়লা ইত্যাদি থেকে।

2. চোখের বোল্ট দিয়ে ড্রাইভটি উত্তোলন করুন।

3. একাধিক ড্রাইভ আনলোড অবস্থায় মাউন্ট করা হবে।

4. বোল্ট শক্ত করার শক্তির মধ্যে বিচ্যুতি এড়াতে নিম্নলিখিত পদ্ধতি অনুসরণ করা হবে।

5. থ্রেডে থ্রেড লক তরল প্রয়োগ করুন।

6. থ্রেডের ফাঁকে থ্রেড লক তরল রাখুন যাতে অংশগুলি সম্পূর্ণভাবে ফিটিং করার জন্য অনুরোধ করা হয়।

7. বোল্টগুলি আড়াআড়িভাবে প্রিলোড করুন।নিচের স্কেচে সাধারণ প্যাটার্ন দেখুন কিভাবে বোল্টগুলো ক্রসওয়াইজ সিকোয়েন্সে টর্ক পায়।ভিতরের বা বাইরের রিং দিয়ে শুরু করুন।সমস্ত বোল্টের ক্রসওয়াইজ টর্কিং টাইটিং টর্কের 30% করুন।তারপর আড়াআড়িভাবে ঘূর্ণন সঁচারক বল 80% আঁটসাঁট টর্ক পুনরাবৃত্তি করুন.অবশেষে 100% আঁটসাঁট টর্কের ক্রসওয়াইজ টর্ক।



SE সিরিজের কর্মক্ষমতা পরামিতি



এসই মডেল পারফরমেন্স প্যারামিটার
মডেল

উৎপাদনের হার

টর্ক (Nm)

কাত

টর্ক

(Nm)

অধিষ্ঠিত

টর্ক

(Nm)

অক্ষীয়

ভার

(kN)

রেডিয়াল

ভার

(kN)

অনুপাত দক্ষতা

যথার্থতা

(ডিগ্রী)

আইপি

কাজ টেপ.

(℃)

স্ব-

লকিং

ওজন

(কেজি)

1" 400 1000 1800 22 12 32:1 40% ≤0.1 66 -40~+120 হ্যাঁ 6
3" 600 1500 3000 30 16 31:1 40% ≤0.1 66 -40~+120 হ্যাঁ 8
5" 800 6000 9200 68 27 37:1 40% ≤0.1 66 -40~+120 হ্যাঁ 12
7" 2000 13500 13200 132 58 57:1 40% ≤0.1 66 -40~+120 হ্যাঁ 21
9" 4400 45000 30800 340 130 61:1 40% ≤0.1 66 -40~+120 হ্যাঁ 49
12" 5800 54400 40560 480 190 78:1 40% ≤0.1 66 -40~+120 হ্যাঁ 61
14" 6550 68000 54200 680 230 85:1 40% ≤0.1 66 -40~+120 হ্যাঁ 63
17" 9400 135600 65040 980 390 102:1 40% ≤0.1 66 -40~+120 হ্যাঁ 105
21" 16000 203400 81000 1600 640 125:1 40% ≤0.1 66 -40~+120 হ্যাঁ 149
25" 21000 271160 89000 2400 950 150:1 40% ≤0.1 66 -40~+120 হ্যাঁ

204



অ্যাপ্লিকেশন



এমন অনেকগুলি অ্যাপ্লিকেশন রয়েছে যেখানে একটি ঘূর্ণমান ড্রাইভ ব্যবহার করা যেতে পারে, প্রাথমিক কারণ এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেগুলির শক্তি এবং ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণনযন্ত্র বজায় রাখার জন্য লোড প্রয়োজন হয়.
স্লিউইং ড্রাইভগুলি মহাকাশ অঞ্চল, সৌর শক্তি ব্যবস্থা, বায়ু টারবাইন, স্যাটেলাইট সম্প্রচার ব্যবস্থা, এবং ট্রাক ক্রেন এবং ম্যান লিফট ইত্যাদির মতো ইঞ্জিনিয়ারিং যন্ত্রপাতিগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। সাম্প্রতিক বছরগুলিতে, এটি ফোটোভোলটাইক পাওয়ার জেনারেশন সিস্টেম, বিশেষ যানবাহনে সমৃদ্ধভাবে ব্যবহৃত হয়েছে। হেভি-ডিউটি ​​ফ্ল্যাট-প্যানেল ট্রাক, কন্টেইনার ক্রেন, ট্রাক মাউন্ট করা ক্রেন, অটোমোবাইল ক্রেন এবং বায়বীয় যান, ক্রেন, গ্যান্ট্রি ক্রেন, ছোট বায়ু বিদ্যুৎ কেন্দ্র, মহাকাশ যোগাযোগ, স্যাটেলাইট রিসিভার ইত্যাদি।
