পণ্যের বিবরণ:
|
| গিয়ার অনুপাত: | 31:1 | টাইপ: | ঘিরা |
|---|---|---|---|
| আবেদন: | পিভি ট্র্যাকিং সিস্টেম | ড্রাইভার: | জলবাহী মোটর |
| আইপি গ্রেড: | IP66 | রঙ: | অনুরোধ হিসাবে |
| কার্যক্ষমতা: | 40% | নেতিবাচক প্রতিক্রিয়া: | 0.1 ডিগ্রী |
| বিশেষভাবে তুলে ধরা: | এসই ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,একক অক্ষ ছোট গিয়ার স্লিউ ড্রাইভ,উচ্চ নির্ভুলতা পিভি গিয়ার স্লিউ ড্রাইভ |
||

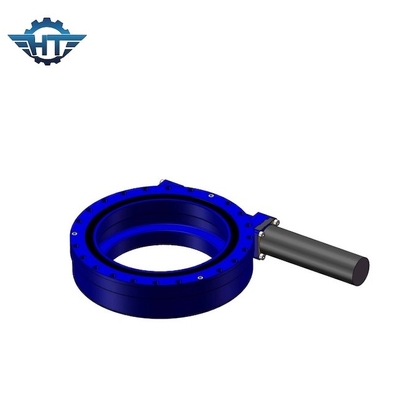

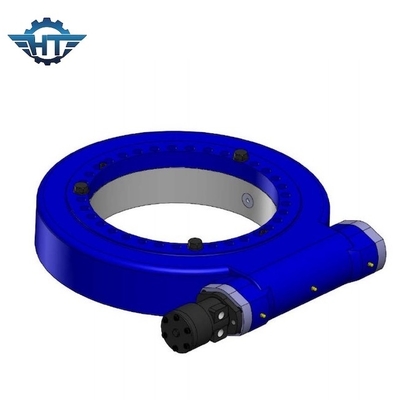

উচ্চ নির্ভুলতা পিভি ট্র্যাকিং সিস্টেমের জন্য SE ওয়ার্ম গিয়ার একক অক্ষ ছোট স্লিউ ড্রাইভ
ছোট স্লিউ ড্রাইভের বিবরণ
সোলার ট্র্যাকারের মসৃণ, ধীরগতি এবং বলিষ্ঠ গতি থাকতে হবে।ট্র্যাকারের উচ্চ অবস্থানের নির্ভুলতা এবং উচ্চ মাত্রার নির্ভরযোগ্যতা থাকা উচিত।এই প্রয়োজনীয়তাগুলি স্লিউইং ড্রাইভার হিসাবে পরিচিত বিশেষভাবে ডিজাইন করা ড্রাইভার দ্বারা অর্জন করা যেতে পারে।
নির্ভুলতা: 0.1 ডিগ্রি
উপলব্ধ: 3 ইঞ্চি - 12 ইঞ্চি
অনুভূমিক ইনস্টলেশন
ভাল সুরক্ষার জন্য সৌর অ্যাপ্লিকেশনগুলিতে অ্যাজিমুথ অক্ষের উপর স্লিউইং ড্রাইভগুলিকে উল্টে মাউন্ট করার এবং উচ্চতা অক্ষের জন্য সুরক্ষা যোগ করার পরামর্শ দেওয়া হয়।অন্যান্য অ্যাপ্লিকেশনের জন্য, মাউন্ট করার দিকনির্দেশগুলি সুরক্ষা স্তরের মূল্যায়নের উপর ভিত্তি করে হবে এবং এটি আরও ভাল সুরক্ষার জন্য আরও ভাল হবে।
উল্লম্ব ইনস্টলেশন
ভাল সুরক্ষার জন্য সৌর অ্যাপ্লিকেশনগুলিতে সংযুক্ত অঙ্কন উল্টো উল্লেখ করে স্লিউইং ড্রাইভগুলি মাউন্ট করার পরামর্শ দেওয়া হয়।অন্যান্য অ্যাপ্লিকেশনের জন্য, মাউন্ট করার দিকনির্দেশগুলি সুরক্ষা স্তরের মূল্যায়নের উপর ভিত্তি করে হবে এবং এটি আরও ভাল সুরক্ষার জন্য আরও ভাল হবে।
SE সিরিজের কর্মক্ষমতা পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক | টিল্টিং টর্ক | জিভ ধরে | অক্ষীয় লোড | রেডিয়াল লোড | দক্ষতা | যথার্থতা | স্ব-লকিং | ওজন |
| Nm | Nm | Nm | kN | kN | ডিগ্রী | হ্যাঁ | কেজি | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হ্যাঁ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | হ্যাঁ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হ্যাঁ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | হ্যাঁ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | হ্যাঁ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হ্যাঁ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | হ্যাঁ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | হ্যাঁ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | হ্যাঁ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | হ্যাঁ | 182 |
বৈশিষ্ট্য
1. স্লিউইং বিয়ারিংকে এর মূল উপাদান হিসাবে গ্রহণ করে, স্লিউইং ড্রাইভ একই সাথে অক্ষীয় বল, রেডিয়াল বল এবং টিল্টিং মোমেন্ট সহ্য করতে পারে।
2. Slewing ড্রাইভ ব্যাপকভাবে মডুলার ট্রেলার, ক্রেন সব ধরনের, এরিয়াল ওয়ার্কিং প্ল্যাটফর্ম, সৌর ট্র্যাকিং সিস্টেম এবং বায়ু শক্তি সিস্টেমে প্রয়োগ করা হয়।
3. বৈদ্যুতিক এবং গ্রহের গিয়ারবক্স গ্রাহকের প্রয়োজন অনুযায়ী ডিজাইন করা যেতে পারে।
4. স্লিউইং ড্রাইভের সুবিধাগুলিতে স্থান বাঁচানোর সুবিধা রয়েছে, একটি কমপ্যাক্ট ডিজাইনে সর্বাধিক লোড ক্ষমতা, ব্যাপক আয়ুষ্কাল, হ্রাস রক্ষণাবেক্ষণ খরচ ইত্যাদি।
কাঠামো অঙ্কন
1. হাউজিং বেস
2. Slewing রিং
3. রেসওয়ে
4. সীলমোহর
5. শীর্ষ প্লেট
6. ড্রাইভ (হাইড্রোলিক মোটর/ইলেক্ট্রনিক মোটর)
7. মোটর অ্যাডাপ্টার
8. ও-রিং
9. ইনপুট হোল
10. মোটর বিপরীত খাদ
11. শেষ ক্যাপ
12. আবরণ
13. এনকোডার
