পণ্যের বিবরণ:
|
| গিয়ার অনুপাত: | 31:1 | সাধারণ আউটপুট টর্ক: | 533 Nm |
|---|---|---|---|
| উৎপত্তি স্থল: | চাংঝো, চীন | জিভ ধরে: | 7000 Nm |
| টিল্টিং টর্ক: | 744 Nm | রেট আউটপুট টর্ক: | 0.065 RPM |
| ব্যবহার: | কাত সোলার ট্র্যাকিং সিস্টেম | বৈশিষ্ট্য রক্ষা করুন: | IP66 |
| বিশেষভাবে তুলে ধরা: | ছোট ঘেরা স্লিউ ড্রাইভ,3 ইঞ্চি ঘেরা স্লিউ ড্রাইভ,IP66 ছোট ঘেরা স্লিউ ড্রাইভ |
||

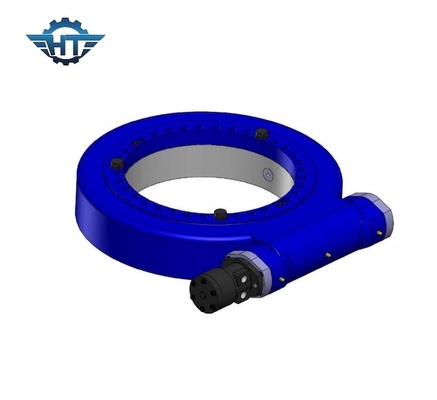

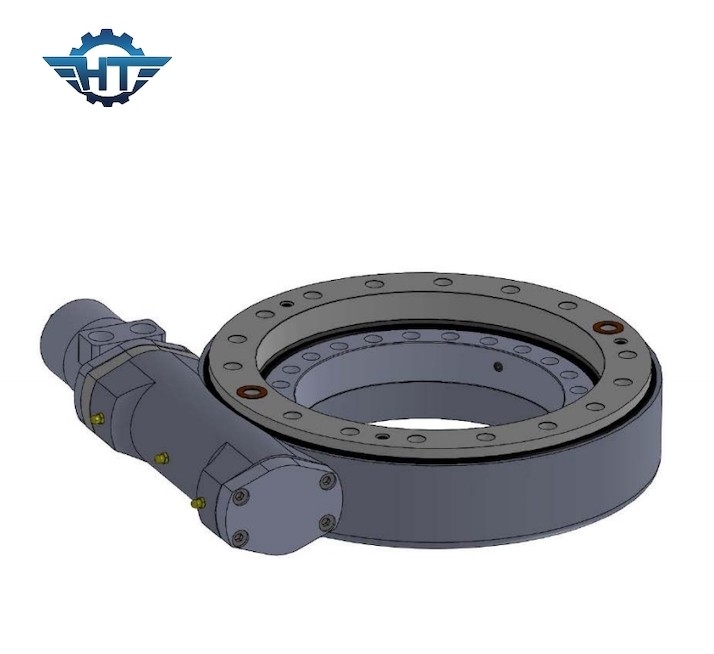

কাত সোলার ট্র্যাকিং সিস্টেমের জন্য 3 ইঞ্চি আইপি66 ছোট ঘেরা স্লিউ ড্রাইভ
কাত সোলার স্লিউ ড্রাইভের বিবরণ
একটি স্লিউ ড্রাইভ সিস্টেম হল একটি কম্প্যাক্টলি তৈরি ইউনিট যা একটি ওয়ার্ম, গিয়ার, বেস, হাউস, বিয়ারিং এবং অন্যান্য জিনিসপত্র নিয়ে গঠিত।এই ইউনিটটি একটি ইউনিটে একটি গিয়ার এবং একটি কীটের সুবিধা নিয়ে আসে।আমাদের SE ড্রাইভগুলি একটি IP66 রেটযুক্ত ঘের অফার করে যা পরিবেশগত কণা যেমন ধুলো, ময়লা, বালি এবং এমনকি জল থেকে প্রায় সম্পূর্ণ সুরক্ষা দেয়।আমাদের পরীক্ষার সরঞ্জামগুলি আমাদের পণ্যগুলিকে 30-বছরের ক্ষেত্রের জীবনকাল নিশ্চিত করে।
এসই মডেল স্লুইং ড্রাইভের পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হ্যাঁ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | হ্যাঁ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হ্যাঁ | 12 |
| ৭” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | হ্যাঁ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | হ্যাঁ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হ্যাঁ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | হ্যাঁ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | হ্যাঁ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | হ্যাঁ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | হ্যাঁ | 204 |
বিভিন্ন মোটর (220VAC, 380VAC মোটর, 12VDC, 24VDC, 48VDC মোটর, সার্ভো মোটর এবং স্টেপার মোটর) গ্রাহকের প্রয়োজন অনুযায়ী ডিজাইন করা যেতে পারে।
ডিসি মোটর
1. আউটপুট শ্যাফ্টের জন্য ডুয়াল সাপোর্টিং স্ট্রাকচার গ্রহণ করুন যাতে গিয়ারবক্সের সর্বোচ্চ টর্ক অনেক বেড়ে যায়।
2. সূর্যের চাকা এবং প্ল্যানেটারি হুইল স্প্লাইন দ্বারা সংযুক্ত থাকে যা গিয়ারবক্সের সর্বাধিক টর্ক বাড়ায় এবং জীবনকে দীর্ঘায়িত করে।
3. আমরা ইনপুট পর্যায়ে হেলিকাল গিয়ার ব্যবহার করি যা উচ্চ গতিতে মসৃণভাবে আওয়াজ কম করে।ভিতরের গিয়ার রিংটি আলাদা করা হয়েছে যাতে আমরা আরও অনুপাত তৈরি করতে পারি এবং নকশাটি নমনীয় হয়।গিয়ারবক্স এবং মোটর অক্ষীয় মধ্যে স্ক্রু দ্বারা একটি সীম ফিক্স দ্বারা অবস্থিত যা ম্যাচিং নির্ভুলতা বৃদ্ধি করে এবং শব্দ কমায়।
4. আমরা গ্রহের চাকার ভিতরে রোলিং পিন হোল্ডার ব্যবহার করি। আমরা স্লাইডিং গ্রাইন্ডিংয়ের পরিবর্তে রোলিং পিন গ্রাইন্ডিং ব্যবহার করি যাতে গিয়ারবক্সের আয়ু অনেক বেশি হয়।
5. ডবল সমর্থন কাঠামো;প্ল্যানেটারি গিয়ারের ভিতরের বোরে অভ্যন্তরীণ পিষে ভিতরের বোরের গোলাকারতা 0.003 মিমি থেকে কম করে; স্লাইডিংয়ের পরিবর্তে ঘূর্ণায়মান দ্বারা চলমান;HRC60 গিয়ার সারফেস প্রিসিশন স্ক্র্যাপিং; এই সমস্ত প্রযুক্তি গ্রহণ করা সুপার শান্ত এবং স্থির অপারেটিং এবং 10000 ঘন্টার বেশি দীর্ঘ জীবনকাল নিশ্চিত করে।
