পণ্যের বিবরণ:
|
| মডেল: | VE9 | স্ব-লক: | হ্যাঁ |
|---|---|---|---|
| সনদপত্র: | ISO9001, CE | ওয়ারেন্টি: | 5~10 বছর |
| উপাদান: | 50Mn, 42CrMo | আবেদন: | ওপেন ফিল্ড সোলার ট্র্যাকার |
| রঙ: | অনুরোধ হিসাবে | সঠিকতা: | ≤0.1 |
| বিশেষভাবে তুলে ধরা: | ওয়ার্ম ভার্টিকাল স্লুইং ড্রাইভ,9 ইঞ্চি উল্লম্ব স্লুইং ড্রাইভ,ওপেন ফিল্ড সোলার ট্র্যাকার স্লুইং ড্রাইভ |
||

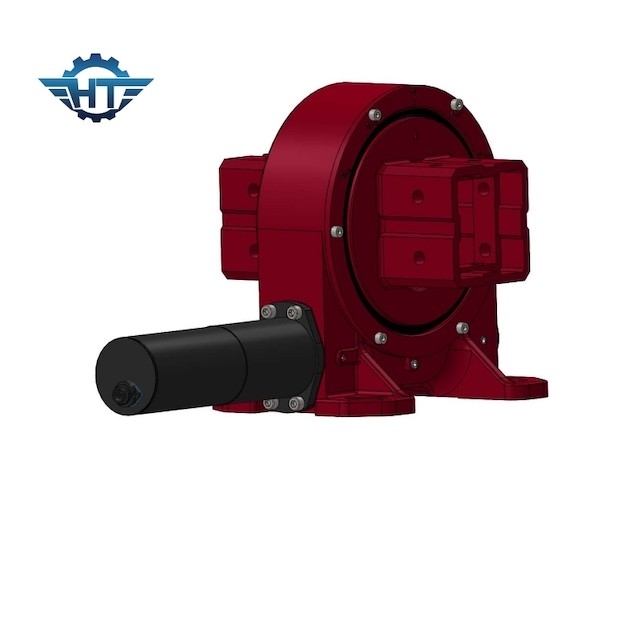

ওপেন ফিল্ড সোলার ট্র্যাকারের জন্য 9 ইঞ্চি উল্লম্ব স্লুইং ড্রাইভ ওয়ার্ম ড্রাইভ স্লিউ রিং
একক অক্ষ Slewing ড্রাইভ বিবরণ
রেডিয়াল লোড: স্লিউইং বিয়ারিংয়ের অক্ষে উল্লম্ব লোড
অক্ষীয় লোড: স্লিউইং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড
হোল্ডিং টর্ক: এটি বিপরীত টর্ক। যখন ড্রাইভটি বিপরীতভাবে ঘোরে, এবং অংশগুলি থাকে না
ক্ষতিগ্রস্ত, সর্বাধিক টর্ক অর্জন করাকে হোল্ডিং টর্ক বলা হয়।
স্ব-লকিং: শুধুমাত্র লোড করা হলে, স্লুইং ড্রাইভটি বিপরীত ঘোরাতে সক্ষম হয় না এবং এইভাবে একে সেলফলকিং বলা হয়।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
একক অক্ষ Slewing ড্রাইভ বৈশিষ্ট্য
একক অক্ষ স্লিউইং ড্রাইভ হল একটি হ্রাস ট্রান্সমিশন প্রক্রিয়া যা ড্রাইভিং পাওয়ার উত্সের সাথে একত্রিত হয়।ঘূর্ণন একক অক্ষে বা একাধিক অক্ষে একসাথে হতে পারে।এটি একটি সাধারণ-উদ্দেশ্য হ্রাস ট্রান্সমিশন মেকানিজম যা ঘূর্ণন, মন্থরকরণ এবং একই সময়ে একটি সাধারণ কাঠামো এবং সুবিধাজনক উত্পাদন এবং রক্ষণাবেক্ষণের কাজগুলিকে একীভূত করে।
একক অক্ষ Slewing ড্রাইভ অ্যাপ্লিকেশন
ফ্ল্যাট একক অক্ষ ট্র্যাকিং সিস্টেম
ফ্ল্যাট একক-অক্ষ ট্র্যাকিং সিস্টেম হল বাজারে সর্বাধিক ব্যবহৃত ট্র্যাকিং সিস্টেম, যা NS-অক্ষ সমতল একক-অক্ষ ট্র্যাকিং সিস্টেমে উপবিভক্ত করা যেতে পারে (অর্থাৎ, ঘূর্ণন অক্ষটি উত্তর-দক্ষিণ দিকে ইনস্টল করা আছে) এবং EW-অক্ষ সমতল একক-অক্ষ ট্র্যাকিং সিস্টেম (অর্থাৎ ঘূর্ণন অক্ষ)।পূর্ব-পশ্চিম দিকে ইনস্টল করা হয়েছে)।তাদের মধ্যে, এনএস-অক্ষ সমতল একক-অক্ষ ট্র্যাকিং সিস্টেমটি সর্বাধিক ব্যবহৃত হয়।
NS-অক্ষ অনুভূমিক একক-অক্ষ ট্র্যাকিং সিস্টেমের জন্য, উচ্চ অক্ষাংশের অঞ্চলগুলির সাথে খাপ খাইয়ে নেওয়ার জন্য, একটি প্রবণ কোণ সহ একটি সমতল একক-অক্ষ ট্র্যাকিং সিস্টেম তৈরি করা হয়েছে।
