পণ্যের বিবরণ:
|
| টাইপ: | ওয়ার্ম হুইল মেকানিজম | উপাদান: | 42CrMo বা 50Mn |
|---|---|---|---|
| আবেদন: | ফ্রেসনেল কেন্দ্রীভূত সৌর স্টেশন | ওয়ারেন্টি: | 10 বছর |
| রঙ: | ধূসর রূপালী | ওয়ারেন্টি সময়ের: | 10 বছর |
| মোটর: | 24V ডিসি | পরিবহন: | বিমান, সমুদ্র, রেলপথ, এক্সপ্রেস দ্বারা |
| বিশেষভাবে তুলে ধরা: | এনভেলপিং ওয়ার্ম গিয়ার স্লুইং ড্রাইভ,স্লিউইং ড্রাইভ গিয়ারবক্স 5",ফ্রেসনেল কনসেনট্রেট ওয়ার্ম স্লিউইং ড্রাইভ |
||

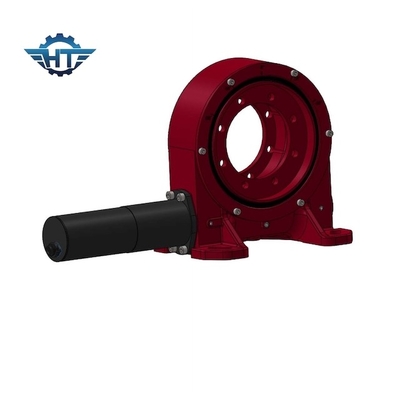

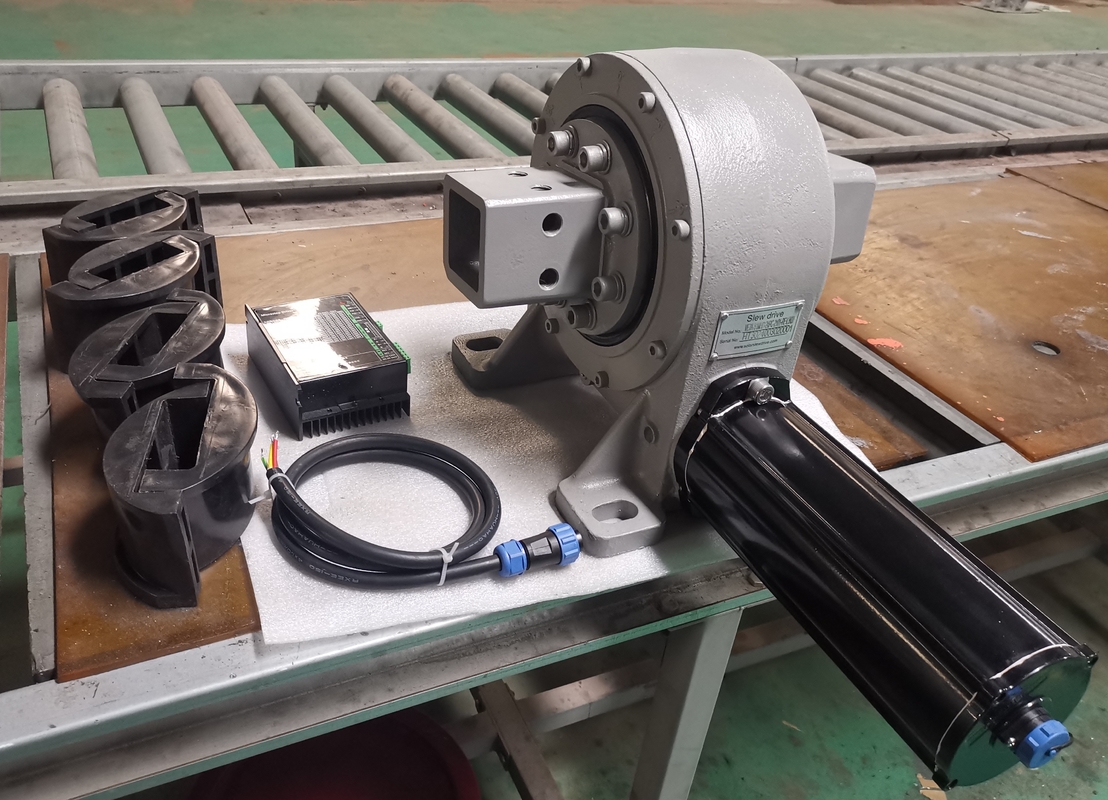

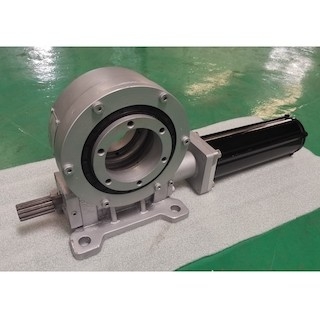

সৌর ট্র্যাকিং সিস্টেমের জন্য Nema23 সহ VE7 একক অক্ষ কৃমি গিয়ার স্লিউইং বিয়ারিং
কৃমি গিয়ার Slewing বিয়ারিং বর্ণনা
ফ্রেসনেল কেন্দ্রীভূত সৌর বিদ্যুৎ কেন্দ্র হল এক ধরণের সিএসপি সোলার ট্র্যাকিং সিস্টেম।কাজের নীতিটি ট্রফ টাইপ ফটোথার্মাল পাওয়ার জেনারেশনের অনুরূপ, তবে আয়নার পরিবর্তে ফ্রেসনেল স্ট্রাকচার কনডেন্সার ব্যবহার করা হয়।এটি তুলনামূলকভাবে সস্তা করে তোলে, তবে কার্যকারিতা একইভাবে হ্রাস পেয়েছে।
কারণ এই ধরনের সিস্টেমে মাত্র কয়েকবার ঘনীভূত হয়, উত্তপ্ত জলীয় বাষ্পের গুণমান বেশি হয় না, যাতে পুরো সিস্টেমের বার্ষিক বিদ্যুৎ উৎপাদনের দক্ষতা প্রায় 10% পর্যন্ত পৌঁছাতে পারে;কিন্তু সিস্টেমের সহজ কাঠামো এবং বাষ্প উৎপন্ন করার জন্য তাপ-স্থানান্তর মাধ্যমটির সরাসরি ব্যবহারের কারণে, এর নির্মাণ এবং রক্ষণাবেক্ষণের খরচও তুলনামূলকভাবে কম।
Enveloping ওয়ার্ম গিয়ার Slew ড্রাইভ বৈশিষ্ট্য
1. 360° ঘোরান
2. বাম বা ডান দিকে একটি ড্রাইভিং মোটর সংযোগ করুন
3. কারখানার আগে গ্রীস ভর্তি করা হয়েছিল
4. সহজ ইনস্টলেশন এবং যুক্তিসঙ্গত স্থান ব্যবহার
5. স্ব লকিং ওয়ার্ম গিয়ার
6. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
7. উচ্চ ব্যাকহোল্ডিং টর্ক, উল্লম্ব ইনস্টলেশনের জন্য উপযুক্ত
8. কম রক্ষণাবেক্ষণ
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
অ্যাপ্লিকেশন
সৌরবিদ্যুৎ কেন্দ্র কেন্দ্রীভূত প্যারাবোলিক কালেক্টর
উত্তর-দক্ষিণ অনুভূমিক অক্ষ নকশা গ্রহণ করে, কার্যকরভাবে সংগ্রাহক তাপ লাভ উন্নত করে।আল্ট্রালিমিট যান্ত্রিক কাঠামোর নকশা, সংগ্রাহক বাতাসের গতি ≤ 7m/s অর্জন করতে পারে, ট্র্যাকিং নির্ভুলতা 0.1°;যেকোনো রাজ্যে দমকা হাওয়ার গতি ≤ 20m/s, সংগ্রাহক ক্ষতিগ্রস্ত হয় না।স্টপ প্রোটেকশন স্টেট, নিচের বাতাসের গতি ≤ 32m/s, কালেক্টর ক্ষতিগ্রস্ত হয় না।
