পণ্যের বিবরণ:
|
| মডেল: | 3 ইঞ্চি | গিয়ার অনুপাত: | 31:1 |
|---|---|---|---|
| আবেদন: | সৌরশক্তি | উৎপত্তি স্থল: | চাংঝো, চীন |
| ড্রাইভার: | 12/24V ডিসি মোটর | সার্টিফিকেট: | ISO9001, CE |
| স্থাপন: | অনুভূমিক বা উল্লম্ব | রক্ষণাবেক্ষণ: | বিনামূল্যে |
| রঙ: | অনুরোধ হিসাবে | নেতিবাচক প্রতিক্রিয়া: | 0.1° |
| বিশেষভাবে তুলে ধরা: | SE3 বৈদ্যুতিক স্লিউ ড্রাইভ,ছোট ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,পিভি ট্র্যাকার ওয়ার্ম গিয়ার স্লিউইং রিং |
||

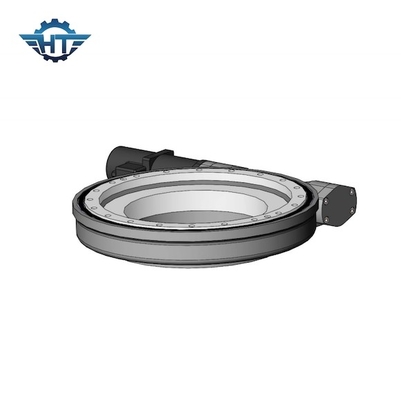

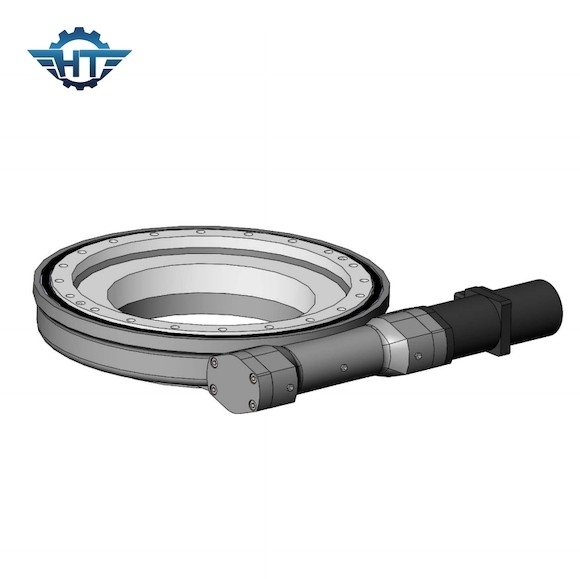

একক অক্ষ পিভি ট্র্যাকারের জন্য বৈদ্যুতিক মোটর সহ SE3 ছোট ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
ছোট ওয়ার্ম গিয়ার স্লিউ ড্রাইভের বর্ণনা
একটি স্লিউ ওয়ার্ম ড্রাইভ সিস্টেম হল একটি কম্প্যাক্টলি তৈরি ইউনিট যা একটি স্লিউইং রিং, বেস প্লেট এবং ওয়ার্ম নিয়ে গঠিত।এই ইউনিটটি একটি স্লিয়িং রিং এবং একটি কৃমির সুবিধাগুলিকে একটি ইউনিটে নিয়ে আসে।
এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেগুলি সম্মিলিত লোডগুলি পরিচালনা করতে সক্ষম একটি ক্রমাগত বা চক্রাকার আন্দোলনের সাথে ধীর ঘূর্ণনের দাবি করে।পণ্যটি একটি বৈদ্যুতিক বা হাইড্রোলিক মোটরকে সংযুক্ত করার পাশাপাশি একটি সম্পূর্ণ সিস্টেমকে সরঞ্জামের সাথে সংযুক্ত করার জন্য মান মাত্রা সহ।
এর কম্প্যাক্টনেস, উচ্চ দৃঢ়তা এবং অন্যান্য উল্লিখিত সুবিধার কারণে, একটি ওয়ার্ম ড্রাইভ সিস্টেম বিভিন্ন সরঞ্জামে ব্যবহৃত হয় যেমন মোবাইল অ্যাসেম্বলি প্ল্যাটফর্ম, স্যাটেলাইট সিস্টেম, হাইড্রোলিক লোডিং ক্রেন পরিবহন যানবাহনে, ছোট সামুদ্রিক ক্রেন, প্রসারিত ঘোরানো মই, বড় চাকা ইউনিটগুলিতে। সামুদ্রিক পোর্টাল পরিবহনকারী।
সুবিধাদি
1. ঘূর্ণন 360 ডিগ্রী
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটরের সংযোগ
3. ইনস্টলেশনের সময়, গিয়ারিং ক্লিয়ারেন্স সামঞ্জস্য করার প্রয়োজন নেই;এটি ইতিমধ্যে কারখানার আগে প্রযোজক দ্বারা সেট করা হয়েছে
4. সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
5. যুক্তিযুক্ত স্থান ব্যবহার
6. গিয়ার স্ব-লক করা হয়;তাই একটি ব্রেক প্রয়োজন হয় না
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
Slewing ড্রাইভের পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক | কাত টর্ক | জিভ ধরে | অক্ষীয় লোড | রেডিয়াল লোড | দক্ষতা | যথার্থতা | স্ব-লকিং | ওজন |
| Nm | Nm | Nm | kN | kN | ডিগ্রী | হ্যাঁ | কেজি | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হ্যাঁ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | হ্যাঁ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হ্যাঁ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | হ্যাঁ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | হ্যাঁ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হ্যাঁ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | হ্যাঁ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | হ্যাঁ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | হ্যাঁ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | হ্যাঁ | 182 |
অ্যাপ্লিকেশন
অনুভূমিক একক-অক্ষ ট্র্যাকিং সিস্টেম
অনুভূমিক একক-অক্ষ ট্র্যাকিং সিস্টেম যা প্রধানত মধ্য এবং নিম্ন অক্ষাংশ এলাকায় প্রয়োগ করা হয়, একাধিক স্ট্রিংগুলির সিঙ্ক্রোনাস ট্র্যাকিং অর্জন করতে ড্রাইভিং ডিভাইসের একটি সেটের মাধ্যমে কয়েকটি অনুভূমিক একক অক্ষ স্ট্রিংগুলিকে সংযুক্ত করে।লিংকেজ অ্যারে 20kWp থেকে 60kWp পর্যন্ত মডিউল মাউন্ট করার ক্ষমতা সহ 6 স্ট্রিং, 8 স্ট্রিং, 10 স্ট্রিং এবং 12টি স্ট্রিং হতে পারে।নির্দিষ্ট বন্ধনীর তুলনায় বার্ষিক অতিরিক্ত বিদ্যুৎ উৎপাদন 15%~23% পর্যন্ত।বিভিন্ন ভূখণ্ডে প্রযোজ্য, যেমন মরুভূমি, সমতল, ঢালের জমিতে মাছের পুকুর ইত্যাদি।
