পণ্যের বিবরণ:
|
| টাইপ: | 12 ইঞ্চি Slewing ড্রাইভ | উপাদান: | 42CrMo বা 50Mn |
|---|---|---|---|
| ওয়ারেন্টি: | 5~10 বছর | আকার: | 3"~25" |
| আবেদন: | সামঞ্জস্যযোগ্য সৌর শক্তি | রঙ: | গ্রাহক প্রয়োজন |
| মোটর: | এসি, ডিসি, হাইড্রোলিক | ইনস্টলেশন সাইট: | খোলা মাঠ |
| বৈশিষ্ট্য: | নিরাপদ, স্ব-লকিং | আইপি ক্লাস: | IP66 |
| বিশেষভাবে তুলে ধরা: | আওয়ারগ্লাস ওয়ার্ম গিয়ার ড্রাইভ,ওয়ার্ম গিয়ার ড্রাইভ 42CrMo,ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ 42CrMo |
||

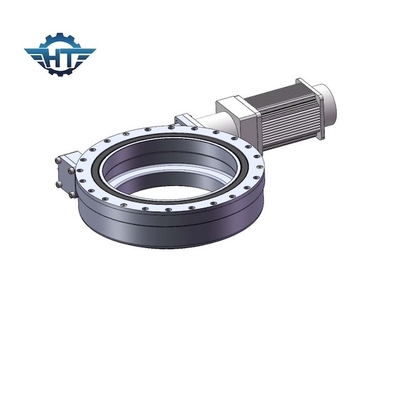

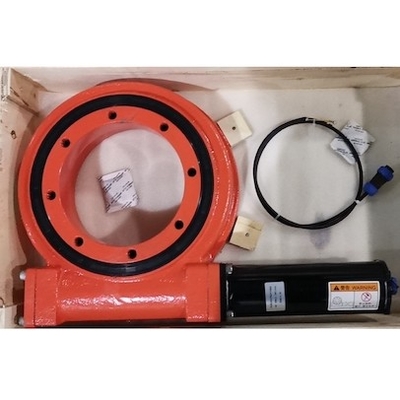

সামঞ্জস্যযোগ্য সৌর শক্তি ট্র্যাকিং সিস্টেমের জন্য আওয়ারগ্লাস ওয়ার্ম সহ SE12 ওয়ার্ম গিয়ার ড্রাইভ
ওয়ার্ম গিয়ার ড্রাইভের বর্ণনা
একক-অক্ষ স্লিউইং ইউনিটগুলি সৌর ট্র্যাকিং এবং বিভিন্ন শিল্প ও উত্পাদন ক্ষেত্রে ব্যবহৃত হয়, যা সুনির্দিষ্ট নির্ভরযোগ্যতা নিয়ে আসে।আমাদের সুইং ড্রাইভগুলিতে একটি টরয়েডাল ওয়ার্ম নির্মাণ বৈশিষ্ট্য রয়েছে যা সর্বাধিক গিয়ার যোগাযোগ, উচ্চ শক্তি এবং আউটপুট টর্কের জন্য অনুমতি দেয়।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
অ্যাপ্লিকেশন
1) সর্বোত্তম প্রবণতা স্থির
নিম্ন অক্ষাংশে, নিম্ন অনুকূল প্রবণতার কারণে বিদ্যুৎ উৎপাদনের বৃদ্ধি ন্যূনতম হয় (8°-এর মতো, প্রায় কোনো বৃদ্ধি হয়নি);উচ্চ অক্ষাংশে, সর্বোত্তম প্রবণতা বড় এবং উৎপন্ন বিদ্যুতের পরিমাণ উল্লেখযোগ্যভাবে বেশি (উদাহরণস্বরূপ, 50° এ প্রায় 25%)
2) সমতল একক অক্ষ
এটি সূর্যের এক দিনের মধ্যে ঘটনা কোণের পরিবর্তন ট্র্যাক করে এবং নিম্ন অক্ষাংশে এর বিদ্যুৎ উৎপাদন বৃদ্ধির হার উচ্চ অক্ষাংশের তুলনায় উল্লেখযোগ্যভাবে ভাল।এটি সাধারণত বিশ্বাস করা হয় যে সমতল একক অক্ষ ট্র্যাকিং 30 ° এর কম অক্ষাংশ ব্যবহারের জন্য আরও উপযুক্ত।
3) তির্যক একক অক্ষ
এটি উচ্চ অক্ষাংশের জন্য আরও উপযুক্ত।
4) দ্বৈত অক্ষ ট্র্যাকিং
এক দিনের মধ্যে এবং এক বছরের মধ্যে সূর্যের ঘটনা কোণের পরিবর্তনগুলি ট্র্যাক করার কারণে বিদ্যুৎ উৎপাদন বৃদ্ধির ক্ষেত্রে এই পদ্ধতিটি স্পষ্টতই সর্বোচ্চ।
5) স্থায়ী স্থায়ী
এই প্রকারটি বন্ধনীর প্রবণতা সামঞ্জস্য করার জন্য সূর্যের এক বছরের মধ্যে আপতন কোণের পরিবর্তনের উপর ভিত্তি করে তৈরি করা হয়, এইভাবে বিদ্যুৎ উৎপাদন বৃদ্ধি পায়।
বিভিন্ন মাউন্টিং পদ্ধতির মধ্যে সবচেয়ে মৌলিক পার্থক্য হল তাদের আনা পাওয়ার জেনারেশনের পার্থক্য।অবশ্যই, প্রাথমিক বিনিয়োগ এবং অপারেশনাল রক্ষণাবেক্ষণ খরচের মধ্যে পার্থক্য থাকবে।
প্ল্যানেটারি রিডুসারগুলি এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেগুলির জন্য একটি ছোট প্যাকেজে উচ্চ টর্ক এবং সমাক্ষীয় প্রান্তিককরণ সহ একটি আউটপুট শ্যাফ্ট প্রয়োজন
