পণ্যের বিবরণ:
|
| গিয়ার অনুপাত: | 51:1 | ওয়ার্ম গিয়ার ব্যাকল্যাশ: | 0.15° |
|---|---|---|---|
| রেট আউটপুট টর্ক: | 7344 Nm | জিভ ধরে: | 60 kN.m |
| কাত টর্ক: | 10 kN.m | দক্ষতা: | 40% |
| রঙ: | অনুরোধ হিসাবে | শিপিং উপায়: | সমুদ্র, বিমান, রেলপথ, এক্সপ্রেস দ্বারা |
| বিশেষভাবে তুলে ধরা: | ডাবল এনভেলপিং স্মল স্লিউ ড্রাইভ,ভিই৭ স্লিউ ড্রাইভ,ভিই৭ স্লিউইং রিং ড্রাইভ |
||

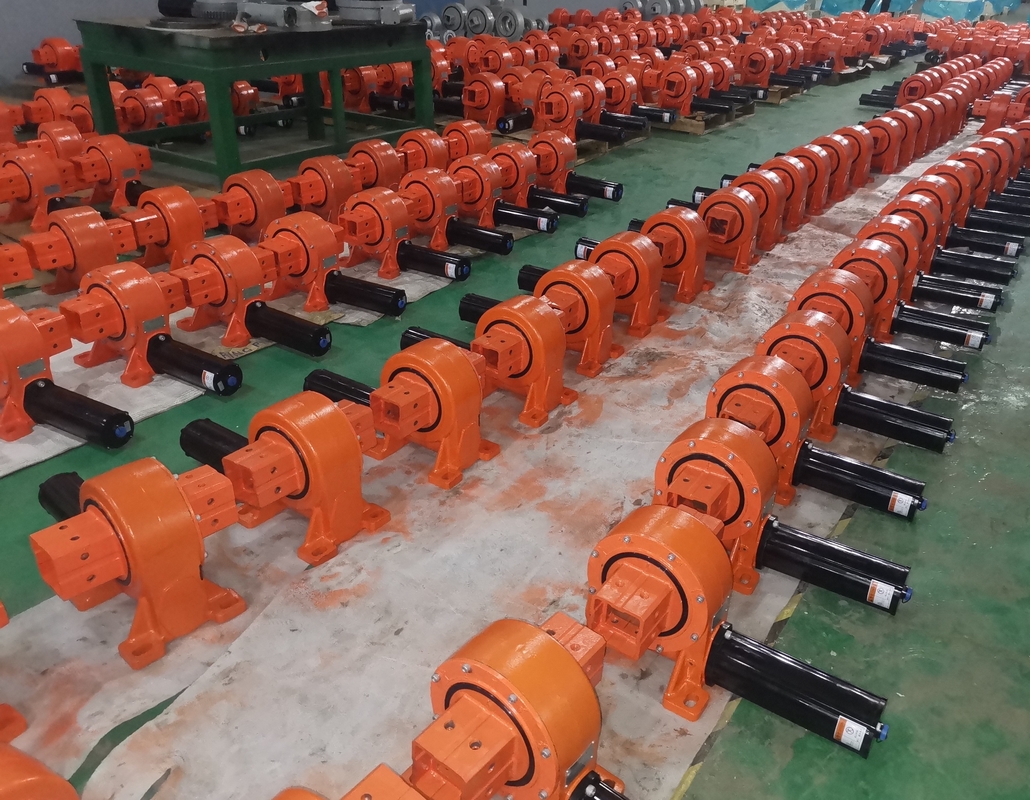

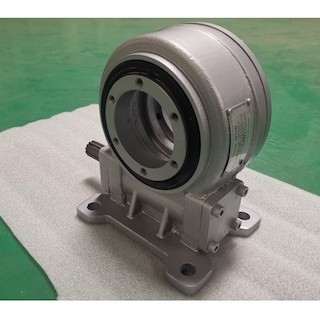

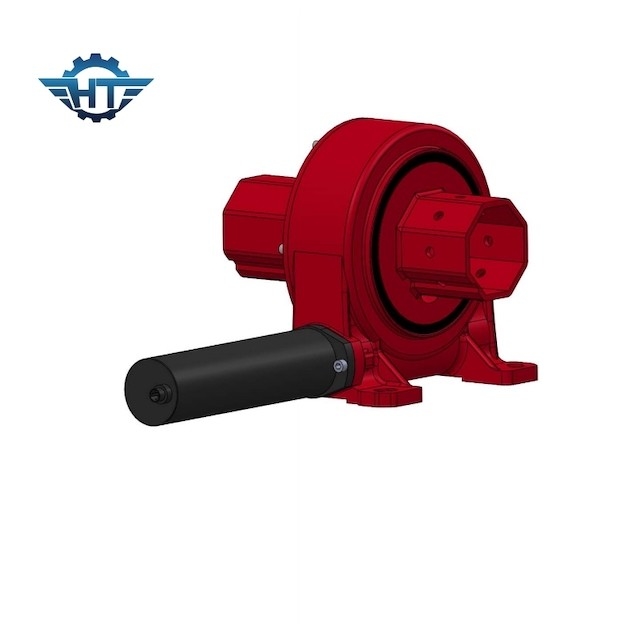

অনুভূমিক একক অক্ষ সোলার ট্র্যাকারের জন্য VE7 ডবল খামে ছোট স্লুইং ড্রাইভ
শিল্প ব্যবহারের কৃমি এবং গিয়ার স্লিউ ড্রাইভের বিবরণ
স্লিউইং ড্রাইভ উচ্চ নির্ভরযোগ্যতা, এটি 30 বছরের ফিল্ড লাইফের গ্যারান্টি দেওয়ার জন্য ডিজাইন এবং পরীক্ষা করা হয়েছে।সুতরাং সমস্ত কাঁচামাল অবশ্যই সোলার ট্র্যাকিং সিস্টেমের প্রয়োজনীয় মান পূরণ করবে।আমরা একই সময়ে উচ্চ মানের, নির্ভরযোগ্য এবং কম দামের পণ্যগুলি নিশ্চিত করতে একটি শব্দ গুণমান নিয়ন্ত্রণ প্রয়োগ করি।
Slewing ড্রাইভ উচ্চ কর্মক্ষমতা.গিয়ারবক্সকে প্রচণ্ড শক্তি এবং শক্তি দিতে, টিকে থাকা লোড-হোল্ডিং এবং সেইসাথে বর্ধিত দক্ষতা এবং নির্ভুলতা প্রদানের জন্য এটি ঘন্টাগ্লাস ওয়ার্ম প্রযুক্তি দ্বারা চালিত।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
অ্যাপ্লিকেশন
স্লুইং ড্রাইভ অ্যাপ্লিকেশনের মধ্যে রয়েছে সোলার ট্র্যাকার, উইন্ড টারবাইন, অ্যান্টেনা, স্যাটেলাইট, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক ইকুইপমেন্ট অ্যাটাচমেন্ট, অয়েল টুল ইকুইপমেন্ট, টায়ার হ্যান্ডলার, ডিগার এস এবং অটোমোটিভ লিফট ইত্যাদি।
প্রশ্নোত্তর
কিভাবে সঠিক সুইং ড্রাইভ নির্বাচন করবেন?
স্লিউইং ড্রাইভ নির্বাচন এবং গণনার ক্ষেত্রে, আমাদের বিবেচনা করা উচিত যে স্লিউইং বিয়ারিং সাধারণত অক্ষীয় বল Fa, রেডিয়াল ফোর্স Fr এবং উল্টানো মুহূর্ত M-এর সম্মিলিত ক্রিয়া বহন করে।বিভিন্ন অ্যাপ্লিকেশনের জন্য, প্রধান ইঞ্জিনের কাজের মোড এবং বিভিন্ন কাঠামোগত ফর্মের কারণে, উপরের তিনটি লোডের সংমিশ্রণ পরিবর্তিত হবে, কখনও কখনও এটি দুটি লোডের যৌথ ক্রিয়া হতে পারে, এবং কখনও কখনও এটি শুধুমাত্র একমাত্র ক্রিয়া হতে পারে এক লোড।
স্লিউইং বিয়ারিংয়ের জন্য দুটি ধরণের ইনস্টলেশন পদ্ধতি রয়েছে: সিট টাইপ ইনস্টলেশন এবং সাসপেনশন টাইপ ইনস্টলেশন।
পণ্যের নমুনাগুলির দ্বারা প্রদত্ত তথ্য অনুসারে, স্ট্যাটিক ভারবহন ক্ষমতা বক্ররেখাটি প্রাথমিকভাবে স্লিউইং বিয়ারিংয়ের নির্বাচন এবং গণনা পদ্ধতি অনুসারে স্লিউইং বিয়ারিং নির্বাচন করতে এবং তারপরে আমাদের কোম্পানির প্রযুক্তিগত বিভাগের সাথে নিশ্চিত করতে ব্যবহার করা যেতে পারে।আমরা আমাদের কোম্পানীকে স্লিউইং বিয়ারিং এর প্রয়োগ সম্পর্কিত প্রাসঙ্গিক তথ্য প্রদান করতে পারি এবং আমাদের কোম্পানি সেগুলি ডিজাইন ও নির্বাচন করবে।
