পণ্যের বিবরণ:
|
| Slewing Reducer: | VE5" | গিয়ার অনুপাত: | 37:1 |
|---|---|---|---|
| উৎপত্তি স্থল: | চীন | আবেদন: | পিভি সোলার ট্র্যাকিং সিস্টেম |
| দক্ষতা: | 40% | রঙ: | অনুরোধ হিসাবে |
| ওয়ারেন্টি: | 10 বছর | সার্টিফিকেট: | ISO9001, CE |
| বিশেষভাবে তুলে ধরা: | VE5 উল্লম্ব স্লুইং ড্রাইভ,37 1 অনুপাত স্লিউইং ড্রাইভ গিয়ারবক্স,VE5 বৈদ্যুতিক স্লিউ ড্রাইভ |
||

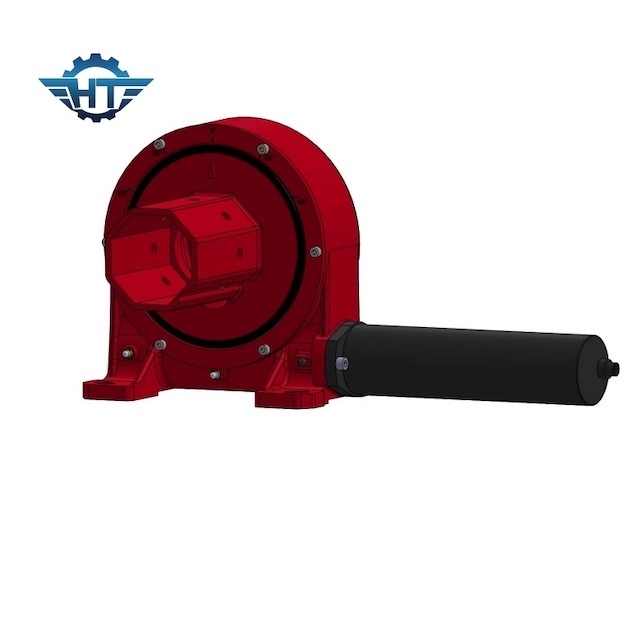

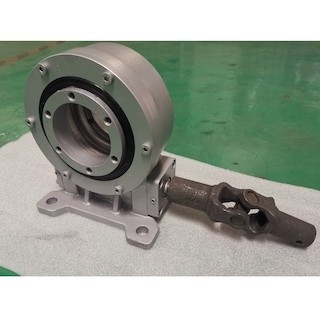

পিভি সোলার ট্র্যাকিং সিস্টেমের জন্য গিয়ার অনুপাত 37:1 গিয়ারবক্স সহ উল্লম্ব VE5 স্লুইং ড্রাইভ
Enveloping ওয়ার্ম গিয়ার বিবরণ
এনভেলপিং স্লিউইং ড্রাইভ একটি নতুন ধরণের ঘূর্ণমান এবং সংক্রমণ পণ্য।এটিকে সাধারণত slewing ড্রাইভ বা slewing বিয়ারিং বলা হয়, যা সাধারণত ডবল এনভেলপিং ওয়ার্ম, গিয়ার, হাউজিং, মোটর এবং অন্যান্য উপাদানগুলির সমন্বয়ে গঠিত।যেহেতু মূল উপাদানগুলি হল ডবল এনভেলপিং ওয়ার্ম, তাই এটি গিয়ারের সাথে আরও ঘনিষ্ঠভাবে মেশ করতে পারে এবং বহু দাঁতের যোগাযোগ অর্জন করতে পারে, এইভাবে সঠিকতা এবং ধারণ করার মুহূর্ত টর্ক উন্নত করে।তারা একই সাথে অক্ষীয় শক্তি, রেডিয়াল বাহিনী এবং উল্টে যাওয়া মুহূর্তগুলি সহ্য করতে পারে।ঐতিহ্যবাহী ঘূর্ণমান পণ্যগুলির সাথে তুলনা করে, নতুন স্লিউইং ড্রাইভটি সহজ ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ এবং ইনস্টলেশনের স্থানের একটি বৃহত্তর ডিগ্রি বৈশিষ্ট্যযুক্ত।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
রক্ষণাবেক্ষণ
slewing বিয়ারিং যান্ত্রিক slewing কাঠামোর একটি গুরুত্বপূর্ণ উপাদান।উচ্চ লোড এবং কঠোর পরিবেশের অধীনে মেশিনের উচ্চ-দক্ষতা বজায় রাখার জন্য, স্লিউইং বিয়ারিংয়ের ভাল পারফরম্যান্স তার গুরুত্বপূর্ণ মৌলিক গ্যারান্টিগুলির মধ্যে একটি।
পরিধান এবং টিয়ার সাধারণ ব্যর্থতা এক.অতএব, স্লিউইং বিয়ারিংয়ের পরিধানের হার কমাতে, সংশ্লিষ্ট তৈলাক্তকরণের কাজটি করা প্রয়োজন।
কাজের পরিবেশ অনুযায়ী স্লিউইং বিয়ারিং নিয়মিতভাবে লুব্রিকেটিং গ্রীস দিয়ে পূর্ণ করতে হবে।কারখানায় স্লুইং ড্রাইভ পর্যাপ্তভাবে গ্রীস করা হয়েছে।পরবর্তী পর্যায়ে, ব্যবহারের ফ্রিকোয়েন্সি অনুযায়ী গ্রীস যোগ করা বা প্রতিস্থাপন করা উচিত।বিশেষ কাজের পরিবেশে, যেমন গ্রীষ্মমন্ডলীয়, উচ্চ আর্দ্রতা, ধূলিকণা, বড় তাপমাত্রার পরিবর্তন এবং ক্রমাগত কাজ, তৈলাক্তকরণ চক্র সংক্ষিপ্ত করা উচিত।এটিতে গ্রীস যুক্ত করার সময়, এটি এমন অবস্থায় করা উচিত যে স্লিউইং বিয়ারিংটি ধীরে ধীরে ঘোরে।যখন সীল থেকে গ্রীস ওভারফ্লো হয়, এর অর্থ হল ভরাট সম্পন্ন হয়েছে এবং উপচে পড়া গ্রীস একটি ফিল্ম তৈরি করবে এবং একটি সীলমোহর হিসাবে কাজ করবে।
দীর্ঘ সময় ধরে রাখার আগে এবং পরে স্লিউইং বিয়ারিংটিকে নতুন গ্রীস দিয়ে পূর্ণ করতে হবে এবং এটিকে সমানভাবে ভরাট করার জন্য ধীরে ধীরে স্লিউইং বিয়ারিংটি ঘোরান।
স্লিউইং বিয়ারিং লুব্রিকেট করার জন্য, শুধুমাত্র পদ্ধতি এবং পদ্ধতিতে মনোযোগ দেওয়া উচিত নয়, তবে উপযুক্ত ধরণের লুব্রিকেটিং তেল নির্বাচনের দিকেও মনোযোগ দেওয়া উচিত।উদাহরণস্বরূপ, গ্রীসের গুণমান খারাপ এবং বার্ধক্য, এবং ভুল লুব্রিকেন্ট নির্বাচন স্লিউইং বিয়ারিং এর পরিধানকে আরও বাড়িয়ে তুলবে।
