পণ্যের বিবরণ:
|
| মডেল: | 9 ইঞ্চি | গিয়ার অনুপাত: | 61:1 |
|---|---|---|---|
| দক্ষতা: | 40% | টাইপ: | অনুভূমিক সিরিজ |
| আবেদন: | সোলার প্ল্যান্ট | OEM পরিষেবা: | উপলব্ধ |
| উৎপত্তি স্থল: | চাংঝো, চীন | ড্রাইভার: | 24V ডিসি মোটর |
| বিশেষভাবে তুলে ধরা: | 9 ইঞ্চি ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,ওয়ার্ম গিয়ার স্লিউ ড্রাইভ 24VDC,24VDC মোটর স্লিউইং রিং ড্রাইভ |
||

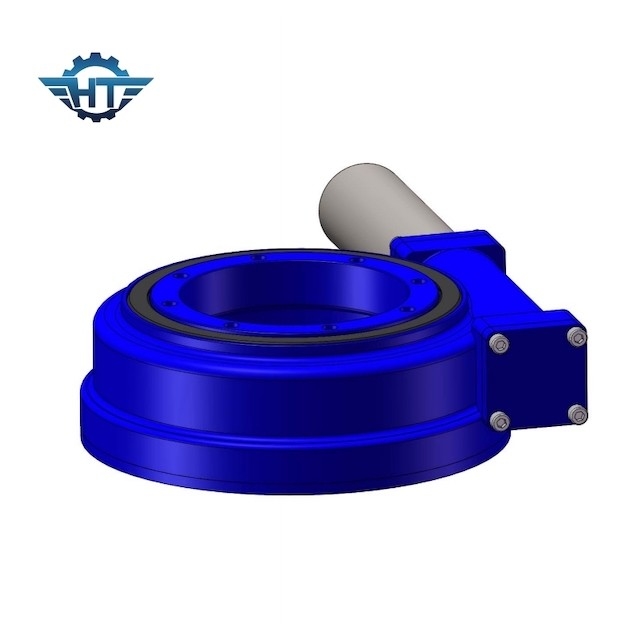

সোলার প্ল্যান্টের জন্য 24V ডিসি স্টেপার মোটর, ড্রাইভার এবং এনকোডার সহ স্লিউইং রিং ড্রাইভ
Slewing রিং ড্রাইভ বিবরণ
একটি Slewing ড্রাইভ কি?

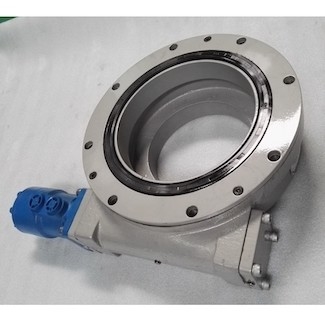

একটি স্লিউইং ড্রাইভ (বা সংক্ষেপে স্লিউ ড্রাইভ) হল একটি সম্পূর্ণ, ইনস্টল করার জন্য প্রস্তুত সিস্টেম যা একটি বল বা রোলার স্লিউইং রিং (বেয়ারিং), ওয়ার্ম এবং সম্পূর্ণরূপে আবদ্ধ হাউজিং নিয়ে গঠিত।এটি বিভিন্ন অ্যাপ্লিকেশন এবং গ্রাহকদের চাহিদার উপর ভিত্তি করে নির্বাচনযোগ্য আইপি গ্রেড সহ জলবাহী বা বৈদ্যুতিক গ্রহের গিয়ারবক্সের সাথে কাস্টমাইজ করা যেতে পারে।এতে জারা সুরক্ষা, উচ্চ লোড এবং উচ্চ নির্ভুলতার বৈশিষ্ট্য রয়েছে।
সৌর ট্র্যাকিং ঘূর্ণমান ড্রাইভ ডিভাইসটি স্লিউইং বিয়ারিং এবং অ্যানুলার ওয়ার্ম স্ট্রাকচার গ্রহণ করে, যা মাল্টি-টুথ যোগাযোগ অর্জন করতে পারে, বড় ট্রান্সমিশন টর্ক এবং স্থিতিশীল অপারেশনের বৈশিষ্ট্য রয়েছে;বৃহৎ রেডিয়াল এবং অক্ষীয় লোড সহ্য করতে পারে এবং শক্তিশালী উল্টে যাওয়া টর্ক (এন্টি-উইন্ড রেজিস্ট্যান্স) সৌর ফটোভোলটাইক পাওয়ার জেনারেশন ট্র্যাকিং সিস্টেম এবং অন্যান্য নতুন শক্তি শিল্পে দেশি ও বিদেশী গ্রাহকদের দ্বারা ব্যাপকভাবে ব্যবহৃত হচ্ছে।
এসই মডেল পারফরমেন্স প্যারামিটার
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (kN.m) |
অধিষ্ঠিত টর্ক (kN.m) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা | যথার্থতা (ডিগ্রী) |
আইপি | কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 105 |
| 21" | 18000 | 203 | ৮১ | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 149 |
| 25" | 18000 | 271 | ৮৯ | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 204 |
সুবিধাদি
চাংঝো হ্যাংটুও রিং-ওয়াউন্ড ওয়ার্ম টেকনোলজি সহ একটি স্লিউইং ড্রাইভ তৈরি করতে একটি ডাবল-এনভেলপ প্রযুক্তি ব্যবহার করে লোড সর্বাধিক করার এবং ট্রান্সমিশন দক্ষতা এবং নির্ভুলতা উন্নত করার সবচেয়ে গুরুত্বপূর্ণ উপায় হিসাবে।যখন কৃমিটি স্লিউইং বিয়ারিং এর সাথে নিযুক্ত থাকে, তখন বহু-দাঁত এনগেজমেন্ট অর্জন করা যায়, এবং যখন কৃমি নিযুক্ত থাকে, শুধুমাত্র এক-দাঁত এনগেজমেন্ট অর্জন করা যায়।5 থেকে 11 দাঁতের বর্ধিত দাঁতের পৃষ্ঠের ব্যস্ততা এইভাবে সংক্রমণের শক্তি এবং শক্তিকে ব্যাপকভাবে বৃদ্ধি করে।আমাদের একাধিক ড্রাইভের পরিসর বিভিন্ন সিরিজে পাওয়া যায় এবং বিস্তৃত মডেল কভার করে।কর্মক্ষমতা পরিসীমা এবং ইনস্টলেশন মাত্রা বিভিন্ন অ্যাপ্লিকেশনের চাহিদা পূরণ করতে পারে.বর্তমানে, আমাদের পণ্যগুলিকে 9টি মৌলিক মডেলে ভাগ করা যেতে পারে, রেসওয়ের ব্যাস 75 মিমি থেকে 800 মিমি পর্যন্ত।লোড রেঞ্জ 6kNm থেকে 220kNm, টর্ক আউটপুট 200Nm থেকে 63kNm, টার্নিং টর্ক 500Nm থেকে 271kNm, এবং ট্রান্সমিশন হ্রাস অনুপাত 30:1 থেকে 156600:1 পর্যন্ত৷ইনস্টলেশন পদ্ধতি অনুভূমিক, উল্লম্ব বা বহু-অক্ষ হতে পারে।
আপনি একটি বেসিক টাইপ (ওপেন গিয়ার) বা সম্পূর্ণভাবে আবদ্ধ টাইপ অর্ডার করতে পারেন।আমরা একটি দ্বি-অক্ষ স্লিউ ড্রাইভ (একক ঘূর্ণমান ড্রাইভ একই সাথে উভয় দিকে ঘোরে) এবং একটি একক-শ্যাফ্ট ডুয়াল ড্রাইভ (দুটি ড্রাইভ ওয়ার্ম একটি একক শ্যাফ্টে একই স্লিউইং বিয়ারিং চালায়) অফার করি।
সাধারণ স্লিউ ড্রাইভ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে সৌর বিদ্যুৎ কেন্দ্র, বায়ু টারবাইন, ট্রাক ক্রেন, বায়বীয় কাজের যান, ইউটিলিটি সরঞ্জাম, জলবাহী সরঞ্জাম, পেট্রোলিয়াম সরঞ্জাম, হুইল স্টিয়ারিং সরঞ্জাম, খননকারী এবং স্বয়ংক্রিয় উত্তোলন সরঞ্জাম।আরও অনেক অ্যাপ্লিকেশন রয়েছে যেগুলি সম্পূর্ণভাবে তালিকাভুক্ত করা হয়নি, কারণ একই ট্রান্সমিশনে উচ্চ লোড এবং উচ্চ টর্ক অফার করে এমন অ্যাপ্লিকেশনগুলির জন্য স্লিউইং ড্রাইভ সেরা পছন্দ।
আমরা বিভিন্ন ধরণের স্লিউ ড্রাইভ তৈরি করি এবং অনেক ধরণের ড্রাইভ এবং ড্রাইভ উপাদান অফার করি।আমাদের একাধিক ড্রাইভ স্ব-লকিং বা ব্যাক-ড্রাইভ হতে পারে।স্ব-লকিং স্লিউ ড্রাইভটি বিপরীত হয় না যখন রিভার্স ফোর্স স্লিউইং রিং থেকে কৃমিতে প্রেরণ করা হয় এবং একটি পৃথক ব্রেক ইনস্টল করার প্রয়োজন নেই।স্ব-লক করার পরিবর্তে, এটি বিপরীত দিকে চালিত হতে পারে।জলবাহী অ্যাপ্লিকেশনের জন্য, আমরা আমাদের গ্রাহকদের জলবাহী মোটর সরবরাহ করি।বৈদ্যুতিক সরঞ্জামের জন্য, আমরা আমাদের গ্রাহকদের জন্য গিয়ারবক্স এবং বিভিন্ন মোটর সরবরাহ করতে পারি।
