পণ্যের বিবরণ:
|
| স্লিউ ড্রাইভ মোটর: | 24ভিডিসি | গতি: | কাস্টমাইজড |
|---|---|---|---|
| হাউজিং: | ঘিরা | টাইপ: | উল্লম্ব একক প্রকার |
| উপাদান: | 42CrMo বা 50Mn | ওয়ারেন্টি: | 5~10 বছর |
| আবেদন: | সোলার এনার্জি ট্র্যাকিং সিস্টেম | পরিবহন প্যাকেজ: | পাতলা পাতলা কাঠের বাক্স |
| বিশেষভাবে তুলে ধরা: | VE3 এনক্লোজড স্লুইং ড্রাইভ,এনক্লোজড স্লুইং ড্রাইভ সিঙ্গেল এক্সিস,VE3 সোলার স্লিউ ড্রাইভ |
||

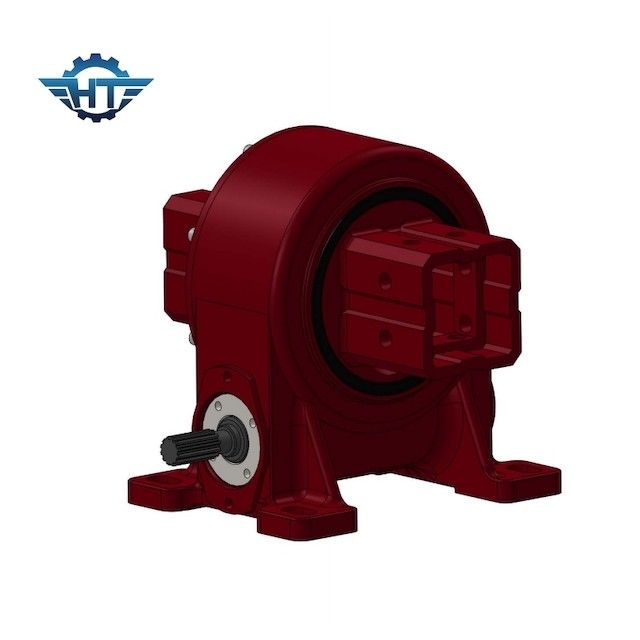

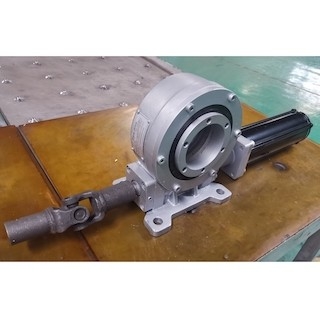

সৌর শক্তি ট্র্যাকিং সিস্টেমের জন্য VE3 এনভেলপিং ওয়ার্ম গিয়ার একক অক্ষ স্লিউইং বক্স
স্লিউ ড্রাইভ গিয়ারবক্স বর্ণনা
স্লুইং ড্রাইভ গিয়ারবক্সগুলি সর্বাধিক গিয়ার টর্ক এবং মসৃণ ঘূর্ণনের জন্য ঘন্টা গ্লাস ওয়ার্ম প্রযুক্তি দ্বারা চালিত হয়।আমরা বিভিন্ন মুহূর্ত লোড ক্ষমতা সহ বিভিন্ন ড্রাইভ মডেল অফার করি।স্ট্যান্ডার্ড স্লিউ ড্রাইভগুলি একটি ওপেন হাউজিং এবং সিঙ্গেল সেলফ লকিং রেওয়ারগ্লাস ওয়ার্ম শ্যাফ্টের সাথে লাগানো থাকে।একবার পাওয়ার সোর্স ইনপুটটি নিরপেক্ষ অবস্থায় ফেরত গেলে, ওয়ার্ম শ্যাফ্ট লোডটিকে কোনো বাহ্যিক ব্রেকিং ডিভাইসের প্রয়োজন ছাড়াই অবস্থানে লক করবে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
ইনস্টল করুন
ইনস্টলেশন প্রস্তুতি
1 শারীরিক ক্ষতির জন্য ঘূর্ণমান হ্রাসকারী পরীক্ষা করুন।রোটারি রিডুসার এবং সংযোগকারী বন্ধনী পরিষ্কার করুন।অমেধ্য ভারবহন পৃষ্ঠ পরিষ্কার করুন (যেমন লোহার ফাইলিং, burrs, পেইন্ট, ওয়েল্ডিং স্ল্যাগ, ইত্যাদি)।
2 অনুগ্রহ করে রোটারি রিডুসারের মাউন্টিং পৃষ্ঠে অ্যান্টি-মরিচা তেল পরিষ্কার করতে নীচের নির্দেশাবলী অনুসরণ করুন।
2.1 ইনস্টলেশন পৃষ্ঠের বাইরের অংশ পরিষ্কার করতে পরিষ্কার করার তরল (যেমন ডিজেল তেল, পেট্রল, ইত্যাদি) ব্যবহার করুন।পরিষ্কারের তরল রাবার সীলের কর্মক্ষমতা ক্ষতি করতে পারে না;
2.2 অনুগ্রহ করে পরিষ্কার তরল ব্যবহারের জন্য প্রবিধানগুলি মেনে চলুন (যেমন প্রস্তুতকারকের প্রবিধান, কর্মী সুরক্ষা, পরিবেশ সুরক্ষা, ইত্যাদি)৷
2.3 ইনস্টলেশনের সময় পজিশনিং বোল্টগুলি আলগা করা যাবে না এবং শিপিং বোল্টগুলি সরানোর পরেই ইনস্টলেশন করা যেতে পারে।
