পণ্যের বিবরণ:
|
| মডেল: | SE1 | জিভ ধরে: | 1800 Nm |
|---|---|---|---|
| কাত টর্ক: | 1000 Nm | আউটপুট টর্ক: | 400 Nm |
| স্ট্যাটিক অক্ষীয় লোড: | 22 kN | স্ট্যাটিক র্যাডিকাল লোড: | 12 kN |
| কাঁচামাল: | QT | ওজন: | 6 কেজি |
| বিশেষভাবে তুলে ধরা: | solar slew drive,slewing drive for solar tracking system |
||
সৌর পুনর্নবীকরণযোগ্য শক্তির জন্য উচ্চ কর্মক্ষমতা ছোট আকারের স্লিউ ড্রাইভ
ছোট আকারের স্লিউ ড্রাইভের বিবরণ

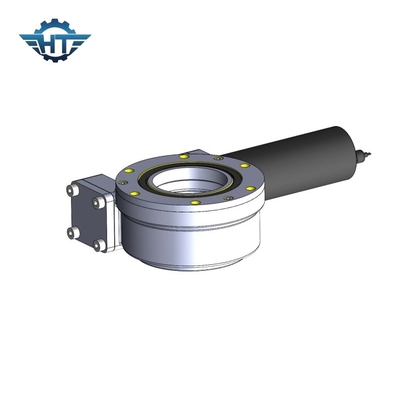

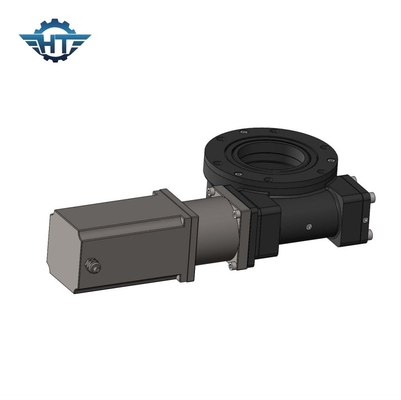

স্লিউইং ড্রাইভ ডিভাইস হল একটি পূর্ণ-পরিধি স্লিউইং ডিসেলারেশন ট্রান্সমিশন মেকানিজম যা ড্রাইভিং পাওয়ার সোর্সকে একীভূত করে।slewing ড্রাইভ ডিভাইস একটি ট্রান্সমিশন অনুসরণকারী এবং একটি প্রক্রিয়া সংযুক্তি হিসাবে slewing বিয়ারিং ব্যবহার করে।ড্রাইভিং সোর্স এবং কেসিং এবং অন্যান্য রিং উভয়ই ট্রান্সমিশন ফলোয়ার এবং চালিত কাজের অংশের সংযোগ বেস হিসাবে ব্যবহৃত হয়, যাতে স্লিউইং বিয়ারিং নিজেই একটি পূর্ণ-পরিধি স্লিউইং সংযোগ, এবং ড্রাইভিং পাওয়ার উত্স এবং প্রধান ট্রান্সমিশন অংশগুলি এটিকে একটি সার্বজনীন মন্থর সংক্রমণ প্রক্রিয়া তৈরি করে যা ঘূর্ণন, হ্রাস এবং ড্রাইভিং এর ফাংশনগুলিকে একীভূত করে এবং একই সাথে একটি সাধারণ কাঠামো রয়েছে এবং এটি উত্পাদন এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।ছবিটি দুটি সাধারণ সুইং ড্রাইভ দেখায়।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
SE1 Slewing ড্রাইভ ডেটাশিট
| মডেল | SE1 |
| অনুপাত | 32:1 |
| রেট আউটপুট টর্ক (Nm) | 400 |
| কাত টর্ক (Nm) | 1000 |
| ধারণ টর্ক (Nm) | 1800 |
| অক্ষীয় লোড (kN) | 22 |
| রেডিয়াল লোড (kN) | 12 |
| দক্ষতা | 40% |
| নির্ভুলতা (°) | 0.1 |
| স্ব-লকিং | হ্যাঁ |
| ওজন (কেজি) | 6 |
| ইনস্টলেশন গর্ত | 6*M8 |
| কেন্দ্র বৃত্ত ব্যাস | Φ 40 মিমি |
| ভিতরের গর্ত | Φ 30 মিমি |
| কাজের তাপমাত্রা | －30℃ ~＋80℃ (ঐচ্ছিক বিশেষ গ্রীস ঠান্ডা বা গরম জায়গায় ব্যবহার করা হয়) |
| ওয়ারেন্টি পলিসি | 5 বছর, ওয়ারেন্টি এক্সটেনশন উপলব্ধ |
একটি স্লিউইং ড্রাইভ কেনার সময়, আপনাকে নিম্নলিখিত পরামিতিগুলি জানতে হবে:
1 টর্ক
2 RPM
3 স্লিউইং রিডুসার
