পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | VE9" |
|---|---|---|---|
| গিয়ার অনুপাত: | 61:1 | রেট ঘূর্ণন সঁচারক বল: | 4300 Nm |
| জিভ ধরে: | 27200 Nm | কাত টর্ক: | 16000 Nm |
| দক্ষতা: | 40% | আউটপুট: | ফ্ল্যাঞ্জ |
| বিশেষভাবে তুলে ধরা: | solar tracker drive,solar slew drive |
||

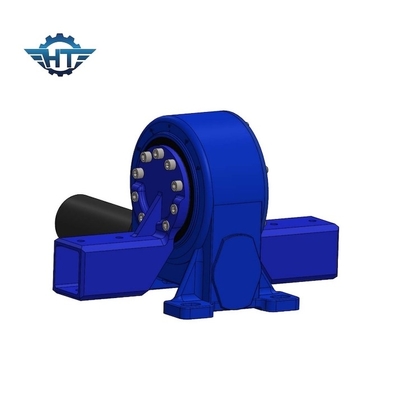

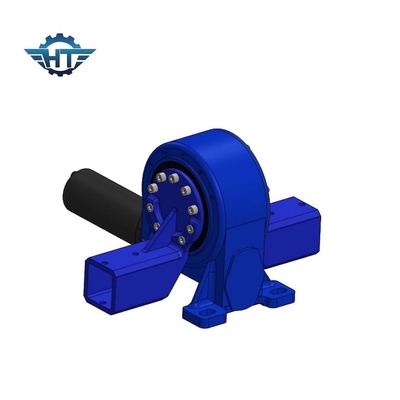

সোলার ট্র্যাকিং সিস্টেমের জন্য স্কয়ার টিউব আউটপুট সহ ঘেরা ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
ওয়ার্ম গিয়ার স্লিউ ড্রাইভবর্ণনা
স্লুইং ড্রাইভের ঘূর্ণায়মান মডিউলগুলি একটি ঢালাই আয়রন হাউজিং-এ একত্রিত কমপ্যাক্ট ঘূর্ণন ইউনিট যা একটি গিয়ার সহ একটি টার্নিং রিং ধারণ করে।গিয়ারটি দুর্দান্ত সূক্ষ্মতার সাথে টার্নিং রিংটিকে ঘোরায় এবং মসৃণ ঘূর্ণন এবং সর্বাধিক প্রচেষ্টার জন্য অনুমতি দেয়।উল্লম্ব ধরনের স্লিউইং ড্রাইভগুলি একটি উচ্চ-ক্ষমতাসম্পন্ন ইউনিটে উল্লম্ব মাউন্টিং এবং একটি সম্পূর্ণ-ঘেরা ড্রাইভ অফার করে।এটি একটি অপরিহার্য যন্ত্রপাতি সংক্রমণ অংশ.
আমরা ISO9001 সিস্টেমে প্রয়োজনীয় স্ট্যান্ডার্ডের উপর ভিত্তি করে তৈরি করা হয়।আমরা সিই সার্টিফিকেশনও পাস করেছি।স্লিউ ড্রাইভের একটি দীর্ঘ জীবনকাল রয়েছে এবং এটি লাইফ টাইম ব্যবহার করে 30 বছরের ক্ষেত্রের জন্য ডিজাইন করা হয়েছে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
সুবিধাদি
1. উচ্চ ব্যাকহোল্ডিং ঘূর্ণন সঁচারক বল
2. ভিতরে কৃমি ড্রাইভ enveloping
3. মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
4. স্ব-লকিং ফাংশন
5. ফ্ল্যাঞ্জ আউটপুট
